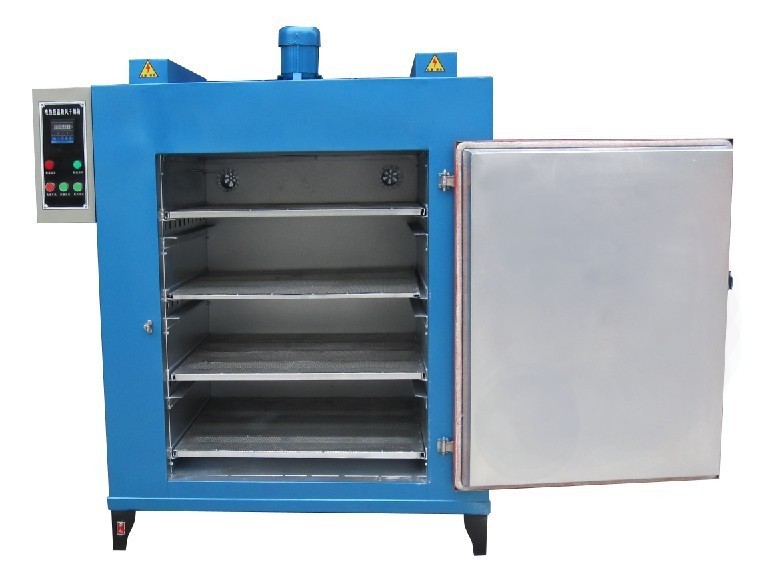

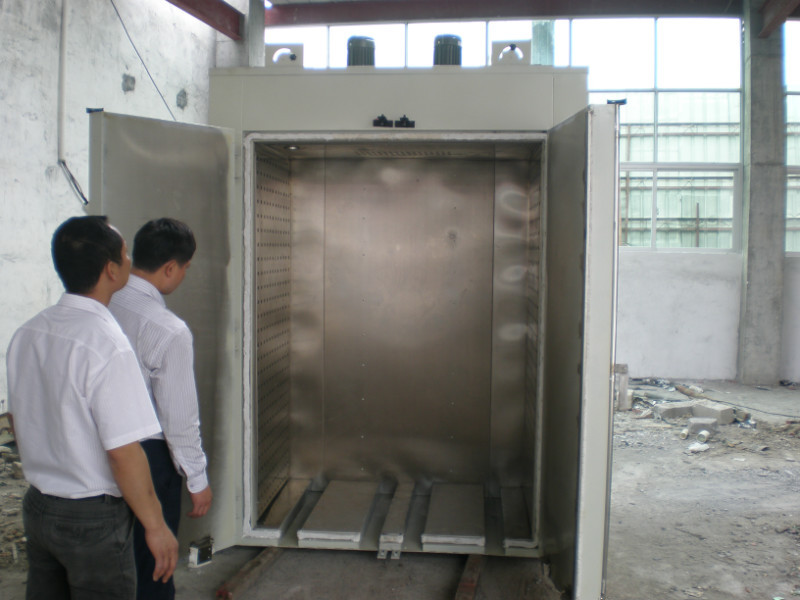

金力泰箱式铝合金时效炉

二、概述

该系列铝合金时效炉系周期作业式电阻炉，主要用于铝合金T6的时效处理，是根据精密铸铝的特点专门设计而成。

工作中制品装于料框内、通过炉膛后部的推拉机构驱动钢制履带把料框拉与炉内，进行时效处理，制品时效完成后把料框推出炉外，完成整个工序。

三、技术参数

1、额定电压:三相，380V，   频率:50HZ。

2、最高温度:300℃。

3、加热功率:50KW。

4、炉膛尺寸:长1000×宽1000×高1000mm。

5、炉体外形尺寸:长1800mm*宽1800mm*高约3000mm

6、料筐尺寸:根据客户需要订做

7、制品规格尺寸:(需方提供)。

8、加热区段:前后区加热。6组元件、Y-Y型接线方法。

9、加热元件:采用20支SUS304#不锈钢电热管加热.

10、装炉量:约1000件/炉。

11、控温精度:±2℃ 。

12、炉温均匀性:±5℃。

13、空炉升温时间:≤1.5小时。

14、炉体重量:2000 KG。

三、结构材料

1、炉体外壳用6#角钢焊成框架,外用5mmA3钢板折压成型焊接制作,接线罩壳用2mm钢板制作。表面喷涂高温银油。

2、炉膛内部全不锈钢制作，采用3mm厚不锈钢板制作炉膛、风道板。两侧风道板采用3.0 mm不锈钢冲孔板制作。

3、炉膛风道与炉壳之间填充优质硅酸铝耐火纤维保温材料,保温层200 mm。

4、加热元件采用高温不锈钢电热管加热，均匀地安装在炉膛两侧的风道板内上。

5、炉子顶部安装一台4.0KW的热风循环风机,风叶为高温不锈钢风叶，风叶直径17寸。

6、工作室底部安装两排滚轮、炉体的外部安装滚筒，炉内滚轮与炉外的滚筒配使用，料框进出炉膛推拉灵活、操作方便，滚筒直径?60mm、中心距200mm、外部滚筒支架长2.2米;采用12#槽钢焊接制作。

7、炉门为上下升降结构，炉门内部为全纤维制作、隔热保温效果好，炉门的升降采用 AC马达、减速机传动升降，炉门的密封通过炉门两侧的活动臂压紧炉门。马达功率1.5KW，减速机为WP100型、速比1:60。

8、炉门升降与加热为互联锁控制，当炉门打开后炉内断电停止加热，关闭炉门后电炉方可加热工作，起到安全保护作用。

9、炉体后部的推拉机构采用 AC马达、减速机驱动履带推拉料框运行，马达功率2.2KW，减速机为120型。

四、电器控制

1、电器控制柜为立式、双门结构，内层门为仪表面板、外层门为透

明玻璃结构，美观大方，并能有效防护仪表电器免受外界灰尘污

染，尺寸为宽800×高1800×厚450mm。

2、采用3块微电脑数显编程仪表自动控温加热，具有PID输出控制功能，可编制升温速度、升温时间快慢，控温准确、精度高。

3、电控柜设有3相工作电流、电压显示，同时设有接地保护、超温报警、恒温计时等控制功能。

4、加热元件控制采用SSR一体化可控硅调压器输出控制，加热功率大小可调，具有节能、省电、控温精度高的特点。

5、配有9点微电脑无纸记录仪，可检测炉内各区温度均匀性，可记录热处理加热过程、升温保温时间、升温曲线，并可长时间保留数据以便查询。

6、主要电器元件及配件品牌:

  温控仪表                         台湾台仪编程仪表品

无纸记录仪                       厦门伯特

加热元件                         东莞产

SCR 可控硅电压调整器            台湾华特

   空气开关、漏电开关:            天正电器

  互感器、电流表、电压表:         天正电器

  接近开关、继电器:               日本欧姆龙

中间继电器                       日本欧姆龙

热电偶                           肇庆仪表

AC马达                           东莞电机

减速机                            台湾

高温陶瓷纤维板                   江苏宜兴

保温棉                           山东鲁阳
