4       XST

系列单输入通道数字式智能仪表

XSJD系列定量控制仪（新产品）

■ 配接各种脉冲输出的流量传感器，用于流量定量控制，自动给料控制。

■ 2点继电器输出，分别用于定量控制和瞬时流量下限报警（断料报警）。

■ 3点开关量输入，用于外接启动、停止（急停）、恢复(不清零启动）开关。

■ 手动启动定量控制和自动循环定量控制功能。

■ 累积流量测量精度：±1个脉冲 瞬时流量精度0.2级。

■ 定量控制精度与流速及装置相关。

■ 定量控制测控速度：0.02秒。

■ 标配流量传感器电源。

■ 8段折线修正功能。

■ 可选配通讯接口及瞬时流量变送输出。

XSR22FC系列温压补偿流量积算器

■ 适用于需要温度、压力补偿运算的应用。

■ 128×64点阵液晶屏显示，铝合金外壳。

■ 同时具备电流（电压）流量输入通道和脉冲量输入通道。适应各种流量变送器，传感器。

■ 标配2路独立的外供电源，分别用压力（温度）和流量变送器供电。

■ 汉字显示方式，方便的设置引导方式。简化参数设置过程。

■ 记录瞬时流量，温度、压力的历史数据（曲线），并可查询。

■ 3年内每年，每月，每日累积流量记录及查询。

■ 停电信息记录及查询。

■ 自动屏保功能。

■ 输入信号测量精度0.2级，测控速度0.6秒。

■ 可选配USB接口，实现记录数据转储。

■ 可选配2点报警输出，实现各测量值的报警和累积量的预置输出。

■ 可选配1路变送输出，可针对各测量值。

■ 可选配通讯接口

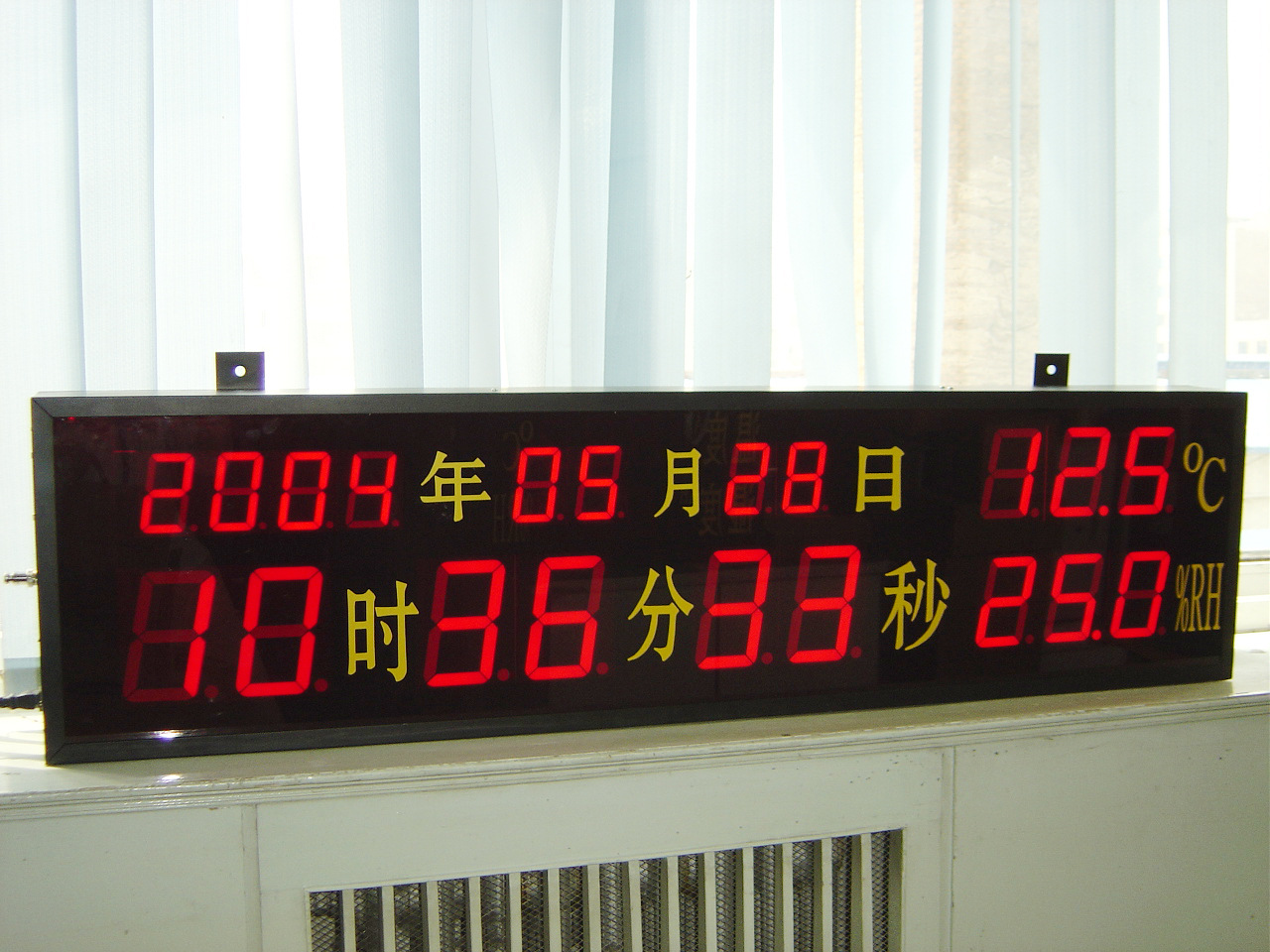

DP系列大屏显示器

■ 分为测量型和通讯型两类。

■ 测量型可配接热电阻，热电偶，直流电流，直流电压，mV，测力传感器，脉冲输出的传感器。

除实现显示功能外，还可以选配变送、报警、通讯功能。

■ 通讯型接收上位机，仪表等的通讯信号，按传递的数据显示。

■ 显示采用高亮度红色LED，LED的尺寸包括1.8”，2.3”，3”，4”，5”，8”及10”（寸）。

■ 采用铝合金型材外壳，非完全密闭，只能在室内使用。

■ 接线为航插方式。

■ 通道标识，工程量单位标识，采用粘贴方式。

■ 可选配高精度内置时钟，年误差小于2分钟，实现年、月、日、时、分、秒、周等显示。

■ 外型尺寸与LED数量，大小、功能、工程量单位标识要求等相关。且受运输、包装条件的限制，选型时应咨询。

14.5.1、测量型大屏显示器

MMB信号发生器

■ MMB高精度信号发生器可输出：电阻、mV、直流电流、直流电压、脉冲信号、开关量、24V回路供电以及热电阻、热电偶等各种模拟和数字信号。用于仪表，PLC等测量装置的调校。代替电阻箱，电位差计，电流源、电压源及脉冲信号源。电池供电和AC/DC电源适配器均可作为电源使用。
