河北英之杰桨叶干燥机

一、桨叶干燥机的工作原理及特点简介

双桨叶干燥机主要由传动机构、箱体、主轴搅拌、轴承体、出料调节机构、旋转接头等部件组成。

动力传输部分：主要由电动机、减速机、 主动齿轮 、从动齿轮 、轴间齿轮等组成。它的主要作用是把电机的动力传输给主轴搅拌部分,使其在额定转速范围内运转,也可根据用户要求选用变频调速或电磁调速配置进行变速运行。

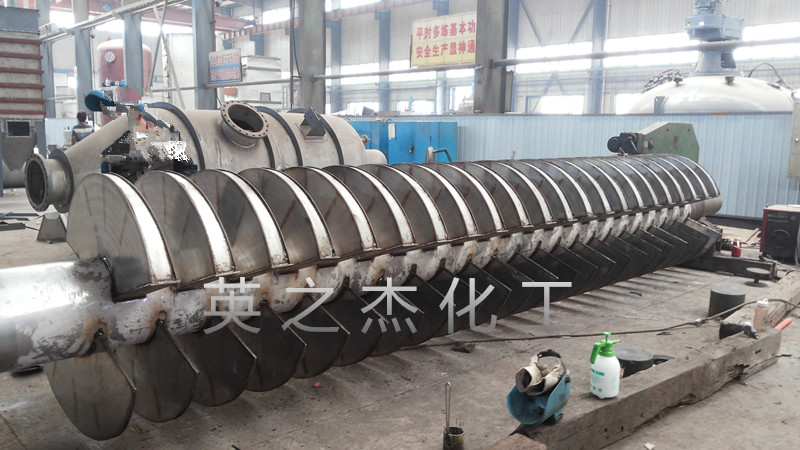

主轴搅拌部分：主要由两根空心轴和其表面若干个楔形空心桨叶等组成。空心轴内设置传热(加热或冷却)介质(蒸汽、水、油等)回流管，两端或单端配置的旋转接头是这些介质进出的接口。运行时主轴搅拌部分对物料搅拌、推挤并进行加热或冷却。

轴承体部分：在主轴的两端,共配置了三个或两个轴承体，由轴承、轴承座、轴承盖、密封填料、填料压盖、检修盖等组成。动力端配置了主辅两个轴承体，主轴承体是主轴主要支撑点且作为轴向移动的定位点，辅助轴承体是为阻止轴头过大变形而设置的。非动力端轴承体除提供主轴的承力点外，主轴可以自由伸缩。各轴承体均设置了轴承的冷却结构。

出料调节机构主要由调节板、转轴、定位件等组成。

筒体是带夹套的W形，夹套内通入蒸汽，底部有排水口。筒体顶部有一个排气口，用以排出已蒸发的水蒸汽；一个进料口，湿物料由此加入干燥机内。筒体底部有一个排料口，用于排出已干燥的物料。
        蒸汽加热系统由旋转接头、金属软管、疏水器、截止阀、球阀、视孔、汽水分离器等组成，从而保证主轴圆盘始终充满饱和蒸汽，并保证冷凝水顺利排出。

主要特点：
　　1 桨叶主轴表面光滑、有自清功能，不易结垢，传热性能好。
　　2 干燥机内叶片埋在物料中，传热面积被可充分利用。
　　3 干燥工程封闭操作，适宜湿气体有害、有异味的情况。
　　4 设备运行平稳，操作维护简单；可以连续操作，也可以间歇操作。
　　5 传热介质可以是蒸汽、导热油、和热水。
　       二、项目简介及要求

1、 技术要求

 炼油污泥（黑色），含水率：85%，处理量：2000kg/h

干化要求：干化后含水率 ≦30%

2、公用工程及其他条件：

1）饱和蒸汽   0.5Mpa

2）电   业主提供

3）循环冷却水，业主提供  进：32℃，出：40℃

4）氮气   业主提供

5）污水  排入厂内污水系

6）VOC 冷却后，用风机送入厂内焚烧系统

8）进泥：螺旋直接送入干化进料漏斗

9）出泥：螺旋输送

10）防爆区域，所有设备设计成防爆的
