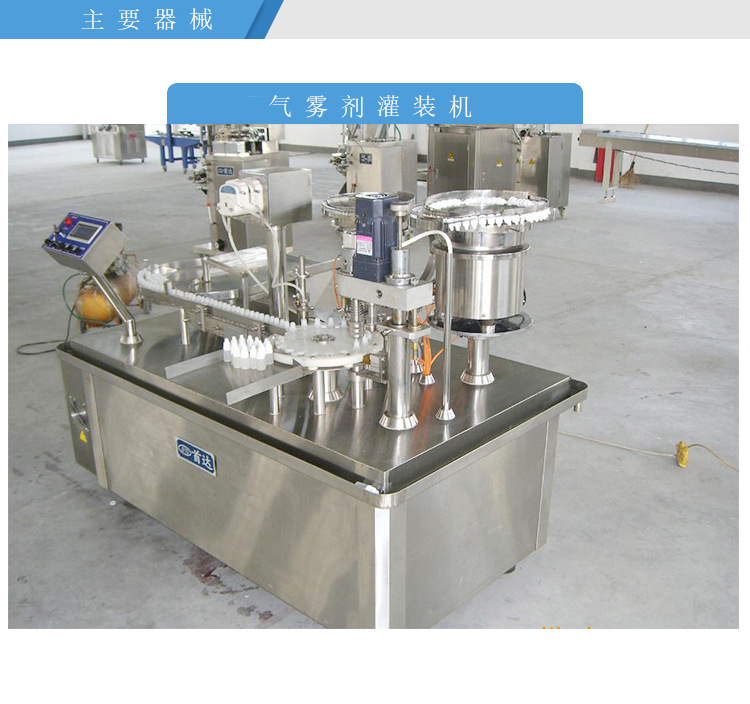

杀虫剂气雾剂灌装机

本机由自动进瓶、灌装、自动落盖、轧盖封口、出瓶等各部分组成，适用于食品、医药、西林瓶等液体灌装，并可根据客户要求配制蠕动泵灌装系统。

电气采用三相四线制50赫交流电，电源电压为380V、220V，总功率为1.1kw。为保证操作人员的安全，电气箱和机身必须可靠接地！

特点：

整机清洗方便；

除制药、保健品口服液制剂行业使用外，也适用于食品、化妆品和化工产品等生产液体的灌装和轧盖；

本机大部分采用不锈钢304材料，与药物接触部分采用316L不锈钢材料，符合GMP要求；

用人少，外形美观，灌装准确，不碎瓶。

技术参数：

装量：10ml；

产量：1000-1500支/小时；

功率：主电机功率N=0.75KW，电压380V；n=960转/分

轧盖电机功率N=0.12KW，电压380V，n=1400转/分

输瓶电机功率N=40W，电压220V，n=1300转/分

总功率1.1KW

外形尺寸：1700X1000X1440mm

工作原理：

本机按工艺流程分自动进瓶   灌装   振动料斗理盖   定向自动落盖   三刀旋转滚轧封口   出瓶。全部动作均通过机械传动来完成，各动作协调正确无误。

工作原理叙述如下：

该机动作为机械传动。全部动作为：由一个0.75kw电机带动分配轴使槽轮机构间隙转动，再通过链轮传动凸轮等机构完成进瓶灌装、理盖定向落盖、三刀旋转、滚轧封口、出瓶等各项动作。

输送带、转盘和灌装头由主电机带动，旋盖头由旋盖电机带动，输瓶由输瓶电机带动。

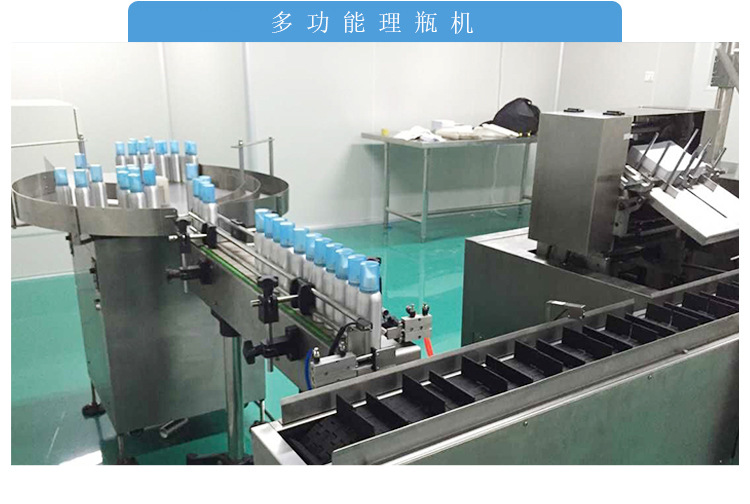

1.自动进瓶：

在机器工作台左侧有一倾斜料斗，清洗烘干后的瓶子排放在料斗上，通过料斗下面的输瓶电机转动，使输瓶皮带带动瓶子缓缓进入轨道，再通过双排链条输送把瓶子送入等分圆盘槽内，随着等分圆盘的间隙转动，把瓶子送入各工作工位。

2.灌装:

灌装由玻璃计量泵和灌装头两部分组成，也可根据客户要求配制蠕动泵。玻璃活塞泵的往复运动由偏心凸轮带动，通过调节偏心凸轮的偏心距可调节灌装量。

3.落铝盖旋转滚轧封口:

人工将铝盖倒入振动料斗内，通过振动料斗的振动使铝盖按人为要求进入轨道，然后当等分盘带动瓶子转动时，将铝盖准确地戴于瓶口上，然后转到轧盖工位，经过三刀滚轧头的旋转和滚轧头的上下运动，使铝盖牢固轧紧于瓶颈上。

三刀滚轧式轧盖由两部分动作组成：三刀的旋转运动和三刀的上下运动。三刀的旋转由单独的电机带动。三刀的上下运动由分配轴上的槽形凸轮通过杠杆机构来实行。

4.出瓶:

出瓶由分配轴上的小凸轮来控制。
