【产品用途】

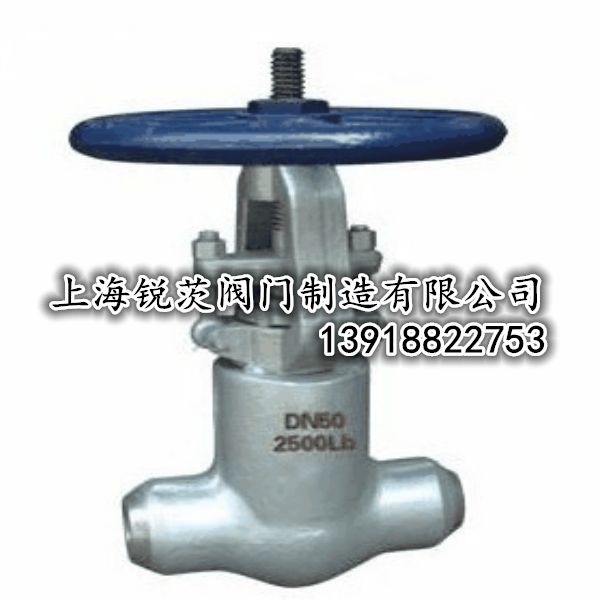

对焊闸阀广泛适用于化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置
【产品特点】
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
【性能参数】
|
公称压力PN（MPa) |
壳体 |
试验压力（MPa) |
上密封 |
|
|
密封（液） |
密封（气） |
|||
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
【适用介质和适用温度】
|
壳体材料 |
适用介质 |
适用温度（℃） |
|
碳素钢（C型） |
水、蒸汽、油品 |
≤425 |
|
铬钛钢（P型） |
类 |
≤200 |
|
铬钼钛钢（R型） |
醋酸类 |
≤200 |
|
铬钼钢（I型） |
水、蒸汽、油品 |
≤550 |
【主要零件材料】
|
阀体、阀盖 |
阀板、阀座 |
阀杆 |
阀杆螺母 |
填料 |
手轮 |
|
碳素钢 |
优质碳钢+硬质合金或不锈钢 |
铬不锈钢 |
铝青铜 |
石墨盘根 |
可锻铸铁 |
|
铬钛钢 |
不锈钢、不锈钢+硬质合金 |
铬钛不锈钢 |
铝青铜 |
聚四 |
可锻铸铁 |
|
铬钼钛钢 |
不锈钢、不锈钢+硬质合金 |
铬钛不锈钢 |
铝青铜 |
聚四 |
可锻铸铁 |
|
铬钼钢 |
合金钢+硬质合金 |
铬钼钢 |
铝青铜 |
柔性 |
可锻铸铁 |
本发明涉及一种基于EXCEL内部函数的二维数据线性查询/选择阀门方法，该方法是1)在EXCEL中建立和规范的阀门参数，形成温度、压力对应的二维数组；2)应用EXCEL内部函数进行查询，其查询方法是根据阀门材料确定对应材料所在表格及行数；根据阀门的设计温度确定此温度临近上、下温度格所处行数；根据阀门的设计压力确定所处左右列数，得到阀门设计温度和压力所处区间上、下、左、右的四个角数值；3)根据四个角数值计算设计温度上、下线性值、以及计算设计压力线性比值，由此，计算出公称磅级插值，选择公称磅级对应的阀门。本发明在电力发电厂的阀门选择时，避免计算过程枯燥、复杂繁琐、工作量大、效率低、容易出错的问题，可大量减少人工计算工作量，提高选型快速性、准确性。
