商品详细描述

TY641TCA-10Q气动陶瓷旋转进料阀 TY641TCB-10Q气动陶瓷旋转进料阀

TY641TCS-10Q气动陶瓷旋转出料阀 TY641TCD-10Q气动陶瓷旋转出料阀

TY644TCD-10Q气动陶瓷双闸板阀 TYH44TC/H41TC陶瓷止回阀

TYBSZ三片式矿浆阀(板式闸阀) TY644TC-10Q气动陶瓷双闸板进料阀

TY644TC-10Q气动陶瓷双闸板出料阀 TY644TC-10Q气动陶瓷透气阀(平衡阀、排堵阀）

TY644TCD-10Q气动陶瓷透气阀 TY644TCD-10Q气动陶瓷双闸板出料阀

TYPZ644Y-10Q气动石子煤排渣阀 TY644Y-10Q气动金属双闸板阀

TYKMZ41TC-16C抗磨排渣阀 TYNMZ41TC-16C耐磨陶瓷排渣阀

TY641TC气动陶瓷旋转出料阀

产品简介：

TY641TC气动陶瓷旋转出料阀主体采用铸钢、耐磨陶瓷组合而成。主要适用于发电厂干灰系统气、渣的进出料做启闭之用，也适用于矿山、造纸、石化等有磨损、腐蚀的粉尘、水、油、蒸汽等介质在管边上的启闭之用。陶瓷旋转出料阀具有密封性能好、耐高温、耐磨性强、启动轻松、无卡灰及积灰现象、使用寿命长等特点。

TY641TC气动陶瓷旋转出料阀主要零部件材料：

序号	名称	材料	序号	名称	材料
1	下阀体	WCB	6	密封垫片	高温纸板
2	阀座	结构陶瓷	7	上阀体	WCB
3	阀板	WCB+结构陶瓷	8	阀杆	2Cr13
4	托架	WCB	9	曲柄	WCB
5	中体	WCB	10	气动装置	成品件

BZ643TC气动陶瓷旋转出料阀 undefined

TY641TC气动陶瓷旋转出料阀应用规范：

设计与制造		GB/T 12224
连接端尺寸	结构长度	厂商标准
	法兰尺寸	JB/T 79.1
检验与试验		GB/T 9092
材料	碳钢	GB/T 12229
	不锈钢	Gb/T 12230
标志		Gb/T 12220
供货		Gb/T 12252

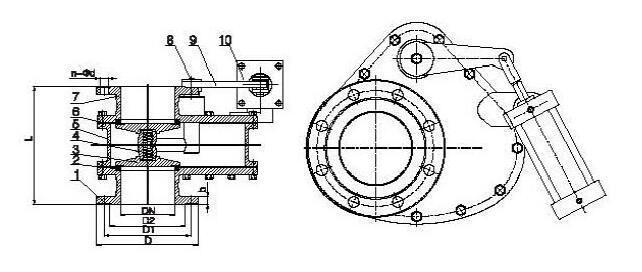

TY641TC气动陶瓷旋转出料阀主要外形和连接尺寸：

DN	PN(Mpa)	L	D	D1	D2	b	n-Φd	FQGA
50	1.0	200	160	125	99	15	4-Ф18	80x65
65		220	180	145	118	15	4-Ф18	80x80
80		250	195	160	132	16	8-Ф18	100x95
100		280	215	180	156	16	8-Ф18	125x115
125		320	245	210	184	18	8-Ф18	125x140
150		360	280	240	211	18	8-Ф22	160x165
200		335	335	295	266	20	8-Ф22	200x220

气动陶瓷进料阀,陶瓷气动双闸板阀产品概述：
该陶瓷进料阀采用结构陶瓷做密封副，耐冲刷,耐磨性好。撑开式双闸板密封结构，启闭过程中闸板自旋，有抛光自洁功能，阀门关闭时双向密封，启闭灵活。根据不同工况可设置吹扫口、自动吹扫系统，适用于干灰、渣浆、物料等介质的输送，积灰少，无卡涩，维护简单，使用寿命长。
气动陶瓷进料阀,陶瓷气动双闸板阀本阀主要适用于火电厂干灰系统灰、渣进料的启闭之用，也适用于矿山、石灰厂、水泥厂等有磨损、腐蚀的粉尘介质的进料启闭。本阀门具有密闭性能好，耐高温，耐磨性强，启闭灵活，无卡灰及积灰现象，使用寿命长等优点。
耐磨陶瓷进料阀产品主体采用铸钢、铸铁、耐磨陶瓷组合而成。
使用温度≤250℃。
执行机构公称压力为0.4～0.6Mpa，阀门公称压力为1Mpa。
也可根据用户要求定制。

出料阀的安装说明：
欢迎您选用本公司产品。为了延长使用寿命，提高工作效益，本阀门在安装时尽量做到直立安装。在条件不允许的情况下要45度装。如倒装或水平装的情况下，必须延长空送时间，避免阀体积灰。本阀门返回迅号采用进口电感磁性开关二线制，通过负载本迅号线可适应直流，交流均可。“安装迅号见图”
安装、使用要点
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

气动陶瓷进料阀,陶瓷气动双闸板阀尺寸图:

undefined
