输入电源缺相

: 公司拥有 研发中心与尖端技术精英团队，并与世界上多家行业权威公司开展技术合作，公司建立了全新的生产工艺流程，配备了先进的进口检测设备，以ISO9001为标准，实施科学规范的质量管理体系，一丝不苟的生产理念，努力打造高品质 的产品，为客户提供传动与控制领域的一流产品和解决方案。产品广泛应用于恒压供水系统、注塑、机床、纺织、冶金、油田、印刷、矿业、起重、轨道、风能等领域与代理商建立长期的合作，一直深受国内外用户的青睐: 一:1降低电动机的起动电流，降低了对电网容量的要求,可节省相关设备的投资。2 降低电动机本身和传动机械的冲击硬力，可延长电机和传动设备的寿命。3 起动电压、时间和停止减速时间可根据负载的要求任意设置，以满足设备运行的工艺要求。4 多种起动模式(降压起动和恒流起动)控制方式以满足用户的各种需求。5 十分完善的电动机保护功能，可以确保设备安全气动、运行.保护功能有输入电源相序错误、输入电源缺相、电机单相运行、电机三相电流不平衡、电机过载运行保护、功率器件（电动机、可控硅）、启动超时等保护。 6 产品在工作中显示电机三相工作电流、电动机的电压，并显示累计的电动机运行时间，且不受停电的影响，便于了解设备的运行累计时间,便于进行定期保养和维护。7 各项运行参数的显示均为全中文汉字显示，设置参数非常直观简便。: 广东广州软启动器 二、面板所显示的各项中文参数功能说明： 0电机运行累计：0-9999秒，该计数值为历次运行的时间累计，并且不受停电的影响，计满9999秒后自动又回零开始。此项 不可设置。 1起动时间：单位为秒；电动机开始起动时到运行时间。根据现场情况设置，设定范围0.1-299秒 2停车时间：单位为秒；电动机开始停机时到停止时间。根据现场情况设置，设定范围0.1-299秒出厂设置为0 3过载电流：单位为A；一般为电机铭牌额定电流的1.1倍左右。当电机在运行的时候（不包括起动过程电流），如果达到或 超过该项数值，控制器将进行过载计时，当达到过载时间所设定的时间时，控制器将停止工作并产生过载信号提示。 该电流具有反时限保护特性，即过载电流越大，保护时间就越短。:

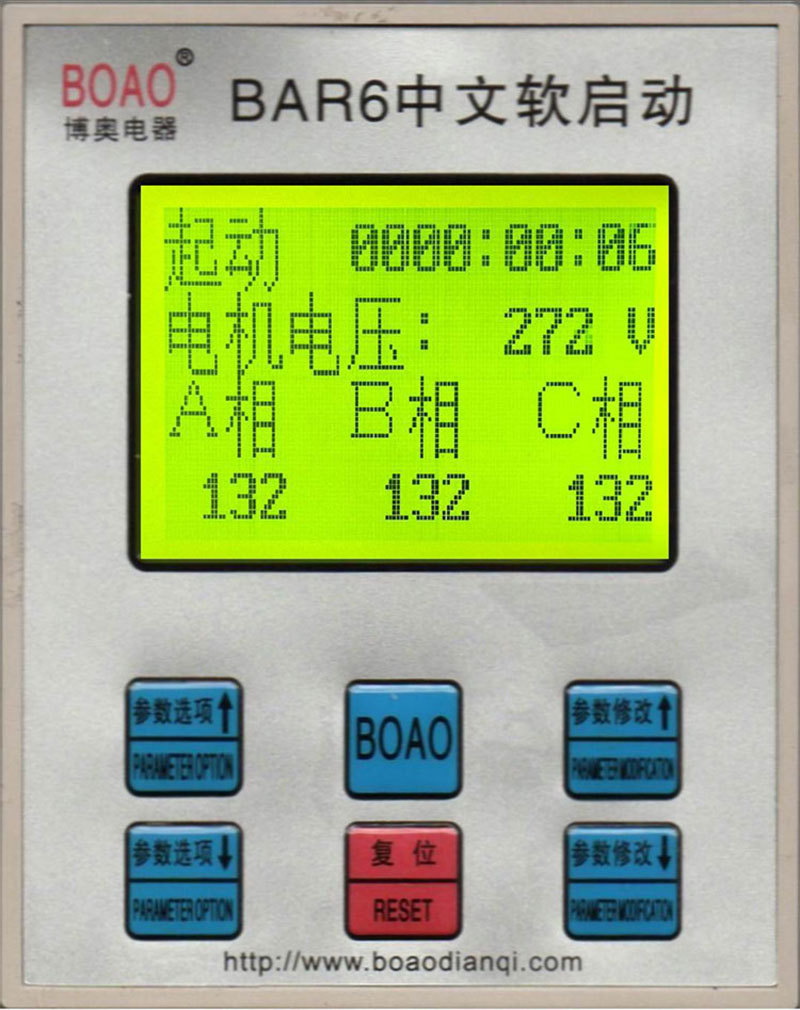

: 三、面板操作说明：1左边向上（↑）、向下（↓） 键为参数选择键，用于选择各参数项目；中间键（复位）为复位键，用于故障后复位；右边向上（↑）、向下（↓）键为参数内容修改键，用于修改选中对应的参数项。2注意:在调试期间或在换主板或显示板时，所有的数据都要从新调整，调整数具时要求缓慢调整，给与485通讯完成的准确性，使用后不得任意调整参数，以免造成设备不能正常运行使用3各项显示界面见图.: 广东广州软启动器: 四、故障故障的屏幕内容显示说明：输入相序错误故障：装置初次安装时电源相序错误。应更换输入电源相序。输入电源缺相故障：控制器的三相输入电源有一相断电。应检查输入电源.电机电流异常故障：即电机三相绕组有缺相或者有三相电流严重不平衡现象。或限流太小。起动时间超时故障：这是恒流起动方式下才会出现的故障，初次使用时原因是“起动限流”值太小或者“起动时间”值太少，正常使用后产生该故障则是机械负荷过重所致，应查明原因再起动。C相负载缺相：电动机损坏、电动机没接或可硅 损坏、插头松动、线路板损坏等电动机过负荷故障：即电机电流已经超过过载电流所设定的保护电流值，且时间也超过过载时间所设定的延时值。该项故障在撤消运转指令后将自动复位！.以上故障导致停止运行后，在查明原因排除故障后按面板上的（复位）键则能清除故障。才可以启动。: 五：软启动器外部接线说明;1号为公用端子接口,既停止\启动\回答信号\复位的公用端:2号为停止信号端,3为启动信号端:4号为回答信号端:5号为故障复位端:6号为故障输出公用端:7号为故障常闭端:8号为故障常开端:9为旁路输入端:10号为旁路输出端:10号为交流电源输入端:11号为交流电源输出端.: 启动界面: 六:说明1:主进电源接上交流380伏电源2：出线接两百瓦灯泡三只，注芯点接法灯泡同时启动且亮度一致属正常:: 广东广州软启动器 七 软起动主电路连接图:进线主要器件使用空气开关,接下来是软启动器,边上接交流接触器,下面接电动机.: 八：通用图纸六进三出,一次接线接线主电路进电源接空气开关,空气开关下端接软启动器上端的R S T ,然后软启动器上端的L21,L22,L23接旁路交流接触器的上端,软启动器的下端U,V,W接交流接触器的下端,同时接电动机马达.接线完工,通电试车:二次回路按照五：软启动器外接控制端子功能使用说明：在做两线接线使用的时候只需要把1和3接通，软启动器就会启动，1合3断开软启动器就会停止，2号不需要接线，6号和8号接故障信号输出接上指示灯就好；9号和10号接旁路输出接交流线圈使用。:

电动机过电流

: 九：外型尺寸:15kw到75kw的尺寸是295*148*163,安装尺寸是250*133,孔径为7mm:75kw到200kw的尺寸是530*260*210,安装尺寸是380*196,孔径为10mm:220kw到500kw的尺寸是560*190*2250,安装尺寸是410*226,孔径为10mm:: 十：产品的使用条件： 供电电源：三相交流380V。660V。1240V。适用电机：三相异步电动机。起动次数：建议每小时不超过20次。冷却方式：自然风冷或者机械风冷，视容量环境状况。安装方式：垂直安装，壁挂式和立柜式均可。使用条件：海拔低于2000米，超过2000米时，容量应降低使用。环境温度在-25至+45C相对湿度不超过95%（20C），无疑露。无腐蚀气体，无导电尘埃。: 广东广州软启动器 十一：产品型号 BAR607.5-7.5kw-15A :BAR6018.5-18.5KW-37A: BAR6022-22kw-44A:BAR6030-30kw-60A: BAR6037-37KW-74A:BAR6045-45KW-90A; BAR6055-55KW-110A:BAR6075-75KW-150A: BAR6095-95KW-190A: BAR6115-115KW-230A:BAR6132-132KW-264A:BAR6160-160kw-320A: BAR6200-200KW-400A:BAR6250-250KW-500A:BAR6320-320KW-640A:BAR6400-400KW-800A:BAR6450-450KW-900A: BAR6500-500KW-1000A::

输入电源缺相

: 十二：订货须知 用户在订货时，请将产品型号、规格、负载情况及使用条件通知供 货方，以便正确选择产品。软起动器标准配置不含旁路接触器，用户需按照规格型号合理选用旁路接触器(每台需一只)。主电源为AC660V、AC1140V时附件的选用同样是以控制器的电流 为准。按照控制器的电流选择相应的电流互感器，接触器。: 十三：1保修期产品的保修期为购买后2个月及由铭牌上记载的制造年月起12个月，两制之中任何一个超过都为过修期。但是，如由余下述原因引起的故障，即使在保修内亦做有偿修理。1）由于使用错误，自行改造及不适当的维修原因。（2）超过标准规范要求使用（3）购买后由于摔落及运输中发生损害等原因。（4）地震、火灾、缝在、雷击、异常电压、其它天灾及二次灾害等原因。2、售后服务（1）当使用状态不好时，请首先进行检查。请再次阅读和对照使用说明进行检查2）出现故障时，请与销售商、或使用说明书上记载的（售后服务窗口本公司办事）处联系。（3）保修期内的修理：由于本公司制造上的问题所造成的故障时，作无修理。但是，必须正确和详细填写（软启动器保修书）中各项内容。否作有偿修理。（4）超过保修期的修理：在修理后能维持功能的场合下，根据客户的要作有偿理。3、服务承诺（1）BAR6系列软启动器75kw以下（含75kw）非人为原因损坏的一年内包换，75kw以上非人为原因损坏的一年内包修，超过一年期限提供有偿术服务。（2）对客户在软启动器使用操作上的技术支持：使用初期公司派技术服人员至客户现场调试及安装，并免费为客户培训相关技术负者人员。（3）本公司对客户提出的技术服务，维修服务请求，24小时电话响应。（4）自接到客户调试请求后，有直达到客户城市的车，48小时内到达现场交通不便地区，72小时到达现场。 24技术服务电话：131158949556（徐工）:广东广州软启动器 24小时服务热线:13115849556徐先生 http://www.boaodianqi.com 广东广州软启动器
