: 多年来的风雨洗礼，铸成博奥今日规模。从创业初期到现在的博奥电器科技有限公司实现公司化经营，我们走过了一段用心血和汗水铺就的奋斗之路。在这里感谢社会各界对博奥电器科技的大力支持和无私关爱．感谢兢兢业业辛勤工作在各个岗位上的员工们！: 一:1降低电动机的起动电流，降低了对电网容量的要求,可节省相关设备的投资。2 降低电动机本身和传动机械的冲击硬力，可延长电机和传动设备的寿命。3 起动电压、时间和停止减速时间可根据负载的要求任意设置，以满足设备运行的工艺要求。4 多种起动模式(降压起动和恒流起动)控制方式以满足用户的各种需求。5 十分完善的电动机保护功能，可以确保设备安全气动、运行.保护功能有输入电源相序错误、输入电源缺相、电机单相运行、电机三相电流不平衡、电机过载运行保护、功率器件（电动机、可控硅）、启动超时等保护。 6 产品在工作中显示电机三相工作电流、电动机的电压，并显示累计的电动机运行时间，且不受停电的影响，便于了解设备的运行累计时间,便于进行定期保养和维护。7 各项运行参数的显示均为全中文汉字显示，设置参数非常直观简便。: 四平软启动器 5起动电压：数值范围：10-90 %；起动时电压对应电源电压的10%-90%，用户可根据现场设备实际情况调整。出厂设置为50%;6额定电流：电机铭牌的额定电流，当功能选择一项选择了节能运行功能时，控 制器将参照该设定进行计算和节能控制，即通过降低电机的运行电压来达到节电的目的，一旦负荷增加，控制器立即升高输出电压，以保证设备的正常工作。如只选择起动功能，则该项参说不使用;7起动限流： 单位为A：当起动方式选择为“恒流时，该电流值为起动过程中电机最大电流值。在该起动方式下，电机的起动时间取决于起动电流和设备的负荷及机械惯量。此时起动时间的设定值为最大保护时间，如果由于负载重原因导致在设定的时间内没有完成起动，将会停机并产生“起动超时”故障，如设备正常，可通过增大限流值和增加起动时间来解决，必须注意！该最大设定值不得超出“互感电流”设定值的二倍当起动方选择为“降压”时，该项参数值无效;8轻载保护：电动机电流小于此参数时，软启动会出现轻载故障。出厂设置为0;9互感电流：单位为A：该项参数为生产厂家设定的互感器数据，用户不得随意修改:

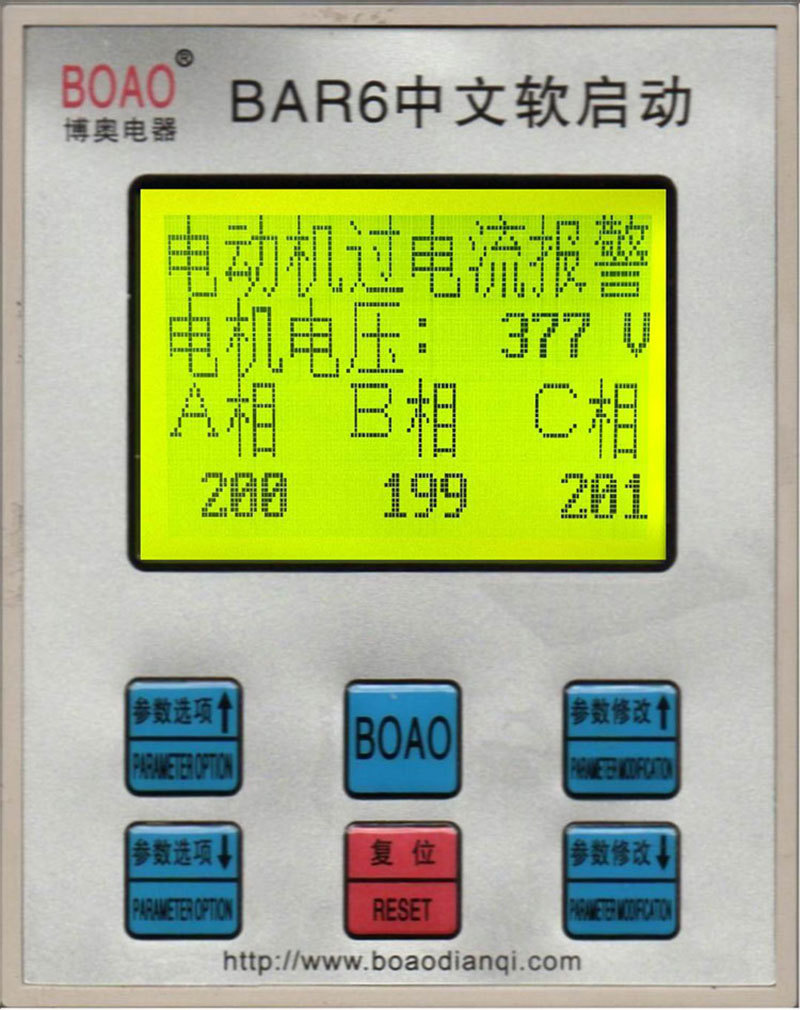

电动机过电流

: 三、面板操作说明： 1左边向上（↑）、向下（↓） 键为参数选择键，用于选择各参数项目；中间键（复位）为复位键，用于故障后复位；右边向 上（↑）、向下（↓）键为参数内容修改键，用于修改选中对应的参数项。 2注意：在调试期间或在换主板或显示板时，所有的数据都要从新调整，调整数具时要求缓慢调整，给与485通讯完成的准确性，使用后不得任意调整参数，以免造成设备不能正常运行使用:四平软启动器: 四、故障的屏幕内容显示说明：电动机过负荷故障：即电机电流已经超过过载电流所设定的保护电流值，且时间也超过过载时间所设定的延时值。该项故障在撤消运转指令后将自动复位！输入相序错误：装置初次安装时电源相序错误。应更换输入电源相序。输入电源缺相：控制器的三相输入电源有一相断电。应检查输入电源.电机电流异常：即电机三相绕组有缺相或者有三相电流严重不平衡现象。或限流太小。起动时间超时：这是恒流起动方式下才会出现的故障，初次使用时原因是“起动限流”值太小或者“起动时间”值太少，正常使用后产生该故障则是机械负荷过重所致，应查明原因再起动。C相负载缺相：电动机损坏、电动机没接或可硅 损坏、插头松动、线路板损坏等.以上故障导致停止运行后，在查明原因排除故障后按面板上的（复位）键则能清除故障。才可以启动。: 五：软启动器外接端子说明:1和2号接常闭按钮,作为停止使用:1和3号接常开按钮作为启动信号用:1和4号接旁路常开点作为旁路闭合回答使用(可不接):1和5号接常开按钮作为故障复位使用(可不接):6号和7号是软启动器输出常闭点:6号和8号是软启动器输出常开点:9号和10是软启动器旁路输出的常开点:11和12为控制电源接入口，根据标签实际情况接线。:

: 六:说明1:主进电源接上交流380伏电源2：出线接两百瓦灯泡三只，注芯点接法灯泡同时启动且亮度一致属正常:: 四平软启动器 七:主回路端子R、S、T接电源端，U、V、W接电机端。端子标志印制于软起动前面的标签上。相序对软起动器没有影响。: 八：通用图纸六进三出,一次接线接线主电路进电源接空气开关,空气开关下端接软启动器上端的R S T ,然后软启动器上端的L21,L22,L23接旁路交流接触器的上端,软启动器的下端U,V,W接交流接触器的下端,同时接电动机马达.接线完工,通电试车:二次回路按照五：软启动器外接控制端子功能使用说明：在做两线接线使用的时候只需要把1和3接通，软启动器就会启动，1合3断开软启动器就会停止，2号不需要接线，6号和8号接故障信号输出接上指示灯就好；9号和10号接旁路输出接交流线圈使用。:

: 九：外型尺寸见图九：外型尺寸: 十：产品的使用条件： 供电电源：三相交流380V。660V。1240V。适用电机：三相异步电动机。起动次数：建议每小时不超过20次。冷却方式：自然风冷或者机械风冷，视容量环境状况。安装方式：垂直安装，壁挂式和立柜式均可。使用条件：海拔低于2000米，超过2000米时，容量应降低使用。环境温度在-25至+45C相对湿度不超过95%（20C），无疑露。无腐蚀气体，无导电尘埃。: 四平软启动器 十一：产品型号 BAR607.5-7.5kw-15A :BAR6018.5-18.5KW-37A: BAR6022-22kw-44A:BAR6030-30kw-60A: BAR6037-37KW-74A:BAR6045-45KW-90A; BAR6055-55KW-110A:BAR6075-75KW-150A: BAR6095-95KW-190A: BAR6115-115KW-230A:BAR6132-132KW-264A:BAR6160-160kw-320A: BAR6200-200KW-400A:BAR6250-250KW-500A:BAR6320-320KW-640A:BAR6400-400KW-800A:BAR6450-450KW-900A: BAR6500-500KW-1000A::

: 十二：订货说明：1用户可根据电机容量来选择相应的软起动器，大规格的软起动器亦能很好地用于小容量电动机。2用户在使用BAR6型软起动器时，如果电机功率较大或者满载长时间运行，为降低运行的功率损耗，应采用运行旁路接触器。所用的旁路接触器的额定电流只须约等于电机额定电流即可，在工作时，由于接触器闭合和断开时均为无载操作，触点不会产生冲击电流，故有很长的电气使用寿命。3 用户可订购单独的BAR6系列电机软起动器（装置），也可定购成套的起动柜，制造可根据用户的具体要求情况进行设计和制造。4 订货时请说明有没有特殊特殊要求，若果有我们帮助设计和技术支持。5 订货时请确定电动机的功率与负载，如果有重型负载设备，请把软启动功率适当的放大选择，以保证电器设备的正常使用。6 使用环境有禁止有易燃易爆产品: 十三;日常维护 灰尘：如果灰尘太多，将降低软起动器的绝缘等级，可能使软起动器 不能正常工作。用清洁干燥毛刷轻轻刷去灰尘。用压缩空气吹去灰尘。结露：如果结露，将降低软起动器的绝缘等级，可能使软起动 器不能正常工作。用电吹风或电炉吹干.配电间去湿。定期检查元器件是否完好，是否能够正常工作。检查软起动器的冷却通道，确保不被赃物和灰尘堵塞。维护检查必须在切断软起动器进线侧所有电源后进行！:四平软启动器 24小时服务热线:13115849556徐先生 http://www.boaodianqi.com 四平软启动器
