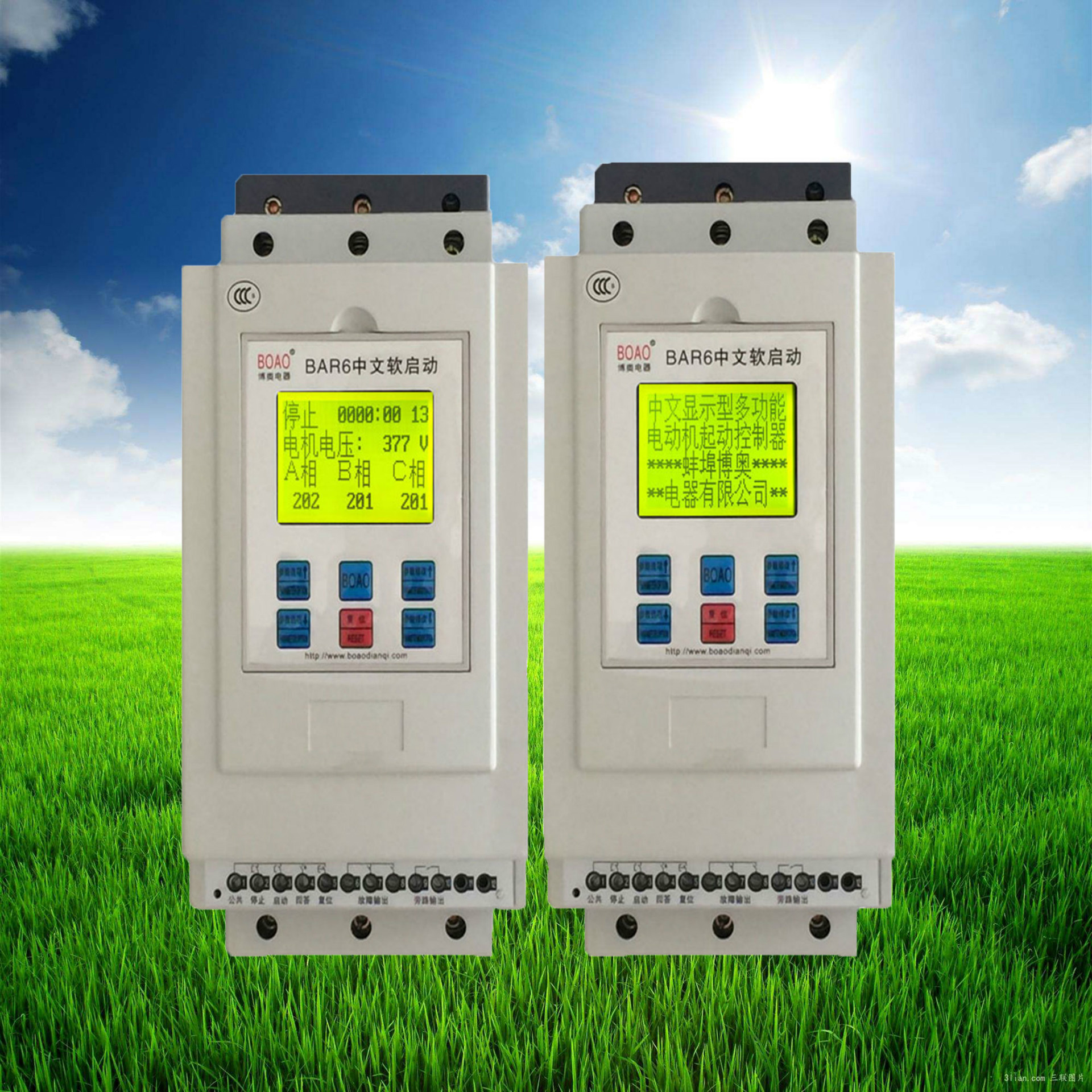

: 商海茫茫，千舟竞发。自信使我们在这个竞争与发展同在，机遇与挑战并存的环境中信心更足；努力让我们学会脚踏实地和不懈追求。企业有了这两点．就扎下了发展的根。它使企业里的每一个人在生活和工作中闪耀着人性，智慧的灵光，使我们的合作者和我们一样更加信心百倍地迎接未来。这是我们的财富，也是我们的价值．更是我们为客户提供每一件优质产品的动力和信念。做事踏实认真、待人宽容诚恳、追求博大精深、发展永无止境是全体博奥人的座右铭。精诚所致，金石为开，我们将继续努力，不断追求一流品质和服务,真诚协作, 开拓进取的共赢氛围。我们真诚欢迎杜会各界宾朋莅临博奥．共谋发展。: 一:BAR6型微机全中文显示交流电机软启动器,系采用先进的单片微型计算机、半导体电力电子器件及现代控制技术所综合构成的电动机新型起动、控制和运行保护的高科技产品。 BAR6系列软启动器，除了优良的起动性能外，与其它同类产品比较，本产品还具有良好的显示功能和完善的电动机综合保护功能，可以确保电机及机械传动设备的安全运行和使用寿命。是传统产品的理想换代产品。:
上海软启动器 二、面板所显示的各项中文参数功能说明： 0电机运行累计：0-9999秒，该计数值为历次运行的时间累计，并且不受停电的影响，计满9999秒后自动又回零开始。此项不可设置。 1起动时间：单位为秒；电动机开始起动时到运行时间。根据现场情况设置，设定范围0.1-299秒 2停车时间：单位为秒；电动机开始停机时到停止时间。根据现场情况设置，设定范围0.1-299秒出厂设置为0 3过载电流：单位为A；一般为电机铭牌额定电流的1.1倍左右。当电机在运行的时候（不包括起动过程电流），如果达到或超过该项数值，控制器将进行过载计时，当达到过载时间所设定的时间时，控制器将停止工作并产生过载故障信号提示。该电流具有反时限保护特性，即过载电流越大，保护时间就越短。 4?过载时间：0.1-299秒；当电机电流超过过载电流的设定值时,如超过该设定时间，则产生过载故障。该时间具有反时限保 护特性，即过载电流越大，保护时间就越短。出厂设置为5秒 5起动电压：数值范围：10-90 %；起动时电压对应电源电压的10%-90%，用户可根据现场设备实际情况调整。出厂设置为50% 6额定电流：电机铭牌的额定电流，当功能选择一项选择了节能运行功能时，控制器将参照该设定进行计算和节能控制，即 通过降低电机的运行电压来达到节电的目的，一旦负荷增加，控制器立即升高输出电压，以保证设备的正常工作。如只选 择起动功能，则该项参说不使用。 7起动限流：单位为A：当起动方式选择为“恒流时，该电流值为起动过程中电机最大电流值。在该起动方式下，电机的起动 时间取决于起动电流和设备的负荷及机械惯量。此时起动时间的设定值为最大保护时间，如果由于负载重原因导致在设定的时间内没有完成起动，将会停机并产生“起动超时”故障，如设备正常，可通过增大限流值和增加起动时间来解决，必须 注意！该最大设定值不得超出“互感电流”设定值的二倍当起动方选择为“降压”时，该项参数值无效。 8轻载保护：电动机电流小于此参数时，软启动会出现轻载故障。出厂设置为0 9互感电流：单位为A：该项参数为生产厂家设定的互感器数据，用户不得随意修改。 10起动方式：降压：在该方式下，电机起动时从设定的起动电压一项中的低电压开始，按所设定的起动时间逐渐线性地提 ?高输出电压，直到起动时间结束。恒流：即恒电流起动方式，特别适用于较大机械惯量的设备，如鼓风机等，这种恒转矩的平滑起动可使设备和电机避免冲击，可大大延长设备的使用寿命。在该起动方式下，请正确设定好“起动限流”和作为保护使用的“起动时间”这两项参数。 11参数修改：禁止：在该状态下，所有参数只能观看，不能修改。允许：在该状态下，所有参数都可以修改。当设备正常运 ?行时，应设置为禁止，以防止数据被误修改.出厂设置为禁止。 12 功能选择：起动：即控制器使用在通常电机的起动和运行的各项保护监测，适用于一般性的电机基本满负荷均衡工作情况。 13 ?相序保护：有效：即控制器每次通电将检测相序，如相序错误则故障。无效：即控制器无论输入正反相序都可以正常工作，可用于输入端正，反转接触器来控制电动机转向的使用方面。出厂设置为无效。 14?通讯地址: 使用软起动器的RS485通信通过计算机进行远程操作，运行命令输入，运行状态管理，多台软起动器的功能码 ? 数据的一次写入等，实现功能码输入时的简单化操作。范围0-9999出厂设置为0 15器件保护?：有效（巡检保护）电动机损坏或起动功率器件损坏时，软起动不允许起动，保护电网的干扰和功率器件、电动机的进一步损坏。无效：此功能用于一台软起动装置带动N台软启动时操作的设置:
产品型号适用电机功率
: 三、面板操作说明： 1左边向上（↑）、向下（↓） 键为参数选择键，用于选择各参数项目；中间键（复位）为复位键，用于故障后复位；右边向 上（↑）、向下（↓）键为参数内容修改键，用于修改选中对应的参数项。 2注意：在调试期间或在换主板或显示板时，所有的数据都要从新调整，调整数具时要求缓慢调整，给与485通讯完成的准确性，使用后不得任意调整参数，以免造成设备不能正常运行使用:上海软启动器: 四、故障报警的屏幕内容显示说明： 1电动机过电流报警：即电机电流已经超过过载电流所设定的保护电流值，且时间也超过过载时间所设定的延时值。该项报警在撤消运转指令后将自动复位！ 2输入相序错误报警：装置初次安装时电源相序错误。应更换输入电源相序 3;输入电源缺相报警：控制器的三相输入电源有一相断电。应检查输入电源。 4;电机电流异常报警：即电机三相绕组有缺相或者有三相电流严重不平衡现象。或限流太小。 5;起动时间超报警：这是恒流起动方式下才会出现的报警，初次使用时原因是“起动限流”值太小或者“起动时间”值太少， 正常使用后产生该报警则是机械负荷过重所致，应查明原因再起动。 6:C相负载缺相：电动机损坏、电动机没接或可控损坏、插头松动、线路板损坏等. 以上报警导致停止运行后，在查明原因排除故障后按面板上的（复位）键则能清除报警。才可以启动。:
四、故障的屏幕内容显示说明：
1电动机过电流故障：即电机电流已经超过过载电流所设定的保护电流值，且时间也超过过载时间所设定的延时值。该项故障在撤消运转指令后将自动复位！
2输入相序错误故障：装置初次安装时电源相序错误。应更换输入电源相序
3;输入电源缺相故障：控制器的三相输入电源有一相断电。应检查输入电源。
4;电机电流异常故障：即电机三相绕组有缺相或者有三相电流严重不平衡现象。或限流太小。
5;起动时间超故障：这是恒流起动方式下才会出现的故障，初次使用时原因是“起动限流”值太小或者“起动时间”值太少， 正常使用后产生该故障则是机械负荷过重所致，应查明原因再起动。
6:C相负载缺相：电动机损坏、电动机没接或可控损坏、插头松动、线路板损坏等.
以上故障导致停止运行后，在查明原因排除故障后按面板上的（复位）键则能清除故障。才可以启动。
: 六:说明1:主进电源接上交流380伏电源2：出线接两百瓦灯泡三只，注芯点接法灯泡同时启动且亮度一致属正常::
上海软启动器 七:主回路端子R、S、T接电源端，U、V、W接电机端。端子标志印制于软起动前面的标签上。相序对软起动器没有影响。: 八：通用图纸六进三出,一次接线接线主电路进电源接空气开关,空气开关下端接软启动器上端的R S T ,然后软启动器上端的L21,L22,L23接旁路交流接触器的上端,软启动器的下端U,V,W接交流接触器的下端,同时接电动机马达.接线完工,通电试车:二次回路按照五：软启动器外接控制端子功能使用说明：在做两线接线使用的时候只需要把1和3接通，软启动器就会启动，1合3断开软启动器就会停止，2号不需要接线，6号和8号接故障信号输出接上指示灯就好；9号和10号接旁路输出接交流线圈使用。:
: 九：外型尺寸见图九：外型尺寸: 十：产品的使用条件 软起动器所有技术参数在环境温度低于40℃时有效，对高于40℃至60℃的环境温度，额定功率需降低一个功率等级。:
上海软启动器 十一：产品型号 适用电机功率（KW） 型 最大功率(kw最大电流(A) BAR607.5:
运行界面
: 十二：订货说明：1用户可根据电机容量来选择相应的软起动器，大规格的软起动器亦能很好地用于小容量电动机。2用户在使用BAR6型软起动器时，如果电机功率较大或者满载长时间运行，为降低运行的功率损耗，应采用运行旁路接触器。所用的旁路接触器的额定电流只须约等于电机额定电流即可，在工作时，由于接触器闭合和断开时均为无载操作，触点不会产生冲击电流，故有很长的电气使用寿命。3 用户可订购单独的BAR6系列电机软起动器（装置），也可定购成套的起动柜，制造可根据用户的具体要求情况进行设计和制造。4 订货时请说明有没有特殊特殊要求，若果有我们帮助设计和技术支持。5 订货时请确定电动机的功率与负载，如果有重型负载设备，请把软启动功率适当的放大选择，以保证电器设备的正常使用。6 使用环境有禁止有易燃易爆产品: 十三：1保修期产品的保修期为购买后2个月及由铭牌上记载的制造年月起12个月，两制之中任何一个超过都为过修期。但是，如由余下述原因引起的故障，即使在保修内亦做有偿修理。1）由于使用错误，自行改造及不适当的维修原因。（2）超过标准规范要求使用（3）购买后由于摔落及运输中发生损害等原因。（4）地震、火灾、缝在、雷击、异常电压、其它天灾及二次灾害等原因。2、售后服务（1）当使用状态不好时，请首先进行检查。请再次阅读和对照使用说明进行检查2）出现故障时，请与销售商、或使用说明书上记载的（售后服务窗口本公司办事）处联系。（3）保修期内的修理：由于本公司制造上的问题所造成的故障时，作无修理。但是，必须正确和详细填写（软启动器保修书）中各项内容。否作有偿修理。（4）超过保修期的修理：在修理后能维持功能的场合下，根据客户的要作有偿理。3、服务承诺（1）BAR6系列软启动器75kw以下（含75kw）非人为原因损坏的一年内包换，75kw以上非人为原因损坏的一年内包修，超过一年期限提供有偿术服务。（2）对客户在软启动器使用操作上的技术支持：使用初期公司派技术服人员至客户现场调试及安装，并免费为客户培训相关技术负者人员。（3）本公司对客户提出的技术服务，维修服务请求，24小时电话响应。（4）自接到客户调试请求后，有直达到客户城市的车，48小时内到达现场交通不便地区，72小时到达现场。 24技术服务电话：131158949556（徐工）:上海软启动器 24小时服务热线:13115849556徐先生 http://www.boaodianqi.com
