YS-300A/B油品罐区水封器

详细说明

YS-300A型油罐区水封器  YS-300A/B型油品罐区水封器  YS-300A油品罐区水封器/YS-300B型油品罐区水封器

介绍

|产品结构

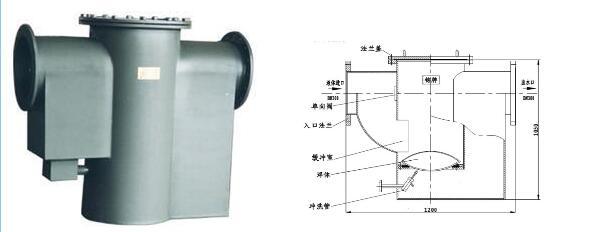

为基本满足一般罐区的排水量，本产品进出口的直径为DN300，其总体结构，如上图所示：

|产品技术参数

油品罐区水封器根据油水密度的差异和浮力原理，利用一个其密度介于油和水之间的扁形浮体和圆孔的开合来控制排水通道的开通与关闭，其自行运做情况如下
1、 管道内介质全为水或含有及少量浮油时，由于浮体被浮起，通道是敞开的，水被排出。
2、 管道内介质全为油时，油将缓冲室的水从下压出，随着缓冲室中水的减少，油的增加，浮体所受的浮力越来越少，当浮体所受的浮力小于浮体的重力时，浮体下沉将圆孔堵住（即关闭），油不能够流出。
3、 当管道内油水混合时，进水通道、缓冲室与出水通道组成了水封，水从缓冲室下排出，而油从缓冲室上部回流。
4、 当管道内无介质时，由于装置内保持一定的水位，装置内浮体处于常浮状态，使油品罐区内的水随时能正常排出。缓冲室内保持一定的水位，一方面是为了保证通道的正常开通，另一方面形成水封使排水通道在阀前后被水隔断可确保区域安全。

|安装维护

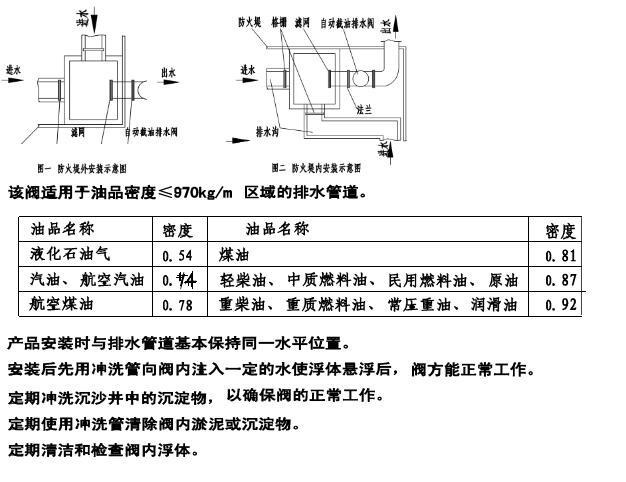

该产品排水管道采用法兰连接，埋地安装，克安装在防火堤内，也可安装在防火堤外：
