太阳能控制器

可用于多种蓄电池的太阳能充放电控制器

一、产品特点：

1. IP68防水等级，铝制外壳设计，能有效的防止各种腐蚀。

2. 系统电压12V/24V。

3. LED数字显示和防水按键操作，使用简单快捷。

4. 改进三段式充电算法，每周对蓄电池进行一次均衡充电，有效的防止蓄电池不均衡和硫化现象，提高蓄电池使用寿命。

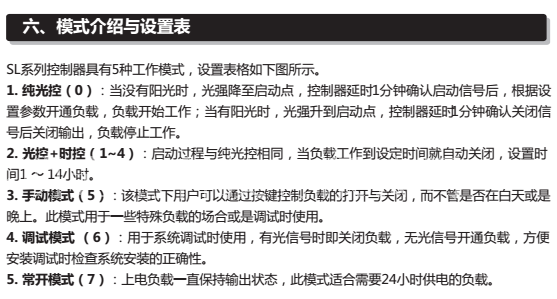

5. 五种负载工作模式,方便使用在各种路灯及监控设备上。

6. 密封、胶体、开口、三元锂、磷酸铁锂等蓄电池充电程序可选。

7. 外置温度传感器，具有高精度温度补偿。

8. 参数设置掉电保存功能，无需重复设置，使用方便快捷。

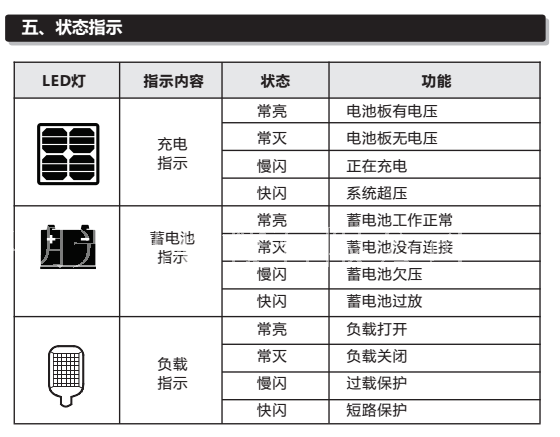

9. 各种状态指示。

10. 具有过充、过放、过载保护以及电子短路保护与防反接保护。

11. TVS防雷保护。

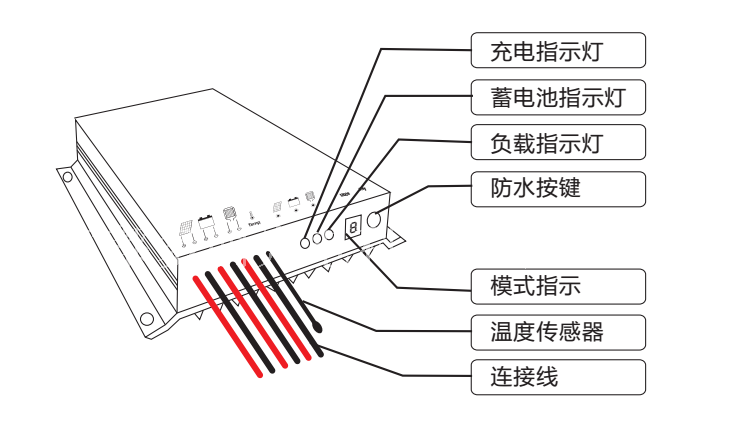

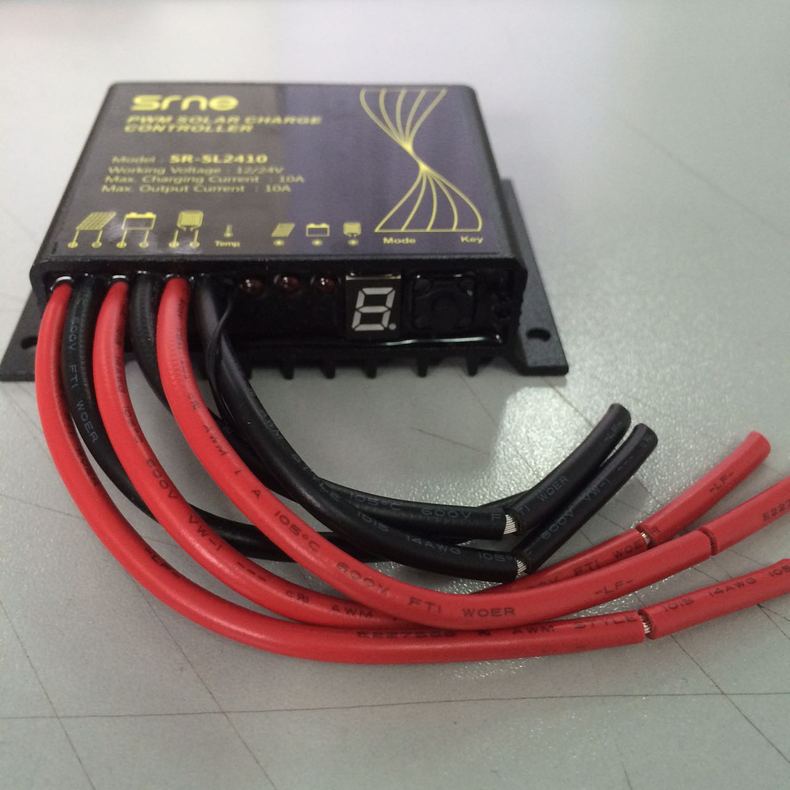

二、外观图如下：

三、接线图如下

◆ SL系列控制器可以在12V或24V系统电压下工作，使用时请先接蓄电池，控制器会自动识别蓄电池电压后开始工作。如果是12V系统数码管显示“0?1?7q”；如果是24V系统数码管将显示“1?1?7q”，蓄电池指示灯会亮，否则，请检查连接是否正确。

◆ 再连接太阳能板“+”、“－”极：如果有阳光，太阳能板指示灯会亮，否则，请检查连接是否正确。

◆ 再连接负载“+”、“－”极：将负载连接线接入控制器负载输出端，电流不能超过控制器额定电流。
