带光柱数字电动操作器

☆本系列产品主要特点及功能：

       1、 在自动状态下，输出信号可自动跟踪控制输入值或内给定值进行控制输出（模拟量控制输出或开关量控制输出）；在手动状态下，可通过面板上的增、减键直接对电动调节阀或带电气阀门定位器的气动调节阀的阀位开度进行点动、定位控制操作。

       2、 数字电动操作器为两组4位LED数码显示；数字/光柱电动操作器采用双四位数码显示+双光柱(101线)显示，分别显示输入控制值或内给定值和阀位反馈值。

       3、 操作器可带两路0~10mA、4~20mA模拟变送输出信号，可分别输出阀位给定值和阀位反馈值（若控制输出为模拟量时仅有一路模拟变送输出信号）；同时操作器具有两个限位继电器输出和手-自动状态输出（无源触点输出），以及远程手自动状态输入（开关量输入）。

       4、 只需设定仪表内部功能参数和调整仪表内部的跳线，即可改变仪表的输入信号类型。

       5、 带有一路模拟量控制输出或一对控制阀位开、关的继电器输出，它可适用于各种遥控、控制场合。

       6、 可带隔离串行通讯接口，传输速率可通过按键自由设定，可与各种带输入/输出通讯功能的设备进行双向通讯，并组成网络控制系统。

7、 仪表供电方式：+ -220（+10%-15%）AC、220V AC（开关电源）或其它用户特殊要求。

仪表接线图

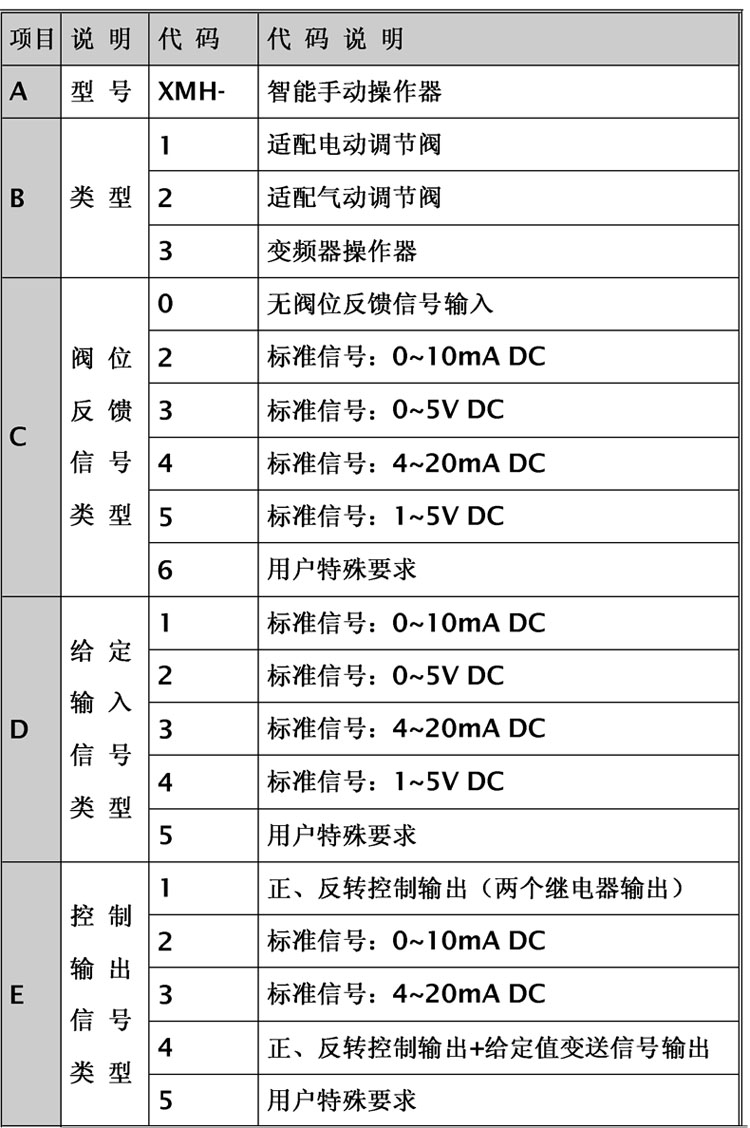

仪表选型

型号举例：XMH-14332-21M14-T（即：A-BCDEF-GHIJK-L）

阀位反馈信号输入：4~20mA DC；给定输入信号：4~20mA DC；控制输出信号：4~20mA DC、阀位反馈信号输出：4~20mA DC； 两个继电器输出；带手/自动状态继电器输出；带RS485通讯接口；开关电源220V AC供电；横表：160×80㎜。

技术参数

关于发货
