低压可控硅动态无功功率补偿装置

　　1、概述

　　目前，根据行业的发展情况以及市场的需求，ANSVG-S-A系列混合动态消谐补偿装置应用最新科技，以SVC的经济性和APF滤波的强效型等特点为基础，将两者技术相结合，突破传统无功补偿技术，在有效降低成本的同时，达到最佳谐波治理与无功补偿效果。

　　ANSVG-S-A系列混合动态消谐补偿装置主要用于补偿电网中的无功电流，谐波电流以及不平衡电流等，以此达到提高用电效率、节能以及改善电能质量的目标。

　　2、产品介绍

　　2.1 工作原理

　　ANSVG-S-A系列无功有源滤波混合补偿装置并联在整个供电系统中，通过互感器采集信号，根据电网中负载功率因数及谐波含量的变化控制内部的无功补偿模块与有源滤波模块对系统进行无功补偿及有源滤波。其原理为：ANSVG低压无功功率补偿装置通过CT采集电流、电压信号，通过控制器计算，计算出无功补偿与有源滤波的最佳方案，对系统进行有效的电能质量管理。如下图所示：

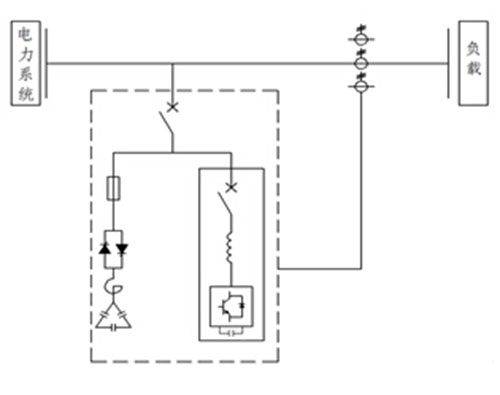

　　ANSVG-S-A无功有源混合补偿装置原理图

　　2.2 执行标准

　　● GB/T14549-1993 《电能质量：公用电网谐波》

　　● GB/T15543-2008 《电能质量：三相电压不平衡度》

　　● GB/T12325-2008 《电能质量：供电电压偏差》

　　● GB/T12326-2008 《电能质量：电压波动和闪变》

　　● GB/T18481-2001 《电能质量：暂时过电压和瞬态过电压》

　　● GB/T15945-2008 《电能质量：电力系统频率偏差》

　　● GB7625.1-2012 《电磁兼容 限值 谐波电流发射限值》

　　● GB/T15576-2008 《低压成套无功功率补偿装置》

　　2.3 产品特点

　　● 控制方式灵活，采用先进的主电路拓扑和控制算法，响应速度快、补偿精度高，运行稳定;

　　● 一机多能，即可补偿谐波，又可兼补无功，高性价比;

　　● 模块化设计;

　　● 采用可靠的电容电抗器组合，防止出现谐振，完善的自身保护功能。

　　● 采用7英寸大屏幕彩色触摸屏以实现参数设置和控制，使用方便，易于操作和维护;

　　2.4 产品型号及说明

　　2.5 技术参数

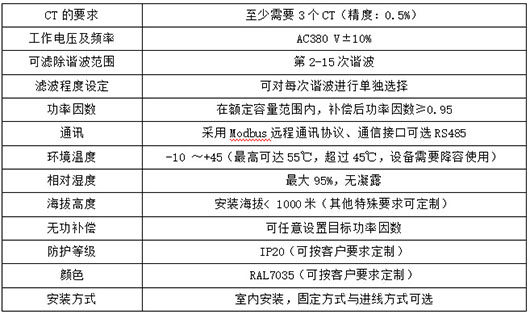

　　表2-1 ANSVG-S-A无功有源混合补偿装置

　　3、产品应用

　　3.1 容量选型

　　为了方便进行快速选型，首先将行业进行分类，各行业所属类别如下表

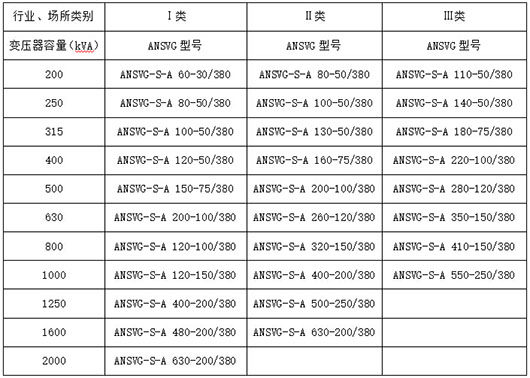

　　根据变压器容量与行业类别快速选型如下：

　　备注：表格中为理论值，与实际测量值可能存在偏差。

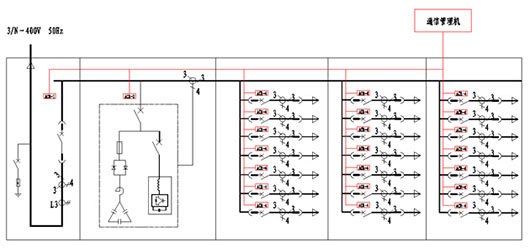

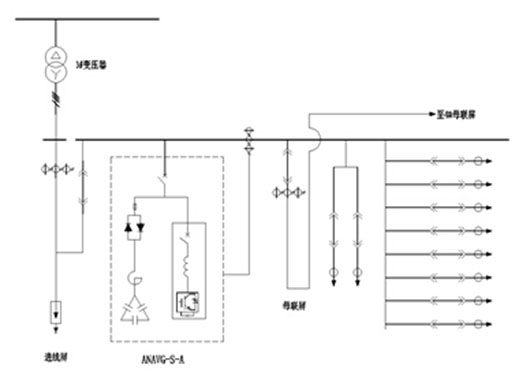

　　3.2 上图示例

　　4、典型案例

　　上海某商务中心属于新建项目，配电系统有大量谐波源，变频器、软启动器、空调等，危害供电系统稳定性;且无功变化快，需要快速补偿。考虑到谐波的影响，图纸中就已经设计了谐波治理和无功补偿装置。我司根据配电系统图分别计算无功和谐波补偿容量，配备了4台ANSVG-S-A产品，快速补偿了无功和谐波，提高了系统的稳定性，消除了因谐波带来的安全隐患。
