广东电磁加热控制器

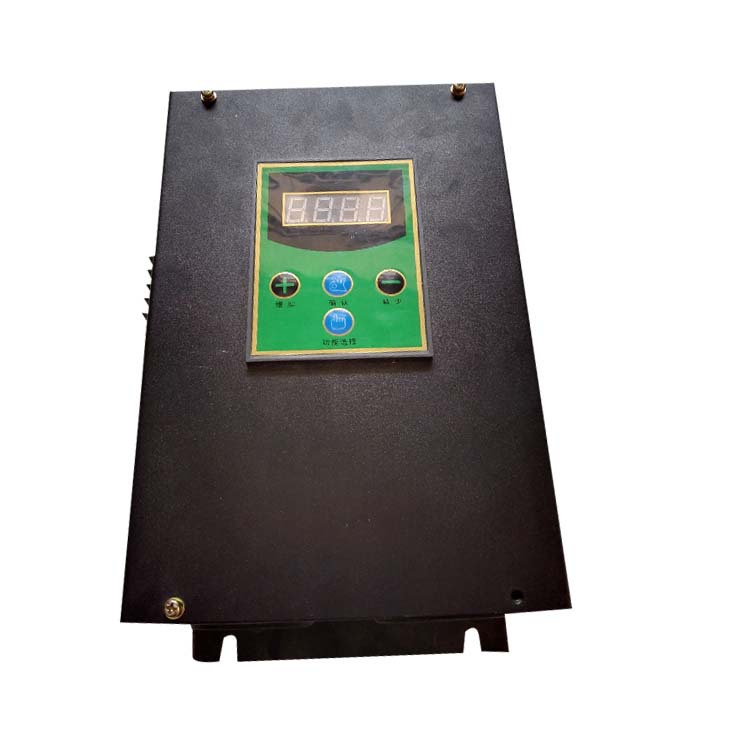

全数字智能80kw电磁加热控制器

工作环境温度：-20℃-45℃;

工作湿度：≤95%
热效率≥95%
基本性能概述 ：有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长
有缺相保护功能
有IGBT过流保护功能
有IGBT过温保护功能
有加热线圈短路保护功能
全桥串联谐振电路拓扑,抗干扰能力强
采用高性能IGBT驱动芯片驱动
自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高10CM以上，
节电效果方式感应线圈
运行成本低,维宽320*高210
产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离 1.5-3厘米（特殊材料要特殊调试）

80KW， 所接 钢质感量约150-180uH, 铁质160-210 uH，电流120A，线约41-46米。一般是40米线不小于35平方，  线径可以采用多根并联获得
2.1 SW1:功能选择键。短按此键，显示从正常工作显示状态转为参数查看状态。每按一次，显示状态改变一次。重复按下时，在各显示状态下，轮流切换。
2.2 SW2~SW4:待定。
附:出错代码说明。正常工作—05-。（--温控器断开}，E1驱动故障，E2，过流，E5，频率过高，更改电感，E6缺相或电压低，E7，线盘温度过高，线盘流大）（电感量减小，就是减少线圈匝数，反之，实际要测电源电流，电流大，加线圈匝数，反之）工作频率在（12-28KHz）主机要定期除尘，一般2个月除一次，可用软毛刷或高压除尘，以保证仪器内部良好的通风环境。

2、如使用环境是带有腐蚀性气体的地方须喷上绝缘清漆。或者用其它的绝缘防腐材料。

3、空气温度不能大于50℃。

保持加热到所需最高温度时频率不低于13KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流下降是正常的）

产品主要应用领域：工业加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机，锅炉等等的节能改造中;   民用加热产品如电磁热水器,电磁热水瓶,电磁炉等高效加热电器中.
