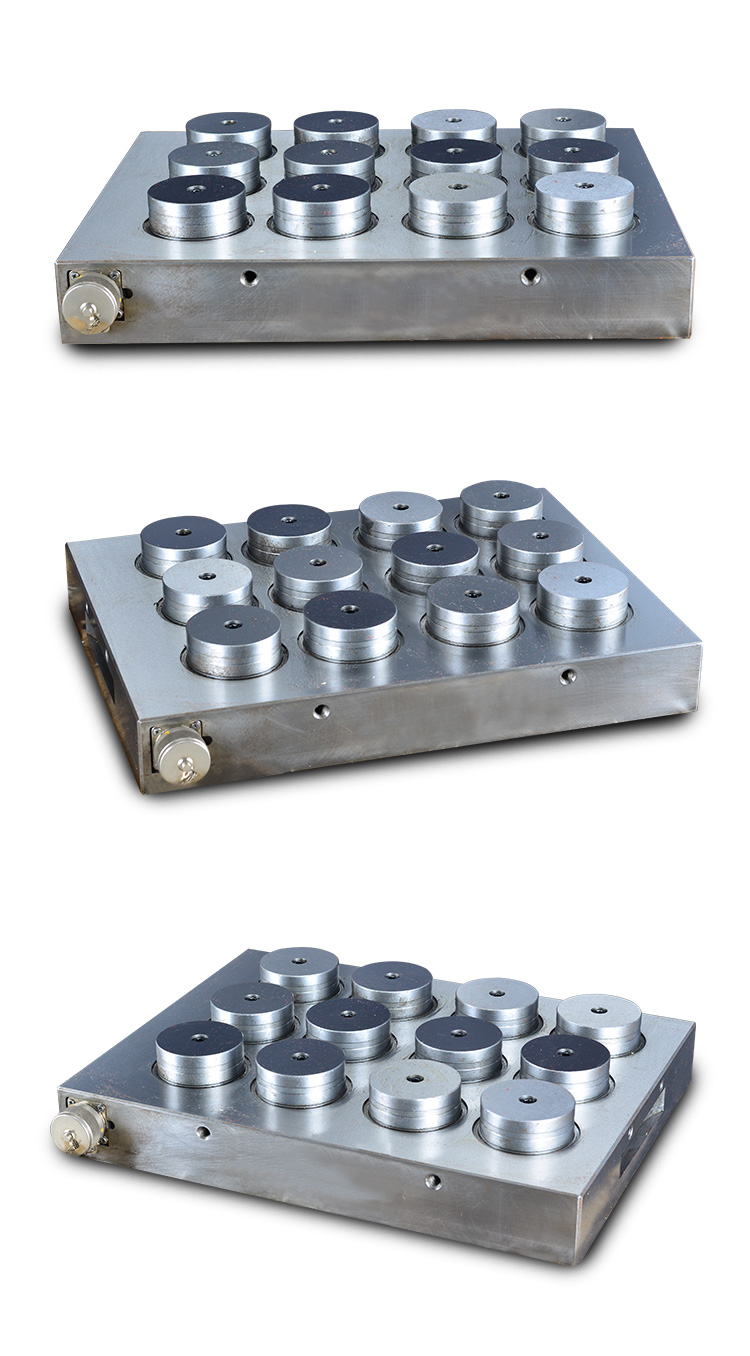

电控永磁磁盘

产品参数表：



项目：	外形尺寸:(mm)	磁极数：	净重：(kg)
250*55	320*55	4	26
3040	320*425*55	12	78
3060	320*600*55	16	118
3080	320*750*55	20	153
4040	400*400*55	12	83
4050	400*500*55	16	143
4060	400*600*55	20	128

磁极尺寸：Φ70

吸着力（1个磁极）：6.1

【产品介绍】

电控永磁吸盘是用电脉冲“开和关”磁力的新型磁力吸盘。吸盘在吸持工件进行加工过程中，十分安全可靠。在用磁力吸持工件后，吸盘就会无限期地保持磁 性吸力。“开和关”所需时间少于1秒钟，电脉冲消耗能量极少，吸盘不会产生热变形，电永磁吸盘没有类似普通永磁吸盘磁组之类的滑动部件，其结构平稳、坚 固、精度高。用电脉冲来“开、关”磁力，能方便地进行自动控制。 电控永磁吸盘可广泛地用于各种平面磨床，电加工机床吸持工件。强力电控永磁吸盘还可用于铣床、钻床、刨床、镗床等机床吸持工件。此外，在加工中心与FMS 系统的随行夹具上也得到了应用。



【产品用途】

电永磁吸盘适合于高精度磨削，切断等精密加工，此系列磁盘只是在固定工件时，瞬间通电，即可牢固吸持住工件，加工过程中无需电源，加工完 毕后，在瞬间通电，即可把工件卸下，由于加工过程中无需电源，所以电磁不发热，精度不会产生变化，即便是加工过程中突然停电，电磁也不会失磁，工件也不会 移动，此系列磁盘，既有 “电磁吸盘”的方便操纵性，又有“永磁吸盘”的安全精度性。是高精度平面不可缺少的利器。
