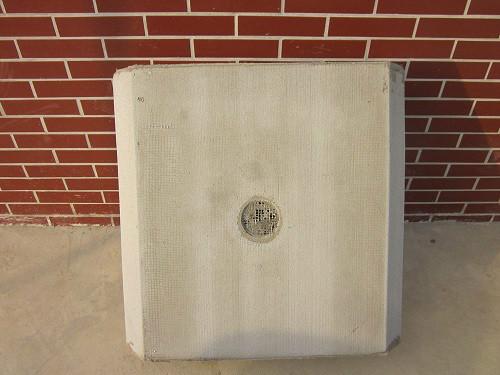

空心模盒

空心模盒是一种用于现浇双向密肋楼板施工的空心模板，在我国已有二十年的使用历史，也是一种技术上比较成熟的建筑材料。由于它省去大型大梁，减少了内柱，从而使得建筑的有效空间大大增加，层高也相应降低，打破了常规楼板因跨度大，需增加板厚，增加混凝土和用钢量，造价高等不经济的传统作业法。此种结构形式重量轻，承载力强，整体性能好，刚度大，抗震等级高，施工工艺简单，质量可靠，外观新颖，可以省去吊顶，后处理也方便。由此可见，其经济效益和社会效益是显著的。此产品是周转模壳的更新换代产品，不受长、宽、梁高的限制，且能制作各种异型模壳。在施工中一次性模壳放在小肋梁间，固定牢固，用以保证小肋梁的轴线位置和截面尺寸，同时起到小肋侧模的作用。在拆除楼板底模时一次性模壳不拆除，留置在小肋梁间，楼板的混凝土模壳下表面在统一平面，且模壳表面平整，光滑，省去吊顶工序及后处理装饰抹灰工序。

（一）、空心模盒技术参数

（二）、空心模盒结构技术特点

1、与普通楼板相比较，刚度大、荷载大、整体性能好，楼板自重较轻，楼体自重减轻，梁、柱、基础配筋也减少，综合造价降低。依据《混凝土密肋及井式楼盖设计手册》现浇无梁密肋楼板应用模壳情况比一般梁板造价低、节省材料，可减轻楼板自重20%—50%，节约混凝土、钢材30%—40%，降低工程造价30%—40%。适用于大跨度、大空间、多层次的公共建筑并可降低层高。

2、肋梁的长、宽、高任意变化。设计师可根据楼板荷载的大小准确算出梁、筋的高度，不需按周转模壳的固定尺寸设计。

3、具有保温、隔音的效果。

4、与混凝土之间有较强的结合能力，它塑性较好，可以随着混凝土的温度变形而变形。

5、施工工艺简单，省时、省工、省力、造型新颖美观，表面光洁、平整，在楼板底模铺好后，直接安放模壳，调整、固定模壳、**绑扎小肋梁钢筋即可。

6、施工速度快，在混凝土浇铸后，模壳同混凝土结合在一起，不用拆模壳，省时省工。

（三）组合式一次性建筑模壳模壳施工示意图
