以下 是数显稳压器 配合电机接线图：
两线制车载电压表+ 稳定输出5.0V USB充电 二合一
高性能、多用途、智能化、人性化的设计
模块性能及亮点：
1.超宽的电压表量程：DC4.5~40V
2.5V/2A的输出电流的能力（输入电压在6.5~40V时才能稳定的输出5.0V电压）
3.一键（“输出使能”按键）开关USB输出，一键（“低功耗”按键）进入超低功耗
4.车载电压表可自校准，永远不会存在电压表不精准的问题！！
5.带反接保护，反接不烧
现各大厂家USB电源充电识别定义整理如下：
三星：比较复杂，有些通用设计没有特殊，有些短接D+\D-。
诺基亚：D+\D-短接
HTC：D+\D-短接
微软Zune：D+\D-短接
黑莓，MOTO，索尼，魅族：部分D+\D-短接 ，部分无识别电路，通用
苹果：识别电阻，向下兼容短接
创新：识别电阻，不兼容短接
LG：通用设计
ZTE：通用设计
kindle：疑为D+\D-短接
没提到的其他厂商一般是通用设计。当然不排除有特殊情况。
加上苹果识别电路，苹果的电路兼容D+、D-短接。
USB识别电阻电路图如下：
电阻为：0805封装1%精度
49.9K*2标识4992
75K*1 标识7502
43K*1 标识4302
注意：Iphone D+路接75K D-路接43K（如图），兼容D+ D-短接
IPAD D+路接43K D-路接75K（D+D-交换一下）
模块尺寸：长58mm宽21mm高10mm
两线制车载电压表自校准方法：
1.在车载电压表正常工作状态时，长按“输出使能”按键2秒后松开，电压表闪烁，
此时进入电压调整模式；
2.轻触“输出使能”按键，电压升高一个单位，轻触“低功耗”按键，电压降低一
个单位；由于一个单位的电压值小于0.1V，所以您需要连续按动1-5次才能看到电压
表变化了0.1V，具体连续按键几次取决于当前显示的电压值，当前显示电压越高，
按动的次数越少；
.电压调整完毕后，长按“输出使能”按键2秒后松开，此时即可退出电压校准模式，所有参数设置自动掉电保存。
注：此种调节方式您只需校准一次便可在整个电压量程上得到精准的电压值，此功能是为了满足您更高的精度要求而设计，请放心使用。
6.带过流、过温保护
7.带USB电源指示灯
8.带接线端子，方便接入线路
9.高效率，低纹波

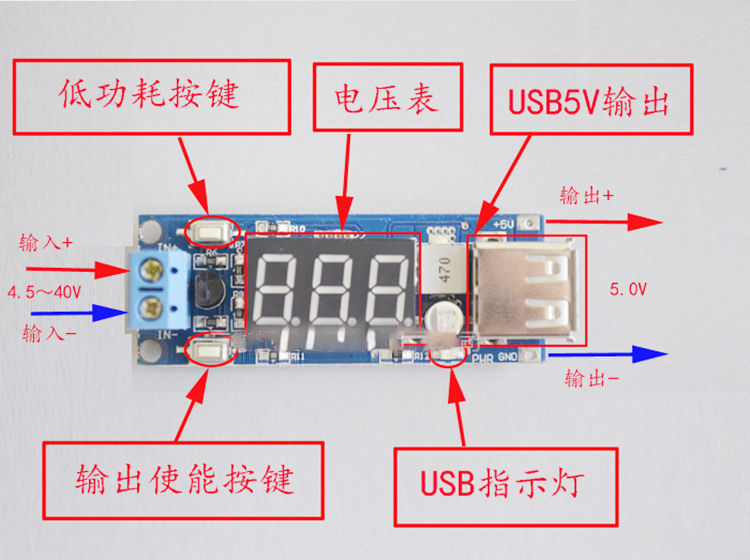

模块使用说明：
模块上电后即可实时检测电压，当您需要给手机、Ipad、MP3等数码产品充电时，
轻触“输出使能”按键即可，此时USB电源指示灯亮起，USB输出5.0V电压；当您需要关闭数码管时，轻触“低功耗”按键，此时模块进入超低功耗待机模式，USB
输出也相应关断。
模块用途：
超宽的输入电压，可为汽车/电瓶车/摩托车使用，用于监视电瓶电压，及时掌握电瓶
状态，可用于各种电压测量用途。
5.0V，2A的输出电流能力，足够满足各种USB设备，电压非常稳定。

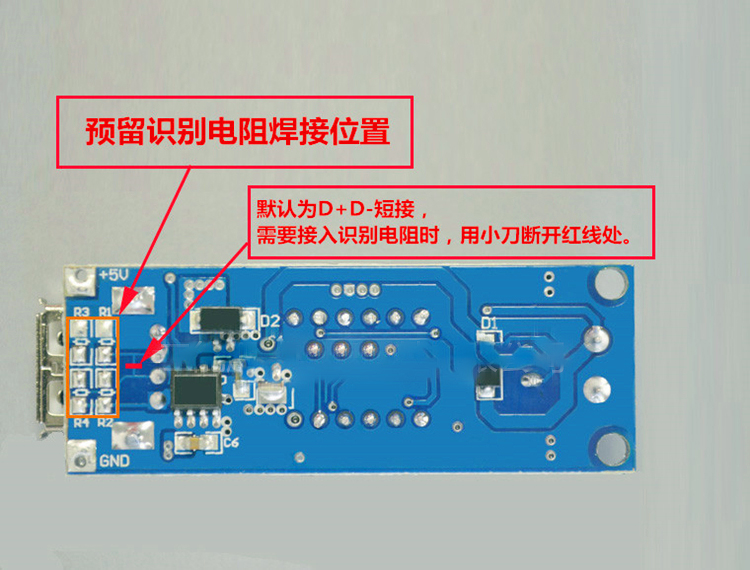

注：本模块默认D+ D-短接，可兼容绝大部分手机充电，并预留了各种手机识别电
阻安装位置，如果您需要加入识别电阻，请将连接D+ D-的导线切断，自行加入即可。
