商品详细描述
深圳陶瓷电容厂家直销供应瓷片电容欢迎咨询报价深圳高压电容深圳高压瓷片电容深圳陶瓷电容厂家直销供应瓷片电容欢迎咨询报价深圳高压电容深圳陶瓷电容厂家直销供

联系人:刘先生  联系电话:18938161916

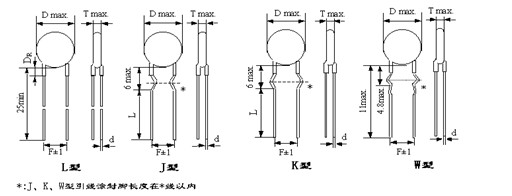

高压圆片瓷介电容器外形结构和尺寸(mm)





额定电压
Tax(mm)
Drmax(mm)
D(mm)
Dax(mm)
F(mm)
1KVDC
4
3.0
0.6±0.06
0.8±0.08

5～13.5
5  7 .5 10
2KVDC
5
3.5
6.5～20
5  7.5 10
3KVDC
6
3.5
7.5～20
7.5  10

电 容 量 与 尺 寸 对 照 表
额定电压（KVDC）
尺寸代 码
尺寸
温  度  特  性
最大
直径（mm）
引线
直径（mm）
最大
厚度
（mm）
SL
Y5P（B）
BN
（低DF）
Z5U
（E）
Y5V（F）
Z5V（F）
最   大   容   量
1
060
6.5
0.6
±0.06
4.0
470
331
221
102
182
222
070
7.5
680
681
391
152
302
332
080
8.5
121
122
821
472
432
682
095
10
151
152
122
682
562
912
105
11
221
222
202
103
822
133
130
13.5
391
392
332
153
153
223
2
070
7.5
5.0
390
561
681
152
122
222
080
8.5
560
821
102
202
202
332
095
10
820
102
122
272
272
392
105
11
121
152
152
392
432
682
130
13.5
201
332
202
602
822
103
154
16
271
392
272
822
123
153
180
18.5
391
562
103
103
153
223
3
080
8.5
0.       8
±0.08
6.0



102
102
152
095
10

681
471
182
152
272
105
11

751
102
272
272
392
130
13.5

182
152
392
472
682
154
16

272
222
682
822
103
180
18.5

332
332
822
103
153

技术要求
     一、逐批检查项
     (1).电容量(C)
         测试条件：温度：25±2℃，频率：1KHz(对100pF以下和SL为1MHz)；电压：1.0V。
         质量要求：电容量在规定的误差范围内，电容量误差等级为，K=±10%，M=±20%，
Z=-20%  to  +80% ,J=±5%
     (2).介质损耗（DF）
         测试条件：温度：25±2℃，频率：1KHz(对100pF以下和SL为1MHz)，
电压：1.0V。
   　　  质量要求：普通高压产品:  Z5V Y5V：DF≤3.5%max；其它：DF≤2.5%max；
                   低损耗高压产品：DF≤0.5%max；
SL高压产品：C≤30pF  Q≥20×C+400，
                                C≤30pF   Q≥1000
      (3).绝缘电阻(IR)
         测试条件：加500VDC电压，一分钟读数。
   　　　质量要求：IR＞104MΩ
     (4).耐电压
   　　　测试条件：加额定电压的2.0倍,时间5秒.
      　 质量要求：无击穿或飞弧。
二、周期检查项

序号
项目
检　　查 　　条　　件
质　量　要　求
1
引出
端强
度
拉力：F=10N, t=10s
弯曲:拉力的一半,连续两弯曲
外 观 无 可 见 损 伤
2
可
焊
性
T=235±5℃, t=2.0±0.5s
引线浸镀表面至少95%应覆盖有新的、光滑的焊料镀层，其余5%只允许含有小孔或粗糙的斑点，而且不应集中在一处。
3
耐
焊
接
热
1.    在150℃下，1小时预处理，恢复24小时。
2.    测量电容器的初次值
3.    加260±5℃，时间5s作耐焊接热试验。
4.    恢复24小时,测量电容量。
1、观无可见损伤
2、Y5P、Y5E、Y5R：△C/C≤±10%
   Y5U、Z5U、Y5V、Z5V：△C/C≤±20%
1.    SL：△C/C≤±1%pF或±1pF(取大者)；

4
温
度
快
速
变
化
对C型：QA=-55℃，QB=+85℃，t=30min，共5次循环
对T型 P型：
（a）Y5P Y5R Y5E Y5U Y5V
QA=-30℃，QB=+85℃，t=30min，共5次循环
（b） Z5U Z5V：
QA=+10℃，QB=+85℃，t=30min，共5次循环

外观检验:无可见损伤,标志清晰


序号
项目
检　　查 　　条　　件
质　量　要　求
5
气
候
顺
序
1．在150℃下，1小时预处理。
2．干热: T=85℃,t=16h
3．循环湿热,试验Db,剩余周期, b=55℃
4．寒冷:t=下限类别温度,t=2h
5.循环湿热,试验Db,剩余周期, 一个循环
1.    外观无可见损伤,标志清晰
2. Y5P Y5R：△C/C≤±10%
Y5U Z5U Y5V Z5V：△C/C≤±20%
3. Y5V Z5V: ≤5%；其它DF≤3.0%
4. IR≥2500MΩ
5. △C/C≤3%或1pF(取大者)；
6.    对C≤30pF者,Q≥10×C+200；
C＞30pF者,Q≥500 。
6
稳态湿热
1．在150℃下，1小时预处理。
2．T=40±2℃,RH=90～95%,t=21d
同序号6要求
7
耐
久
性
1．在150℃下，1小时预处理。




2．T=85℃,t=1000h,加额定电压的1.5倍。
1.外观无可见损伤,标志清晰
2.对SL：a. △C/C≤5%或1pF(取大者)
        b. 对C≤30pF者，Q≥10×C+200
C＞30pF者，Q≥500
c.IR≥4000MΩ
3．其它类型：a.△C/C≤±20%
             b.对Y5V Z5V：DF≤5%；
其它：DF≤3.0%
c.IR≥2000MΩ
8
温
度
系
数
或
温
度
特
性
1.    在150℃下，1小时预处理，恢复24小时测量。
2.    分别在+25℃,下限类别温度, +25℃,上限类别温度,+25℃下热平衡后测量电容量
3.    温度特性计算公式：
     C-C0
TC=        ×100%
        C0



4.    温度系数计算公式：
   C-C0
TC=        ×106
     C(T-T0)
其中：T0=+25℃，T为工作温度范围的任意一温度；C0为T0温度下的电容量；C为温度T下的电容量。
Y5R(R):±15%
Y5P Z5P（B）：±10%
Y5U Z5U（E）：+22%～-56%
Y5V  Z5V（F）：+22%～-82%
SL:+100～-1000ppm/℃

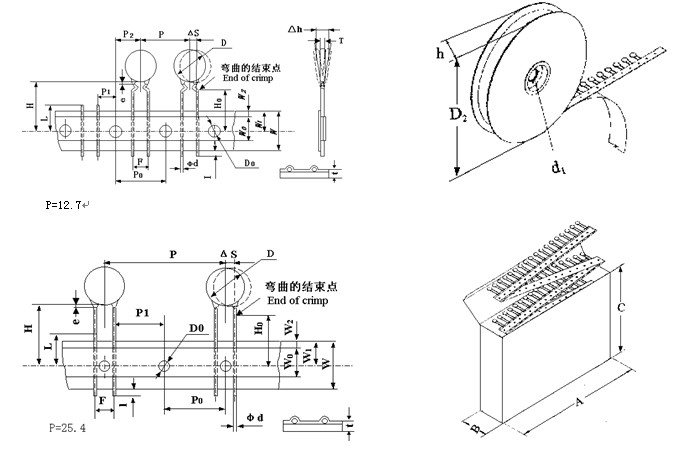

高压及交流圆片瓷介电容器
名   称
符   号
尺 寸（mm）
输送孔小距
P 0
12.7±0.3
编带步距
P
12.7
25.4
引线间距
F
5+0.8/-0.2
10±1.0
输送孔偏距
P1
3.85±0.7
7.7±1.5
P2
6.35±1.3
—
引线折弯高度
H0
18+2.0/-0.0
底部高度
H
20+1.5/-1.0
载带宽度
W
18±0.5
粘带宽度
W0
8/12max
输送孔高度偏移
W1
9±0.5
粘带页边
W2
3max
编带总厚度
t
0.7±0.2
本体直径
D
见产品规范
输送孔直径
D0
4±0.3
引线直径
d
0.6/0.8
引线未端伸出
I
2max
废品切断高度
L
11max
本体厚度
T
见产品规范
本体中心偏斜
△S
0±1.0
本体偏斜
△h
2max
