厂商 ：深圳市巨磁机床零件制品有限公司
广东 深圳- 主营产品：
- 退磁器
- 起重器
- 电磁吸盘
◆强力永磁吸盘：
◆强力永磁吸盘简介：
强力永磁吸盘强大磁力来源于磁极方阵组合技术，使磁束互相垂直、密集交织，均匀穿透工件较浅底部，充、退磁时工作台面精密度无变化，强力永磁吸盘磁力永久，无能量消耗、不产生热量、环保安全，操作简单，磁力更稳定，面板经特殊处理无渗漏，可防止切削液腐蚀延长磁盘使用寿命，可长时间放在切削液中工作。五面精磨加工，在线切割机床上可垂直使用，吸力大,无剩磁。
◆应用范围：

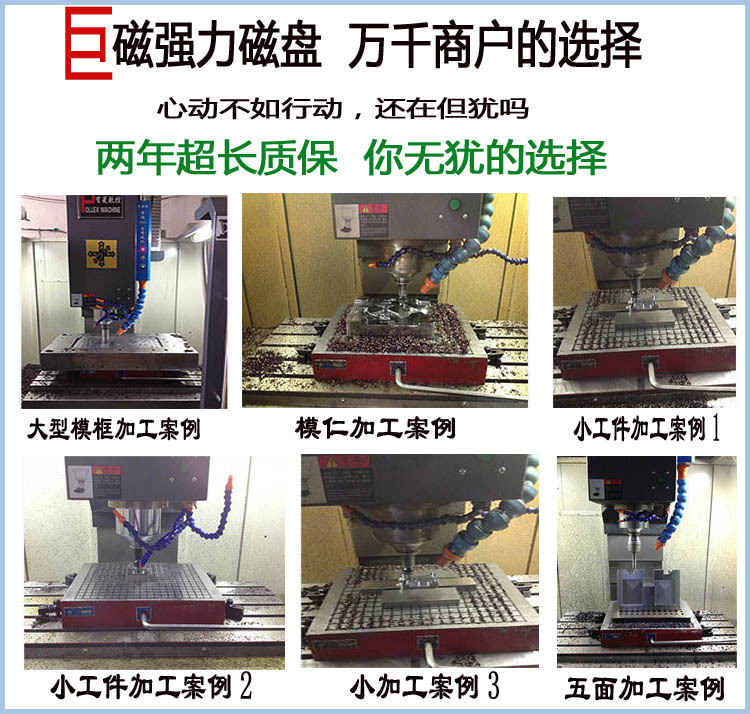

用于平面磨床、火花机、线切割机床、CNC电脑锣、加工中心铣床、雕刻机、高速数控机床等精密零件和模具制造，实现高精度、高速加工及五面加工的一次性装夹…（适合最小50x50x20mm以上薄板件）
◆通用规格参数：
|
强力永磁吸盘 |
外型尺寸（mm） |
总重量 |
吸力 |
||
|
长用规格 |
宽/W |
长/L |
高/H |
KG |
N |
|
YF1535 |
150 |
350 |
65 |
26 |
250N/CM2
|
|
YF1540 |
150 |
400 |
65 |
30 |
|
|
YF2040 |
200 |
400 |
65 |
40 |
|
|
YF3030 |
300 |
300 |
65 |
45 |
|
|
YF3040 |
300 |
400 |
65 |
60 |
|
|
YF3050 |
300 |
500 |
65/90 |
75 |
|
|
YF3060 |
300 |
600 |
65/90 |
88 |
|
|
YF4040 |
400 |
400 |
65/90 |
79.5 |
|
|
YF4050 |
400 |
500 |
65/90 |
99.5 |
|
|
YF4060 |
400 |
600 |
65/90 |
120 |
|
|
YF4080 |
400 |
800 |
90 |
160 |
|
|
YF5050 |
500 |
500 |
90 |
140 |
|
|
YF5060 |
500 |
600 |
90 |
165 |
|
|
YF6080 |
600 |
800 |
90 |
238 |
|
|
YF60100 |
600 |
1000 |
90 |
249 |
|
|
1.可依客户规格要求订做，产品承保一年，后续提供长期维修服务。 2.本公司吸盘采用目前最先进技术，使磁力最优、最强，可靠的保证了吸盘吸力的长期不衰 |
|||||
|
24小时服务热线：15013793930 陈洪生 欢迎来电订购咨询 |
|||||
|
如需更强吸力、一键控制充退磁吸盘：推荐使用电控永磁吸盘 |
|||||

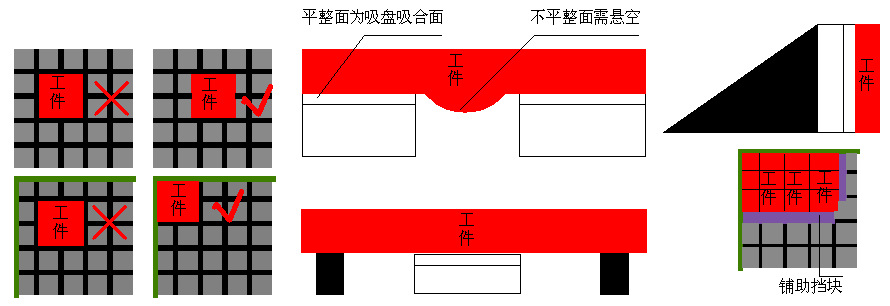

◆正确放置工件示意图
- 工件摆放时应尽可能多的多占用磁极,以得到更大的吸引力,而不要对齐磁极;
- 强力吸盘是一组磁力装夹工具,它由磁性吸盘本体和其它可选配件组成,应尽可能的利用配件,方能实现精密快速装夹,对于较小工件 要适当选用辅助挡块;
- 对于大且底面形状不规则的工件,可选多个吸盘组合起来使用,从而完成装夹;
- 对于大且底面平整工件可对吸盘工作面进行精铣一次,可选用铺助块垫高来完成装夹;
- 对于卧床或钻床,可配合三脚架侧置吸盘,从而完成装夹;
- 对于小工件,可一次装夹多个工件,从而达到提高工效的目的(因工件太小,放置在最外面的工件请选配辅助挡块;)
- 为了保证吸盘的平面与机床工作台面的平行度,,在吸盘安装到位后,用户可对吸盘工作面进行精铣一次.
◆为何选择强力永磁吸盘
1.可使辅助加工时间缩短70%~80%以上；
2.一次性五面加工、批量生产，缩短工件加工时间；
3.高质量保障工件的精密度；
