控制保护开关

概述：

GDCPS是英文Golden Control and Protrctive Switching Device 的缩写，代表控制与保护开关电器。它是低压电器中的新型型号。符合标准IEC60947-6-2《低压开关设备和控制设备第6部分——多功能电器第2节——控制保护开关电器》。

控制保护开关第一代产品体积比较大，保护采用的双金属片技术；第二代产品尽管解决了体积大的问题。但保护技术没有什么大的突破；一直在上世纪九十年代中期，才出现了以微电子为保护技术的第三代产品。本公司研制开发的GDCPS系列控制保护开关就是第三代产品通过应用新的微电子技术，使控制保护开关技术得到新的发展。

功能与用途：

GDCPS采用模块化的单一产品结构型式，集成断路器（熔断器）、接触器、过载（或过流）保护器、欠电压、缺相保护器、隔离器等电器元件的综合功能，并具有远距离自动控制和就地人工控制功能，具有半面指示及机电信号报警功能，具有协调配合的时间——电流保护特性（具有反时限、定时限、和瞬时三段保护特性）。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。

GDCPS主要用于交流50HZ(60HZ)、额定电压到400V、电流自0.16A——125A的电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流，且能够接通、承载并分断规定的非正常条件下的电流（如短路电流）。

应用领域：

由于GDCPS具有控制与保护功能集成化、模块化结构，体积小、对环境污染的防护等级高，飞弧小、电弧寿命长、连续性运行和可靠性高，安装使用及维修操作方便等一系列优点，特别适用于现代化建筑中的泵、风机、空调、消防照明等电控系统。冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的电动机控制与保护，电动机控制中心（MCC)，尤其是智能化电控系统或高分断能力的GDCPS（如果要求ICS达到50KA的配电控制系统），工厂或车间的单电机控制与保护；以及远程控制照明系统中。

传统典型方案：

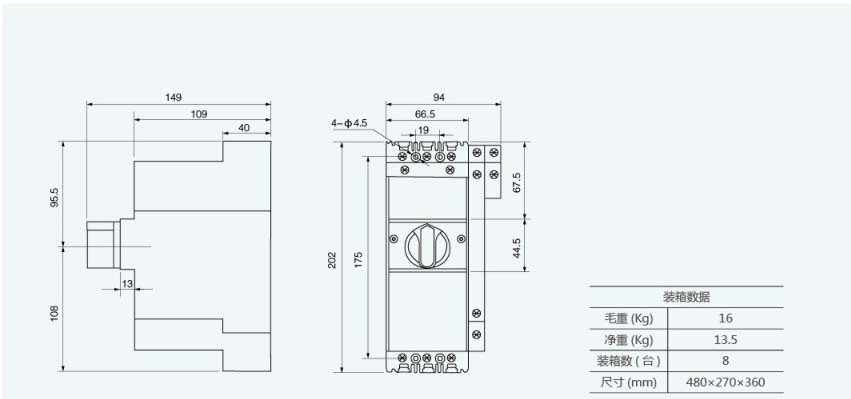

外形及安装尺寸：

 GDCPS-45型

     GDCPS-125型
