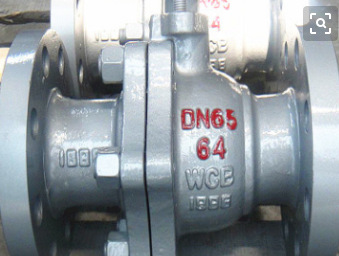

Q41F-16C碳钢/铸钢蒸汽法兰球阀厂家直销批发价格





}P({JQ9W9J)9R7C7{L0CU7V





优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
标准：设计与制造按GB/T12237结构长度按GB/T12221法兰连接尺寸按JB/T79检验按JB/T9092

试验项目 壳体试验 密封试验 上密封试验 气密封试验
介质 水 气
单位 MPa MPa MPa MPa
公称压力PN(MPa) 1.6 2.4 1 8 1 8 0.5-0.7
2.5 3.8 2.8 2.8
4.0 6.0 4.4 4.4
6.4 9.6 7.0 7.0
10.0 15.0 11.0 11.0
16.0 24.0 18.0 18.0

主要零件材料

名称 材料
阀体 /阀盖 CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
球体 CF8 CF3 CF8M CF3M WCB HCr CF8 CF8 CF8 CF8
阀杆 F304 F304L F316 F316L 2C13 F304 F304 F304 F304
阀座 PTFE/PPL
填料 /垫片 PTFE/PPL 石墨
螺栓 不锈钢 35CrMoA
螺母 不锈钢 45、35CrMoA
手柄 铸钢

主要连接尺寸

型号 公称通径 DN(mm) 尺寸(mm)
L D D1 D2 b-f z-Φd H W
Q41C-16 Q341C-16 Q641C-16 15 130 95 65 45 14-2 4-Φ14 65 115
20 140 105 75 55 14-2 4-Φ14 75 130
25 150 115 85 65 14-2 4-Φ14 85 150
32 165 135 100 78 16-2 4-Φ18 95 190
40 180 145 110 85 16-3 4-Φ18 105 230
50 200 160 125 100 16-3 4-Φ18 115 240
65 220 180 145 120 18-3 4-Φ18 145 280
80 250 195 160 135 20-3 8-Φ18 160 310
100 280 215 180 155 20-3 8-Φ18 185 330
125 320 245 210 185 22-3 8-Φ18 215 600
150 360 280 240 210 24-3 8-中23 245 800
200 400 335 295 265 26-3 12-Φ23 300 1000
250 450 405 355 320 30-3 12-Φ25 380 1200
