一、功能综述
TE系列智能数显变送器通过面板按键整定互感器参数,直观显示系统一次电流值,可扩展RS485通讯接口,与上位机进行数据交换,还具有4~20mA模拟信号变送输出功能,方便与远动RTU相连,是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。
二、主要技术指标
2.1、标称信号输入AC1A、 5A(电流互感器信号输入)
允许过量程:瞬时:2倍/2秒; 持续:1. 2倍
2.2、显示范围:0.000A ~ 9999A,小数点根据量程自动切换
2.3、精度:0.5%
2.4、变送输出类型:4mA~20mA,负载电阻不大于500欧姆
2.5、通讯接口:RS485串行接口,标准ModBus协议,RTU格式,通讯波特率4800、9600可选
2.6、绝缘强度: IEC 60255-5 2KVrms-1min
2.7、环境承受能力: 工作 IEC 60068-1和2 0℃~+55℃
储存 IEC 60068-1和2 -25℃~+70℃
湿热 IEC 60068-1-3 93%RH 40℃
2.8、使用场合:无腐蚀性气体及金属粉尘,海拔高度< 3000 m
2.9、工作电源及功耗: AC ( 85~265)V或DC ( 100~275)V 8VA

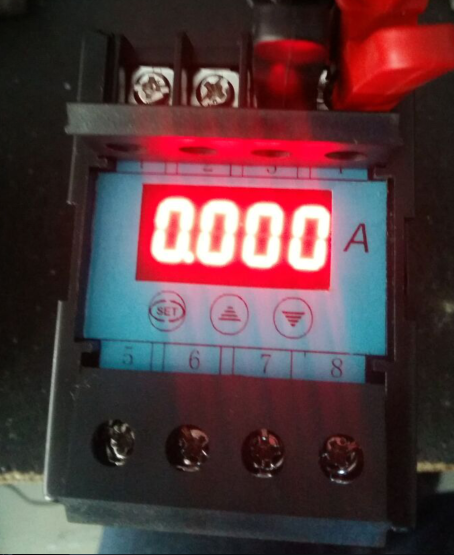

三、显示与按键操作说明
四位有效数值数码管显示,量程自动切换。
按住 键持续2秒,本仪表自动进入设定状态,每按一下,自动进入下一项参数整定,若退出设定,按住 键持续2秒即可;在设定状态,每按一下 键,整定值循环增加,按住不放,整定值快速循环增加,每按一下 键,整定值循环减小,按住不放,整定值快速循环减小。

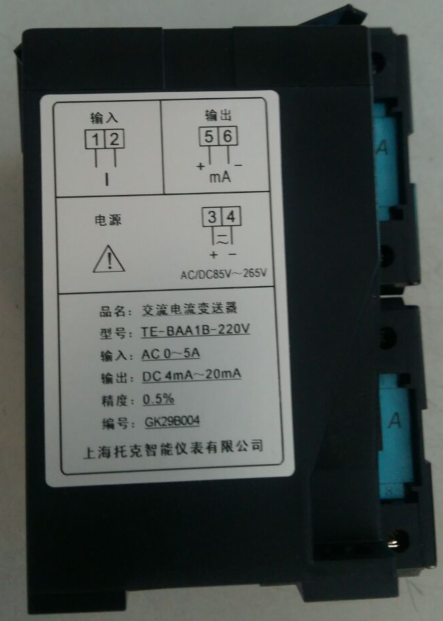

四、外型尺寸与面板示意图
五、使用与订货注意事项
5.1、用户在使用前必须仔细阅读使用手册,严格按照手册规定的方法进行接线和操作整定,
-
