高压断路器

厂商 :博控电气有限公司

浙江 温州
  • 主营产品:
  • ZW32 真空断路器
  • VS1真空断路器
  • 电缆分支箱
联系电话 :18367879108
商品详细描述

 01入网抬头-2


02营业执照查询

03情景图ZW32F-2


产品概述



概述
产品用途
ZW32-12/630-20户外高压真空断路器(以下简称断路器)为额定电压12KV,三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,及农村电网频繁操作的场所。
断路器符合《GB/T11022 高压开关及其控制设备标准的共用技术条件》、《GB1984-89 交流断路器》《GB1985-89 交流高压隔离开关和接地开关》和DL404、IEC56等标准的有关要求。
该断路器由三相支住、机构箱组成,结构简单明了,三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘,具有耐高低温、耐紫外线、耐老化等优点;采用小型化弹簧操动机构,分合闸能耗低、机构传动输出采用主轴滑动方式,无扭力损耗,分合传动件少,可靠性高;电流互感器安装于动端出线,二次采用插拔结构,维护更换方便。
装有真空来弧室的高压真空断路器开断性能稳定可靠,具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻(<100kg)和使用寿命长等特点。
断路器采用全封闭结构,密封性能好,有防潮、防凝露性能,适应于高温潮湿地区使用。
断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化,也可与重合控制器配合组成重合器。
操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。
断路器的安装方式可采用单杆或双杆座装方式。

ZW32-12户外高压真空断路器(又称:户外柱上真空开关),适用于三相交流50Hz,额定电压为12kV的电力系统,可开断、关合线路负荷电流、过载电流及短路电流。广泛应用于变电站、城乡电网及工矿企业配电系统的线路分段、保护和控制,更适用于农村电网及频繁操作的场所。
该真空断路器按照操作机构,分为弹簧操作机构和永磁操作机构两种。型号为ZW32-12T和ZW32-12M,永磁操作机构又分双稳态和单稳态两种。ZW32型真空断路器,可根据用户要求,选配CT过流保护,隔离开关,户外PT,智能控制器(看门狗),计量箱装置等,满足多种场合需求。
1、外壳采用优质不锈钢材料或普通铜板经达克罗防锈处理工艺再喷涂耐紫外线清漆而成,产品的防腐蚀性、防盐雾性等抗环境性能优良。
2、绝缘部分采用环氧树脂和硅橡胶负荷绝缘材料,绝缘等级高,防污秽能力强,具有耐臭氧、抗紫外线、疏水性和抗高低温能力。箱体内无变压器油、无六氟化硫气体,满足无油化改造和环境保护要求。
3、操作机构,分手动和电动两种,需要时可加装遥控操作装置和躲避合闸涌流装置。外供电源功率不大于70W,易于配备后备电源。设计独特的缓冲装置,性能优异,反弹小,噪声低。
4、灭弧室采用特种不锈钢钎焊技术,无需电镀,焊接质量高,稳定可靠,漏气率低。制作工艺上使用特殊的陶瓷金属化配方和先进的陶瓷金属化工艺,保证了产品的气密性,抗拉强度大于130Mpa,完全一次封排。
5、电流互感器采用优质导磁材料及环氧树脂与硅橡胶负荷绝缘而成,具有容量大,动热稳定倍数高、精度等级高、免维护、可靠性高等优点。




产品介绍
  • ZW32-12D电动-3
    • 产品信息
    • 商品名称: 户外高压真空断路器
    • 商品型号: ZW32-12D/630A-20
    • 商品品牌: 博控/BOKR
    • 额定电压: 12KV
    • 额定电流: 630A
    • 绝缘水平: 对地42KV/断口48KV(干式);
    • 额定开断电流:20KA
    • 操作机构:电动机构
    • 电压互感器:带PT互感器
    • 隔      离:不带隔离
    • 壳体材质:不锈钢
产品实拍图
  • undefined

    正面: ZW32-12D电动带外置电压互感器PT

  • ZW32电动-1

    背面:带两只电流互感器



产品特写图(主要部件)
  • undefined

    采用知名品牌真空大管,比市场普通小管大一倍

  • undefined

    连接铜件采用紫铜加厚件,市场上有些用黄铜的,或者薄件。

产品包装及附件图
  • undefined

    采用加厚木箱包装,运输中对产品有保障!

  • ZW32电动-2

    真空断路器固定在底板上,防止运输中碰撞和晃动对产品造成损坏!

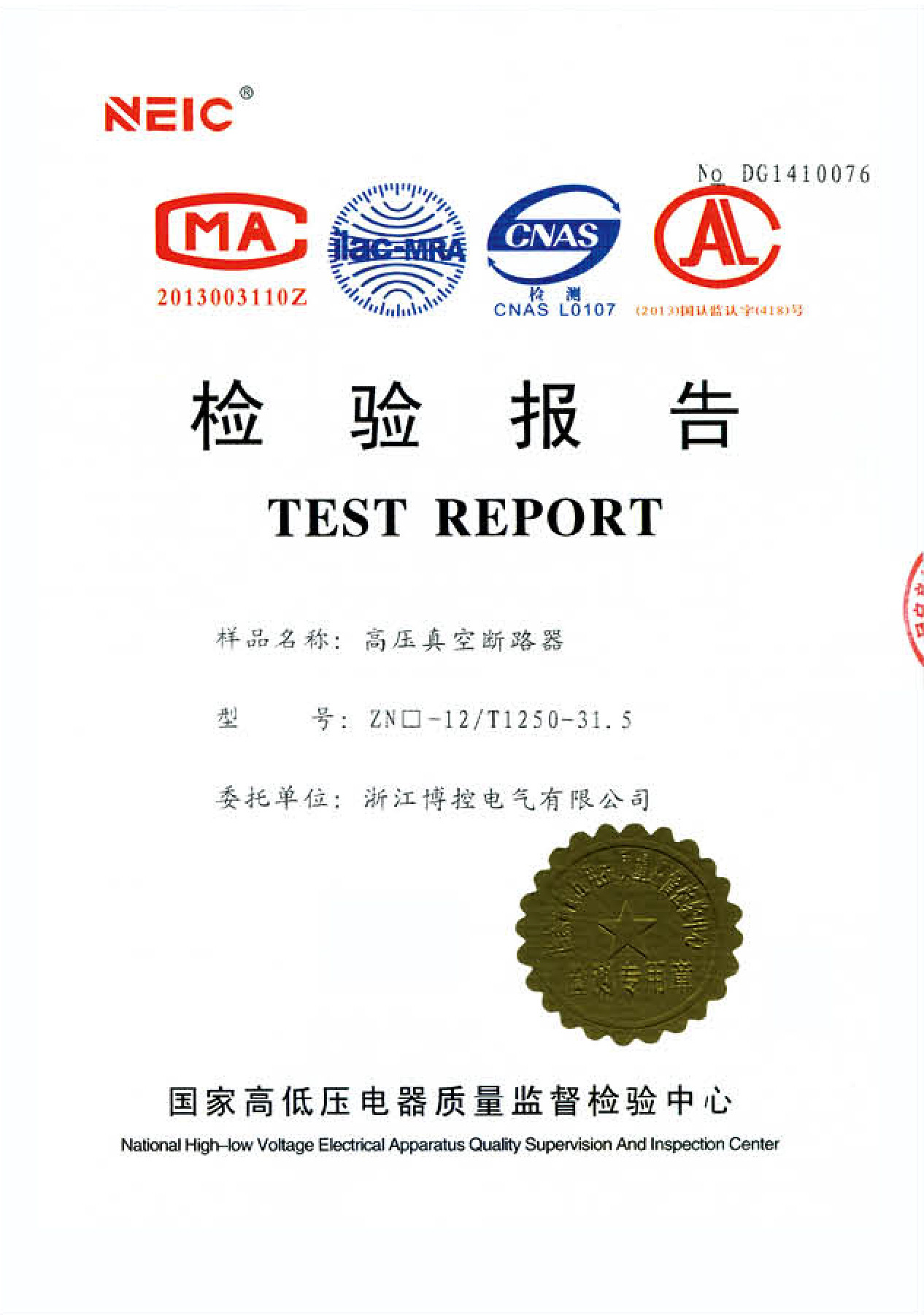

3C认证或第三方质检报告



undefined



undefined

undefined


售后条款
  •

    厂家货源正品

     国网南网入网企业,厂家一手货源,公司生产周期短,货品品质有保证。

  •

    关于颜色

     本店商品均为实物拍摄,颜色经专业校对,与实物平铺图 为接近,因电脑显示器的色彩对比度和色温等都有差异。

  •

    关于客服

     如您的咨询没能及时回复,可能是当时咨询量过大或是系统故障。您也可以拨打电话:18367879108

  •

    关于售后

     我们将提供完整的售后服务,正品保证。

  •

    关于发货

     根据产品大小、重量、到货地点选择快递或者物流,如需指定请联系客服。
     价格中的运费不是实际运费,具体运费请咨询客服。
