耐磨多级泵











      离心泵有立式、卧式、单级、多级、单吸、双吸、自吸式等多种形式。其主要的工作原理有：离心是物体惯性的表现。比如雨伞上的水滴，当雨伞缓慢转动时，水滴会跟随雨伞转动，这是因为雨伞与水滴的摩擦力做为给水滴的向心力使然。但是如果雨伞转动加快，这个摩擦力不足以使水滴在做圆周运动，那么水滴将脱离雨伞向外缘运动。就象用一根绳子拉着石块做圆周运动，如果速度太快，绳子将会断开，石块将会飞出。这个就是所谓的离心离心泵就是根据这个原理设计的。高速旋转的叶轮叶片带动水转动，将水甩出，从而达到输送的目的。

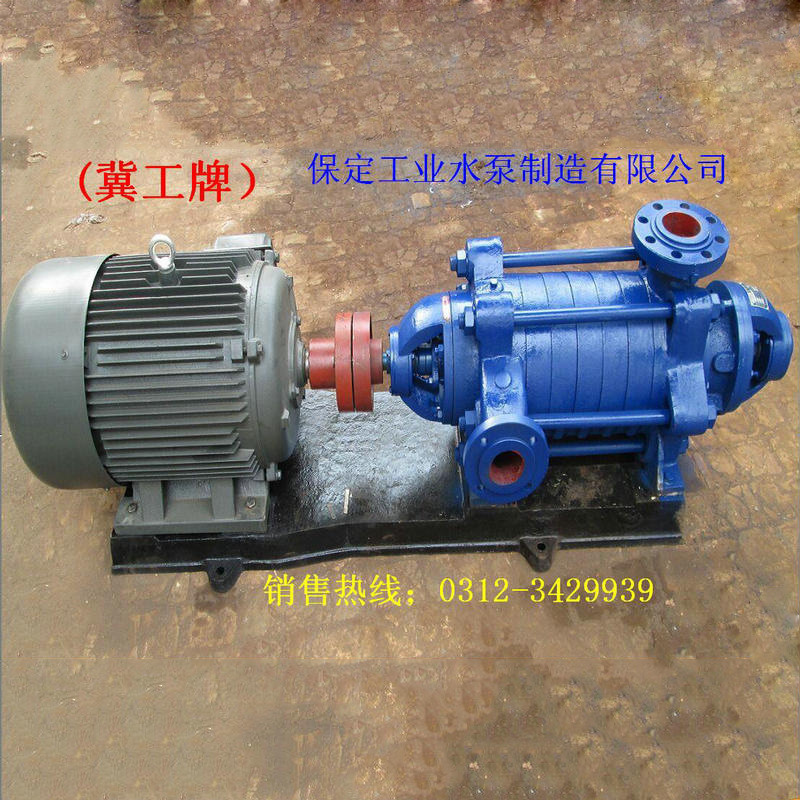

产品概述：       D、DG型泵是卧式单吸多级节段式离心泵。供输送清水（含杂质量小于1%，颗粒度小于0.1mm）或物理化学性质类似于水的其它液体。D型泵输送介质温度小于80℃，适用于矿山排水、油田注水、工厂和城市给、排水等场合。油田注水泵根据介质的腐蚀性，泵采用不同的材质。DG型泵输送介质温度小于105℃，适用于各种锅炉给水。 性能范围： 流量Q=6.3~450m3/h 扬程H=50~600m 型号意义： DG 46 - 5 0× 7 DG 锅炉给水泵 46 泵设计点流量m3/h 50泵设计点单级扬程m 7泵的级数（即叶轮数



型号	转速 n (r/min)	流量 Q		扬程 H (m)	效率 η (%)	功率(KW)		必需汽蚀余量 (NPSH)r (m)	叶轮 直径 (mm)	质量 (kg)
		立方米/时	L/S			辅功率 Pa	电机 功率
D 85-45×2   DG	2950	55	15.3	102	63	24.25	37	3.2
		85	23.6	90	72	28.94		4.2
		100	27.8	78	70	30.35		5.2
D 85-45×3   DG	2950	55	15.3	153	63	36.38	55	3.2
		85	23.6	135	72	43.4		4.2
		100	27.8	117	70	45.52		5.2
D 85-45×4   DG	2950	55	15.3	204	63	48.5	75	3.2
		85	23.6	180	72	57.87		4.2
		100	27.8	156	70	60.7		5.2
D 85-45×5   DG	2950	55	15.3	255	63	60.63	90	3.2
		85	23.6	255	72	72.34		4.2
		100	27.8	195	70	75.86		5.2
D 85-45×6   DG	2950	55	15.3	306	63	72.75	110	3.2
		85	23.6	207	72	86.81		4.2
		100	27.8	234	70	91.04		5.2
D 85-45×7   DG	2950	55	15.3	357	63	84.88	132	3.2
		85	23.6	315	72	101.3		4.2
		100	27.8	273	70	106.2		5.2
D 85-45×8   DG	2950	55	15.3	408	63	97.0	132	3.2
		85	23.6	360	72	115.7		4.2
		100	27.8	312	70	121.4		5.2
D 85-45×9   DG	2950	55	15.3	459	63	109.1	160	3.2
		85	23.6	405	72	130.2		4.2
		100	27.8	351	70	136.6		5.2
