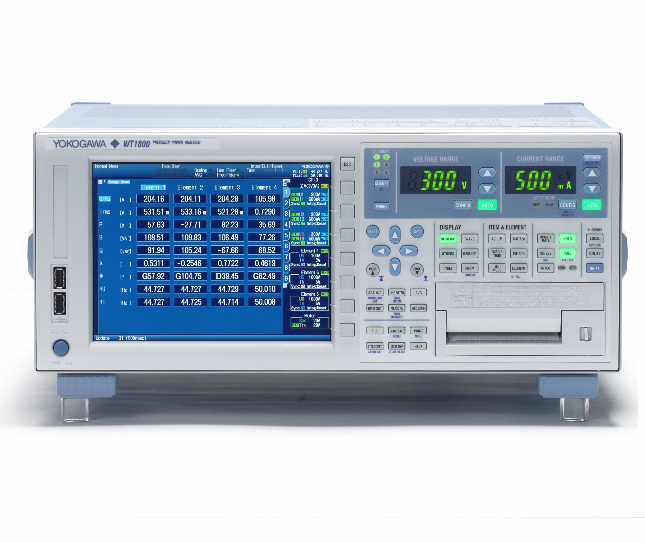

日本横河 WT1800E功率分析仪 1-6通道可选 WT1800升级版


undefined

YOKOGAWA广受赞誉的数字功率分析仪产品群再添新成员-WT1800功率分析仪,WT1800以创新的测量功能赢得电功率测量工程师的青睐。对于变频器、电机驱动器、照明系统、不间断电源、飞机电力系统、变压器测试和其它功率转换设备,此解决方案是测试产品效率和设计的理想选择。


WT1800E  产品特点

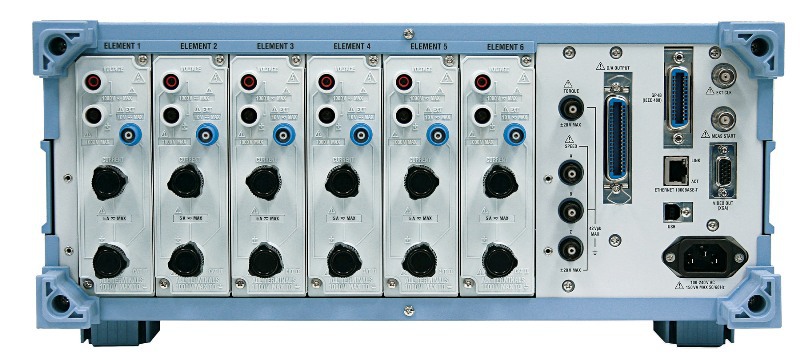

WT1800高性能功率分析仪不但可以测量节能设计中要求的微小电流,还可以测量大型负载中的大电流。其电压量程从1.5V到1000V,适用于各种应用。另外,WT1800可以从两个独立的系统输入三相功率(6个输入),只需一台仪器就可以以50ms的速度同时测量变频器的输入/输出信号。

?基本功率精度±读数的0.1%

? DC功率精度±读数的0.05%

?电压/电流带宽5MHz(-3dB,典型值)电压、5A直接输入、外部传感器输入

?采样率2MS/s(16位分辨率)

?输入单元数最多6个

?电流测量100μA ~ 55Arms(直接)

undefined
undefined
WT1800E 产品功能


undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
undefined
WT1800E 主要技术规格


型号

WT1800E

量程

基本功率精度(50/60Hz)

读数的0.1% +量程的0.05%

功率带宽

DC、0.1Hz ~ 1MHz

输入单元

1, 2, 3, 4, 5, 6

电压量程

1.5/3/6/10/15/30/60/100/150/300/600/1000[V]

电流量程(直接输入)

10m/20m/50m/100m/200m/500m/1/2/5[A]

或1/2/510/20/50[A]

电流量程(外部传感器输入)

50m/100m250m/500m/1/2.5/5/10[V]

电压和电流量程的精度保证范围

1% ~ 110%

测量参数

主要测量参数

电压、电流、有功功率、无功功率、视在功率、功率因数、相位角、峰值电压、峰值电流、峰值因数

峰值保持(瞬时最大值保持)

最大值保持

同时测量电压RMS/MEAN

平均有功功率

√(用户自定义功能)

有功功率积分(WP)(Wh)

视在功率积分(WS)(VAh)

无功功率积分(WQ)(varh)

频率测量

3通道(使用/FQ选件时多达12通道)

效率测量

电机评价

扭矩、转速输入(/MTR)(选件)

FFT频谱分析

无此功能

用户自定义功能

√(20个功能)

显示

显示器

8.4英寸XGA TFT彩色液晶显示屏

显示格式

数值、波形、趋势、棒图、矢量

采样频率

约2MS/s

测量/功能

谐波测量

(/G5)(选件)

双谐波测量

(/G6)(选件)

符合IEC标准的谐波测量

无此功能

IEC闪变测量

无此功能

周期分析测量

无此功能

Delta计算功能

(/DT)(选件)

DA输出

20个通道(/DA)(选件)

其他功能

存储功能(存储数据用内存)

约32MB

接口

GP-IB、USB、以太网、RGB输出(/V1)

数据更新周期

50m/100m/200m/500m/1/2/5/10/20[S]

移动存储器

USB

内置打印机

前面(/B5)(选件)

外部尺寸

约426(W)×177(H)×459(D)mm

重量

约15kg(含6个输入单元)


WT1800E 订购信息


型号

后缀代码

说明

WT1800  1个输入单元

WT1801E

一个输入单元

-01

50A


-10

5A


WT1800  2个输入单元

WT1802E

二个输入单元

-02

50A

50A


-11

5A

50A


-20

5A

5A


WT1800  3个输入单元

WT1803E

三个输入单元

-03

50A

50A

50A


-12

5A

50A

50A


-21

5A

5A

50A


-30

5A

5A

5A


WT1800 4个输入单元

WT1804E

四个输入单元

-04

50A

50A

50A

50A


-13

5A

50A

50A

50A


-22

5A

5A

50A

50A


-31

5A

5A

5A

50A


-40

5A

5A

5A

5A


WT1800  5个输入单元

WT1805E

五个输入单元

-05

50A

50A

50A

50A

50A


-14

5A

50A

50A

50A

50A


-23

5A

5A

50A

50A

50A


-32

5A

5A

5A

50A

50A


-41

5A

5A

5A

5A

50A


-50

5A

5A

5A

5A

5A


WT1800  6个输入单元

WT1806E

六个输入单元

-06

50A

50A

50A

50A

50A

50A

-15

5A

50A

50A

50A

50A

50A

-24

5A

5A

50A

50A

50A

50A

-33

5A

5A

5A

50A

50A

50A

-42

5A

5A

5A

5A

50A

50A

-51

5A

5A

5A

5A

5A

50A

-60

5A

5A

5A

5A

5A

5A

标准选项

电源线

-H

GB标准

语言

-HC

中文菜单

附加选项


/EX1

WT1801的外部电流传感器输入

/EX2

WT1802的外部电流传感器输入

/EX3

WT1803的外部电流传感器输入

/EX4

WT1804的外部电流传感器输入

/EX5

WT1805的外部电流传感器输入

/EX6

WT1806的外部电流传感器输入


/B5

内置打印机

选件

/G5

谐波测量

两者选一

/G6

同时双谐波测量


/DT

Delta运算


/FQ

增加频率测量


/V1

RGB输出


/DA

20通道DA输出


/MTR

电机评价功能

两者选一

/AUX

辅助传感器输入


/HS

高速数据采集


WT1800E 选件


AC/DC电流传感器

undefined

CT60/CT200/CT1000 电流输出型

? DC~800kHz/60Apk,DC~500kHz/200Apk,DC~300kHz/1000Apk
? 宽动态范围: -1000A ~ 0A ~ 1000A(DC)/1000A峰值
? 宽测量带宽: DC、最大800kHz
? 高基本精度:±(读数的0.05% + 30μA)
? 需要±15VDC电源、转接头和负载电阻。
