青岛青智8713B1电参数测量仪厂家青岛青智报价电参数测量仪价格

青岛青智 8713B1 电参数测量仪 0.5mA-40A 待机功耗测试，小功率测试功率计

8713B1电参数测量仪产品介绍

8713B1的设计采用了先进的32位高速处理器和双路24位AD转换器，具有高精度、宽动态范围、结构紧凑灵巧等特点，是新一代数字化电参数测量仪器，可以测量有效值电压、电流、有功功率、频率、功率因数。

其测试原理为：

电压有效值为：Urms＝(∫0TV2(t)dt/T)1/2

电流有效值为：Irms＝(∫0TI2(t)dt/T)1/2

有功功率为：P＝∫0TV(t)? I(t)dt/T

功率因数为：PF＝P/(Urms*Irms)

8713B1电参数测量仪8713B1功率计技术参数

参数	测量范围	工作误差	分辨率	备注
电压	(5～600)V	±(0.4%读数+0.1%量程)	0.1V	过载1.2倍量程
电流	0.5mA～2/40A	±(0.4%读数+0.1%量程)，自动换挡：由低到高在2A换高挡，由高到低在1A换低挡	0.01mA	过载1.2倍量程
功率	UIPF	PF>0.5 ±(0.4%读数+0.1%量程) PF<=0.5 ±(0.6%读数+0.1%量程)	0.01W
功率因数	0.1～1	± 0.01	0.001	电压值高于10%量程；电流值高于1%量程
频率	(45～65)Hz	0.1％*读数	0.01Hz	电压值高于10%量程

8713B1电参数测量仪8713B1功率计其他技术指标

其他参数	输入方式	电压电流均为浮置输入；电压输入阻抗约2MΩ；电流输入档阻抗约1mΩ
	测量信号最大峰值	电压电流均为最大量程的1.6倍
	A/D转换	速率约8k/秒，24位，电压、电流同时采样
	显示更新	约3次/秒
	继电器触点容量	250VAC，3A，阻性
	整机功耗	< 6VA
	仪表重量	约3.0 kg
	仪表尺寸	宽x高x深：260 x 112 x 303 mm
工作环境	大气压力	（86～106）kPa
	温度与相对湿度	（0～40）℃/≤85%RH
	仪表工作电源	AC（85～265）V 50/60Hz
安全要求	绝缘电阻	测量端子与电源线之间绝缘电阻不低于2MΩ
安全要求	耐电压	测量端子与电源线之间能承受2000V 50Hz正弦波电压

以上技术参数的说明中所用到的术语定义请参见GB/T 13978-1992《数字多用表通用技术条件》。

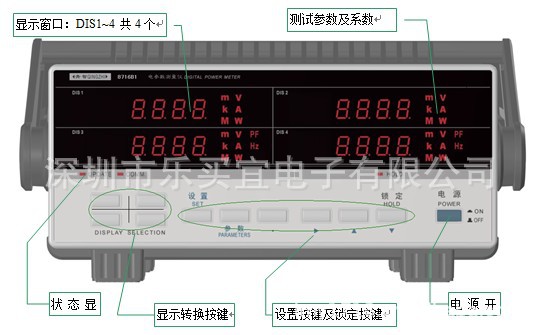

8713B1电参数测量仪前后面板图

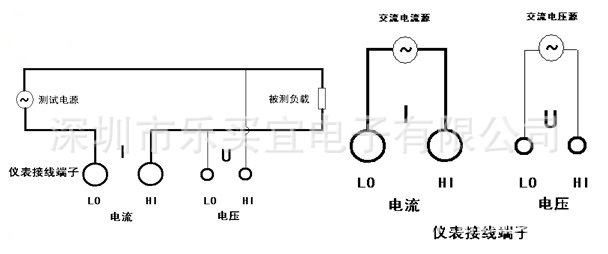

仪器接线示意图
