高清画面分割器又称高清图像分割器等,是针对高清信号1920×1080P的图像处理与控制设备，主要功能是在高分辨率的显示设备(平板/投影机)上以全屏或多窗口模式显示多路1080I/1080P图像信号，同时兼容较低分辨率的各类格式的图像信号。该系列产品包括YDS3004（4分割）、YDS3006（6分割）、YDS3009（9分割）、YDS3012（12分割）、YDS3016（16分割）、YDS3024（24分割）。分割器采用插卡式设计，结构配置灵活、扩容方便、稳定性高、易维护，用户可根据需要选择适合的分割个数。高清画面分割器YDView系列产品是一款专业的视频处理与控制设备，它能够支持多路高清或标清视频输入CVBS、VGA、DVI、HDMI、SDI等多种信号，以全屏显示或者多窗口的模式通过一个DVI端口输出给显示设备。该产品有如下优点：
1.输入的多路视频信号和VGA信号，单机最大可以支持10个画面显示。显示包括复合视频CVBS，数字高清视频HDMI1.3(HDCP1.3),模拟电脑信号VGA,数字电脑信号DVI1.0,3G/HD SDI等。其中复合视频支持NTSC、PAL、SECAM制式的自适应处理；高清视频支持隔行和逐行输入，分辨率支持480I到1080P@60HZ；电脑信号分辨率支持640X480@85HZ到1920X1200@60HZ。DVI支持多种输出模式，包括VGA、DVI输出。
2.可以随意调整图像位置，大小，设置图像的拼接或分割。
3.多种显示模式
YDView系列有多种不同的显示模式,具体如下:
A. 单幅全屏模式—可以任选其中的一个通道全屏显示;
B. 多幅满屏模式—把所有的输入信号平均并列全屏显示;
C. 画中画模式—以某幅画面为背景,其他通道的画面采用画中画形式平铺显示
D. 漫游叠加缩放模式—可以对不同通道的画面,进行窗口叠加显示
4. 控制方式：RS232串口。
5. 预设场景以及场景记忆功能。
6. 先进的纯硬件设计架构
与基于计算机的多屏分割器或者嵌入式处理方案不同，YDView采用了纯全硬件架构模块设计。对高分辨率计算机信号或者蓝光DVD1080P信号能得到实时采样、传输和处理，不会出现图象延迟，拖尾或抽帧现象，确保高质量的完美画面
7. 高可靠性
YDView系列采用专业视频模块设计，可稳定地长时间运行，满足每周七天、每天24小时的工作需求。因采用全硬件设计架构，用户开机后3秒内即可输出稳定的图象
高清多画面分割器YDView系列产品适用于网络操作中心、公共控制中心、智能交通管理中心、处理中心、民用或军事监视系统、呼叫中心、金融中心、视频会议等。本系列画面分割器采用高速图像处理芯片，能够同时显示多个动态高清画面。本设备图像处理过程完全硬件化，操作非常简便，是一款性能强大的高端图像拼接处理设备。

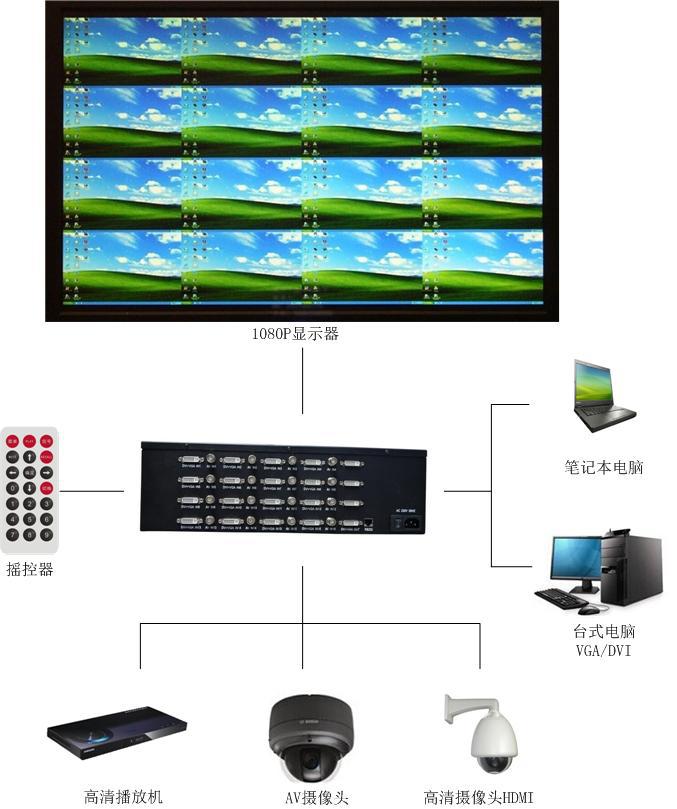

系统拓扑图：
分割器技术指标
YDView系列拼接分割器的主要技术指标：
|
名称 |
规格 |
|
RGB输入 |
|
|
输入接口 |
HD15 |
|
同步模式 |
HV分离同步、复合同步、绿同步 |
|
像素时钟 |
165MHz |
|
分辨率 |
640x480/85HZ 至 1920x1200/60HZ |
|
色彩深度 |
24bit,1677万色 |
|
缩放和显示 |
无限制 |
|
图像控制 |
移动、变形、亮度、对比度、色温； |
|
HDMI/DVI输入 |
|
|
输入接口 |
HDMI(兼容DVI信号) |
|
分辨率 |
支持480I~1080P输入，DVI信号支持640x480/85HZ 至 1920x1200/60HZ |
|
色彩深度 |
24bit,1677万色 |
|
缩放和显示 |
无限制 |
|
图像控制 |
移动、变形、亮度、对比度、色温； |
|
SDI输入(可选) |
|
|
速率 |
143Mbps～2.97Gbps |
|
输入格式 |
480I,576I,720P50/60，1080I50/60，1080P24/25/30，1080P50/60 |
|
标准 |
SMPTE 259M、292M、344M、424M、 |
|
视频（AV）输入 |
|
|
输入格式 |
NTSC、PAL或SECAM |
|
识别方式 |
自动识别 |
|
图像控制 |
移动、变形、亮度、对比度、色温； |
|
输出 |
|
|
输出接口 |
DVI－I连接器 （适合模拟和数字，包括DVI－I至HD15适配器） |
|
输出格式 |
模拟和数字信号同时输出 |
|
输出分辨率 |
640x480 至 1920x1200 |
|
输出刷新频率 |
60Hz |
|
色彩深度 |
24bit,1677万色 |
|
其它 |
|
|
控制端口 |
RS232 |
|
控制软件 |
YDview |
|
供电 |
AC 90-240V/50-60HZ |
|
显示单元 |
单个机箱最多可以支持24个显示单元，单元较多时机箱可以级联使用 |
|
功耗 |
8W/路 |
|
机箱规格 |
1U（9分割以上机箱为5U） |
|
尺寸 |
长x宽x高400mmx 270mm x 44.5mm（9分割以上机箱为490mmx390mmx310mm） |
|
重量 |
2KG（9分割以上机箱为20KG） |
