Panasonic切割机

Panasonic切割机YP-100PF3空气等离子切割机

相数 - ３

额定频率 Hz 50/60 (共用)

额定输入kVA：9.81(切割)13.74(切割)17.67(切割)

额定输入 kW：7.27(切割)10.4(切割)13.87(切割)

最高空载电压 V 295 300

额定输出电流 A 60 80 100

额定输出电压 V104(切割)124(气刨)112(切割)132(气刨)120(切割)140(气刨)

额定负载持续率 % 100 100 60

输出电流调整范围 A 15 ～ 60 ，15 ～ 80 ，15 ～ 100

控制方式 - IGBT逆变方式

电源冷却方式 - 强制冷却

外壳防护等级 - IP21S

绝缘等级 - 主变130℃(电抗器180℃)

电磁兼容分类 - A类

外形尺寸：(宽 × 深 × 高) 290 × 606 × 559mm

重量  :  43 kg  48kg

全数字控制等离子切割机，全面升级！

起弧成功率高、切割速度快、切断面垂直度高、切断面平滑度好、表面挂渣量少、薄板变形小

使用方便的“切割导航功能”

专业的切割规范设定，使切割操作更加简便、专业、人性化。

1.材质选择

使用旋钮可选择碳钢、不锈钢、铜、铝材质。

2.板厚选择

确定材质后，使用旋钮选择板厚。

3.手动/自动选择

使用旋钮可选择手动【Hnd】/自动【Aut】

4.专业、合理的切割规范

切割机循环显示出合适的切割电流、切割速度及割炬与母材的距离

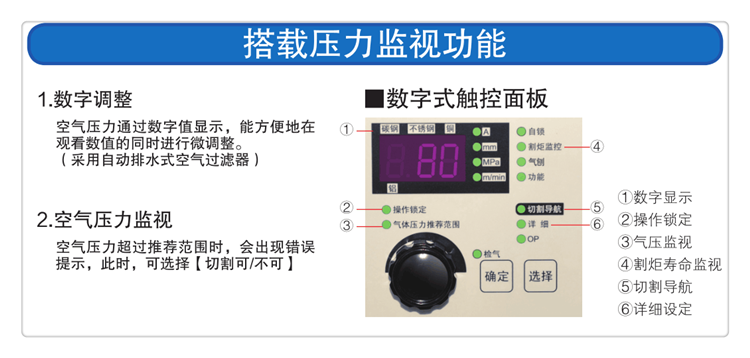

搭载压力监视功能

1.数字调整

空气压力通过数字值显示，能方便地在

观看数值的同时进行微调整。

（采用自动排水式空气过滤器）

2.空气压力监视

空气压力超过推荐范围时，会出现错误

提示，此时，可选择【切割可/不可】

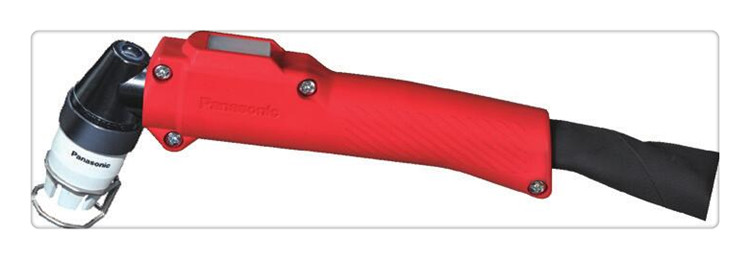

III 型长寿命等离子弧割炬

■操作性耐用性增强

■切割精度更高，电极寿命更长

■具有割炬保护功能

等离子弧气刨

与碳弧气刨相比，噪音降低10db以上，电极相当于5-6根碳棒的

气刨量。

将割嘴更换为气刨嘴（TET02502）即可实现空气等离子弧气刨（启用气刨功能，需在操作面板的详细菜单中，将气刨功能设定为有效）

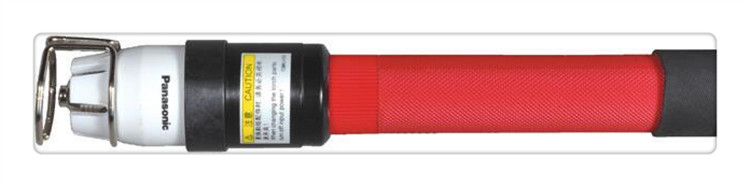

新型割炬切割薄板得心应手

■ YT-03PD3割炬适用于薄板切割，热影响区小、变形小，从而实

现更好切割效果！

面向应用的各种切割功能

1.涂装钢板的切割  【不去除涂料就进行切割】

注意！涂料在蒸发时，在通常的烟雾之外会额外产生有害气体。请一定制定换气对策或佩戴呼吸防护用具。

2.脉冲切割【轻松地切割薄板】

使用方法：在电源的详细菜单中，将脉冲切割设为有效

3.穿孔【在薄板上穿孔】

倾斜约1-5°注意！在薄板上穿孔时，按图示方式穿孔。



产品序列号   YP-060PF3HGE   YP-080PF3HGE   YP-100PF3HGE

额定输入电压 V AC380(±20%)
