无压风门

该风门是目前我国煤矿井下较为理想的一种风门。它打破了长期以来老式传统风门的结构形式,巧妙地把作用在风门上的风压通过平衡机构将其转化为一种内力,将其平衡掉。充分显示出该风门结构独特、简单实用、安全可靠等突出优点。受到了专家及用户的高度评价,认为该无压风门属国内首创,技术性能处国内领先水平。产品远销河北、河南、山东、山西、安徽、湖北、陕西、云南、重庆等各矿山企业,产生了极大的经济效益和社会效益,有着广阔的推广前景。

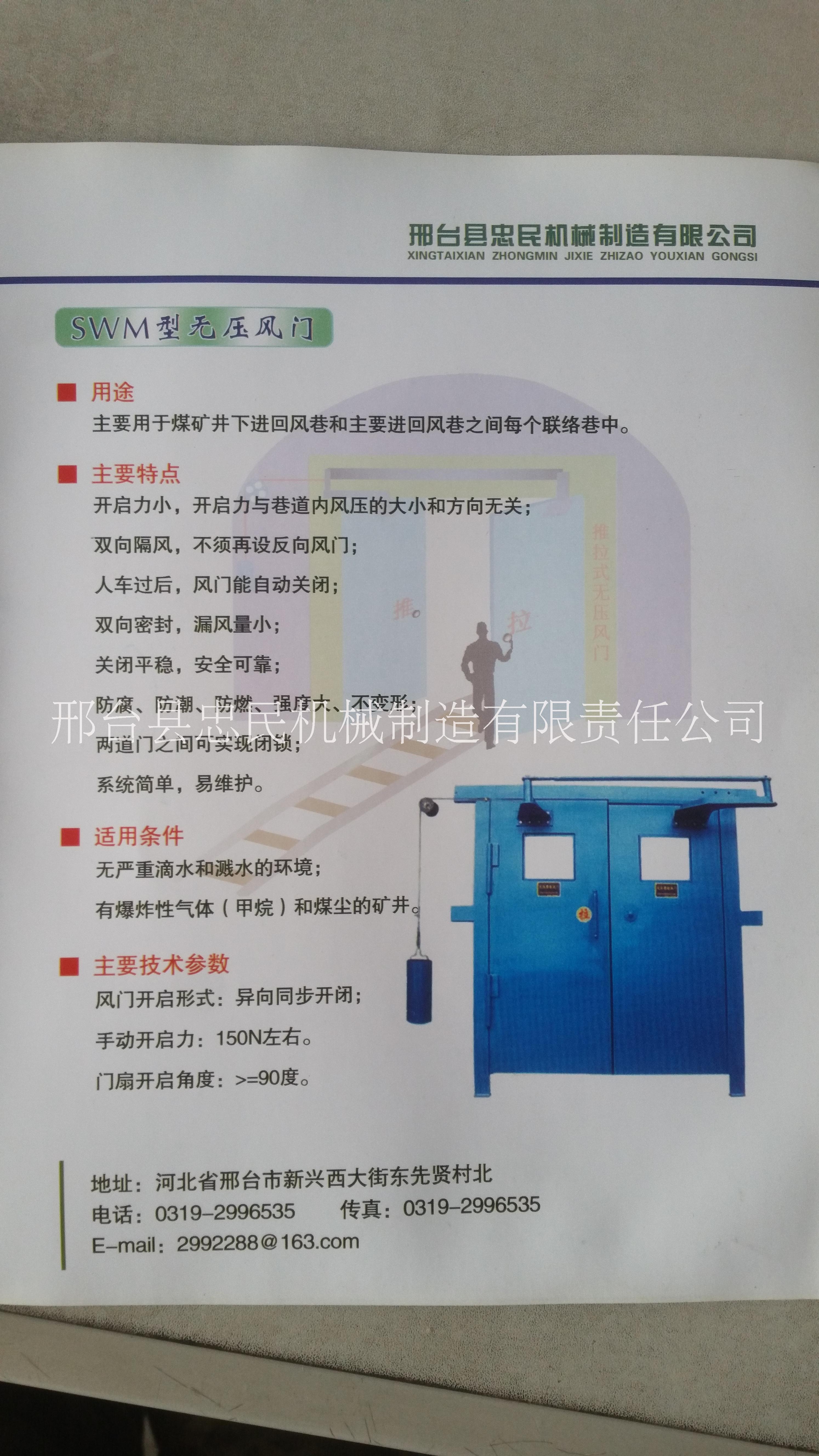

一、            用途

SWM型无压风门主要用于煤矿井下进回风巷和主要进回风巷之间每个联络巷中。

二、            主要特点

开启力小,开启力与巷道内风压的大小和方向无关;

双向隔风，不须再设反向风门;

人车过后,风门能自动关闭;

双向密封,漏风量小;

关闭平稳,安全可靠;

防腐、防潮、防燃、强度大、不变形;

两道门之间可实现闭锁;

系统简单,易维护。

三、            适用条件

无严重滴水和溅水的环境;

有爆炸性气体(甲烷)和煤尘矿井。

四、            主要技术参数

风门开启形式:异向同步开闭;

手动开启力:150N左右。

门扇开启角度:>=90

五、            门体结构

门体主要由门框、门扇、平衡机构及配重等部分构成。门框、门扇均采用钢制焊接结构。

调节配重，风门能自动关闭。门扇与外动力连接后可实现风门自动。（详见安装说明图）

六、            安装调试

1、SWM系列无压自动风门的安装要求

(1)、安装之前需矿方所备物品有：扳手、水平仪、吊线、过木和垫片。

(2)、要求风门铅直平整、不扭曲,关闭严密。

(3)、密封严密，开启灵活。

2、安装步骤

(1)、先在轨道两侧适当位置凿坑。在距轨面150mm处垫铁板5找平(如果两轨面不平，以高轨面为准)。

(2)、在巷道内放置两个横木，再将门扇放上，用M16螺栓将门梁与门框固定在一起。门扇的下部用铁丝或夹板将两扇门固定在一起。

(3)、立起门扇，调整左右距离，并用水平尺调平。门梁必须水平，两扇门必须在同一个垂直面内，门扇关闭严密。

(4)、门扇调整好后，用木撑或铁丝将门扇固定。

(5)、开始砌墙，在合适位置将导向轮固定到墙内。过木要放到门墙上，用两根过木将门梁夹住，切不可将过木直接压到门梁上。过木的合适位置是：过木的下缘应比门梁的上缘略低5mm左右。

3、调试

(1)、门墙凝固后,即可将连杆机构2、锁拉手6、拉手14、吊桶8等配件装上，然后关上门，调整连杆机构上的连杆，直到门扇关严为止，随后用搬手将连杆的锁紧螺母拧紧即可。

(2)、吊桶内加沙或其他重物，使风门能够平稳关闭即可。

4、 维护

(1)、对在运输、安装过程中损坏的密封条进行更换。

(2)、对门上的紧固件要涂油以防日后锈死而更换不便。

说明：风门的净尺寸(宽×高) 为：S×h (mm)

净宽S：指门扇开展后两门扇间的最小距离

净高h：指轨面与门梁下缘间的距离
