箱式电阻炉

950℃箱式电阻炉

一、用途：本系列箱式电阻炉系周期作业式电阻炉，主要供一般金属零配件、五金模具、碳钢、合金钢机件等金属材料在空气中进行正火、淬火、退火、烧结及其它热处理加热之用。若生产工艺需要，可通入保护气氛，以减少零件的yang 化。

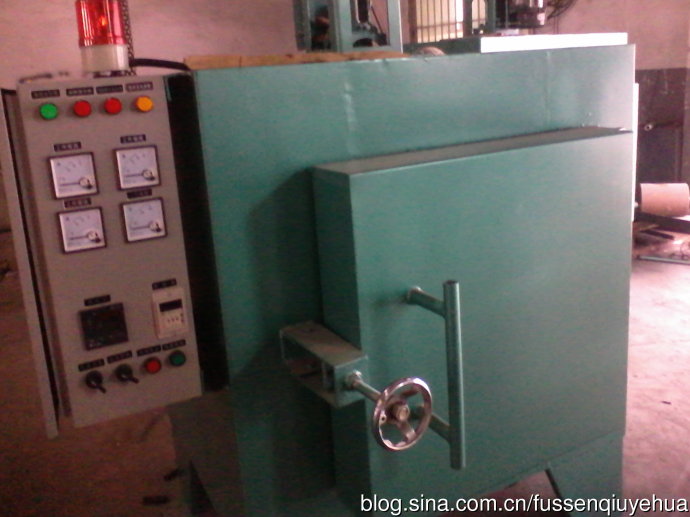

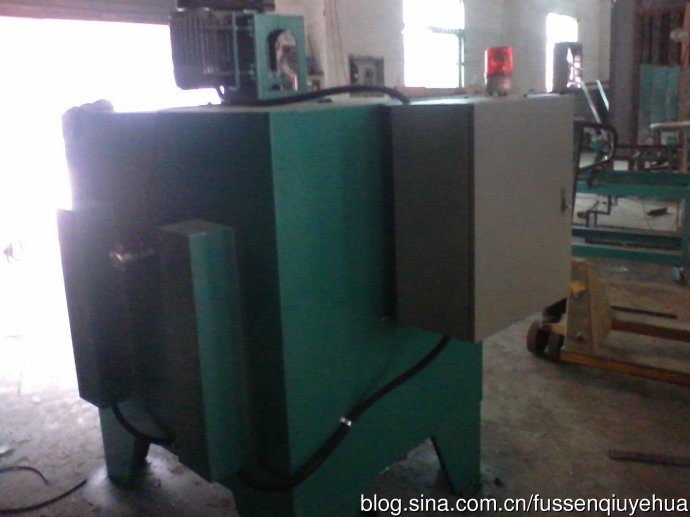

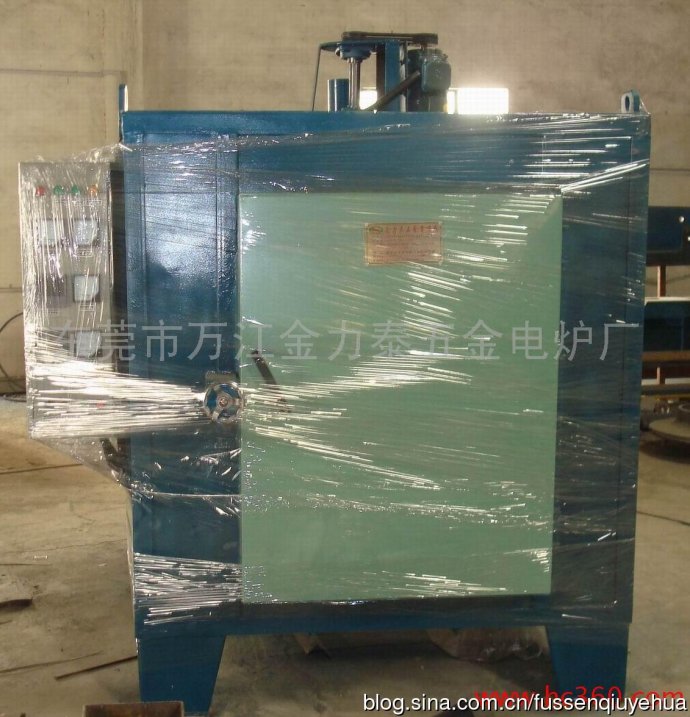

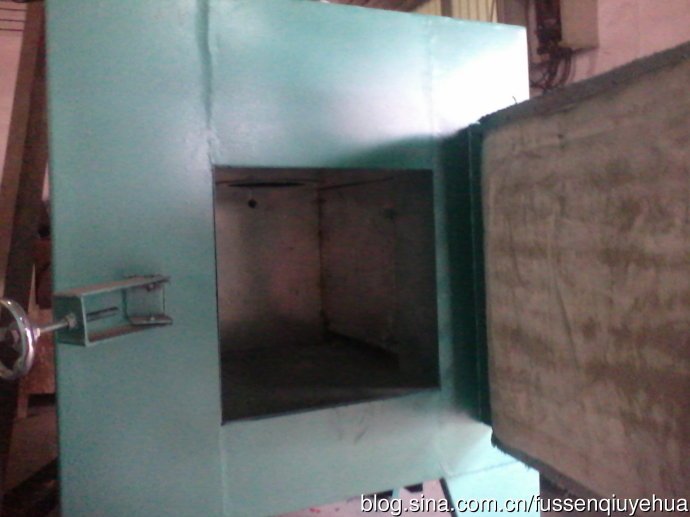

二、结构简介：本系列箱式炉主要由炉壳、炉衬、炉门升降装置、加热元件及配套电器控制系统等组成。炉壳由角钢及钢板焊接而成，炉壳内采用轻质耐火材料混合砌成炉膛，炉壳与外壳之间填满保温材料。加热元件采用高电阻合金丝绕制成螺旋状，安置于炉膛二侧及炉底搁丝砖上，被加热工件放置在炉膛内用耐热合金钢铸成的炉底板上。


炉门的升降通过手摇链轮进行的，炉门左侧的重锤用作平衡炉门重量，当启闭炉门过重或过轻时，可增减平衡重量。炉门顶部装有行程开关，与炉门启闭进行联锁，当炉门开启时电源自动断开，以保障操作人员的安全。

三、主要技术参数

950℃箱式电阻炉参数
	型号	RX3-15-9	RX3-30-9	RX3-45-9	RX3-60-9	RX3-75-9
数据名称
额定功率（KW)		15	30	45	60	75
额定电压（V)		380	380	380	380	380
额定温度（℃）		950	950	950	950	950
相数		3	3	3	3	3
加热元件接法		Y	Y	Y	YY	YY
工作尺寸	长(mm)	650	950	1200	1500	1800
	宽(mm)	300	450	600	750	900
	高(mm)	250	350	400	450	500
空炉升温时间（H)		≦2.5	≦2.5	≦2.5	≦3.0	≦3.5
最大装载量（KG)		80	200	400	700	1200
外形尺寸	长(mm)	1450	1920	2220	2690	3030
	宽(mm)	1300	1620	1930	2180	2350
	高(mm)	1790	2140	2190	2240	2440
电炉质量（KG)		1100	2000	2500	4500	5200
