单双吊钩式抛丸机厂家



抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。同时钢丸或铁丸高速撞击零件表面，造成零件表面的晶格扭曲变形，使表面硬度增高，是对零件表面进行清理的一种方法，抛丸常用来铸件表面的清理或者对零件表面进行强化处理。一般抛丸用于规则形状等，几个抛头上下左右一起，效率高，污染小。造船业，抛丸、喷砂是普遍使用的。但是无论是抛丸还是喷砂，都是使用压缩空气的形式。当然并不是抛丸就非用高速旋转的叶轮不可。在修、造船业一般来说，抛丸（小钢丸）多用在钢板预处理（涂装前除锈）；喷砂（修、造船业用的是矿砂）多用在成型的船舶或者分段，作用是把钢板上的旧油漆和锈除掉，重新涂装。在修、造船业，抛丸、喷砂的主要作用是增加钢板涂装油漆的附着力。



其实铸造件清理不只是用抛丸，对于大件一般先进行滚筒清砂，就是把铸造件的冒口切除后放在滚筒内滚，由零件在滚筒内互相碰撞，把表面的砂大部分先清掉再进行抛丸或喷丸的。抛丸丸子大小是1.5mm。



研究表明，就破坏而言，金属材料表面存在拉应力时比压应力要容易的多，表面呈压应力时，材料的疲劳寿命大大提高，因此，对于轴类等容易疲劳断裂的部件通常采用喷丸形成表面压应力，提高产品寿命，此外，金属金属材料对拉伸很敏感，这就是材料的拉伸强度比压缩强度低的多的原因，这也是金属材料一般用拉伸强度（屈服，抗拉）表示材料性能的原因。

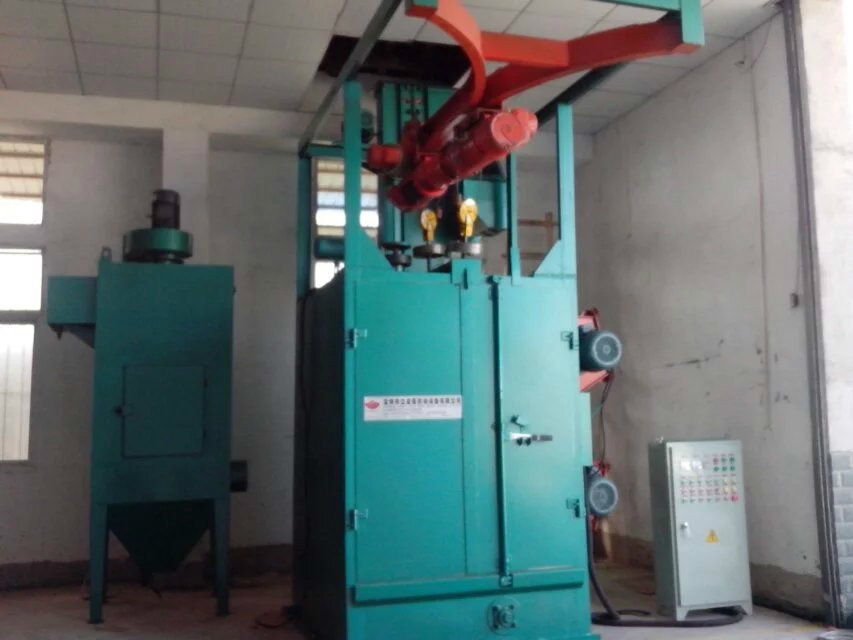

 吊钩式抛丸机分为单吊钩和双吊钩，吊钩式抛丸机由两个吊钩装载工件交替进入抛丸清理室内。利用抛丸器将0.2~0.8的弹丸抛向工件的表面，使得工件的表面达到一定的粗糙度，让工件变得美观，或者改变工件的压应力提高寿命。本机型广泛应用于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。并且本机型适合于不宜碰撞的细长、薄壁件的清理。吊钩式抛丸机作为抛丸清理机的标准机型，其工作圆筒直径从900到1300 mm, 高度从1300 到2200 mm. 标准机型带有2-7个抛头，最大承载量达10000公斤，这款抛丸机的生产效率相当高，灵活性跨度也相当大，是理想的清理强化设备，并且操作简便，只需将要处理的工件装载上机器，按下启动按钮，经过一个很短的时间（一般为5-7分钟），即完成了整个清理过程，清除掉所有粉尘和残余丸料，主要适用于各种中、大型铸件、锻件、焊件、热处理件的表面处理，包括易碎和形状不规则的工件。

2结构

 吊钩式抛丸清理机为吊钩式清理设备，由抛丸清理室、提升机、分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、吊钩行走轨道、吊钩系统、自转装置、地基、除尘系统及电气控制部分等组成。

抛丸清理室

 抛丸清理室由室体和护板等组成。除尘口设置在后侧壁上。抛丸清理室壳体为钢板、型钢焊接结构，

 使用轧制Mn13护板，使用寿命10年

是对工件进行抛丸清理的密封、宽敞的操作空间。抛丸清理室的一侧壁上装有 2 套 QX130 型抛丸器总成，保证对被清理工件进行全面的抛丸清理。室体内受抛丸器直接抛射的区域衬有厚度为12mm 的 进口轧制Mn13护板，单班生产使用寿命可以达到十年。其它区域采用65Mn 板防护。护板均用防护螺帽压紧，便于必要时拆装更换。室体下部由钢板围成斜边形成漏斗，以使弹丸流入底部的螺旋输送器中。该钢板上也铺以护板进行防护。在螺旋输送器的上方，铺有钢漏板，漏板的上方又铺耐磨橡胶板。使用时，耐磨橡胶板应铺在抛丸器的正前方，以保护下面的钢漏板，延长其使用寿命。本机标准型配置为人工手动开关门方式。本机设计为对开门形式,大门内侧铺以耐磨橡胶护板，采用钢压板并用六角特制螺母压紧；四周粘有泡沫橡胶胶条，对大门四周进行有效密封；下方设有收丸槽，将开门时带出的小部分弹丸收入室体内，防止弹丸落到地面上使人滑倒受伤。在大门的门轴上设有油杯，以便对大门活页内的轴承定期润滑。
抛丸器

 抛丸器主要由叶轮、叶片、分丸轮、定向套、罩壳、护板、主轴、进丸管等部分组成。

本机所用 Q327 型悬臂离心式抛丸器具有高效、安装维修方便、占用空间小、能进行左右
旋转等优点。叶片在迅速旋转的过程中，靠离心力的作用固定，不需任何固定装夹具。拆卸
叶片时，只须轻击叶片外端便可将叶片卸下，拆卸八片叶片只须 10-20 分钟。另外，本系列抛丸器还能在拆卸叶片的同时检查分丸轮及定向套的磨损情况。另外抛丸器的主轴是安装在罩壳上，而罩壳上固定主轴及定向套的孔是一次性加工的，从而减少了分丸轮对弹丸的磨擦和将定向套挤裂的现象，同时也大大提高了抛丸效率。定向套在使用过程中，应经常检查矩形窗口的磨损情况，当窗口磨损 5 毫米左右后，须后转 5 毫米左右（按叶轮旋转方向），当窗口损耗 15 毫米以上时应更换，否则弹丸的径向散射角将按比例增大，以致加快护板的磨损和降低清理效率。
3抛丸器调整方法

 在调节吊钩式抛丸机的抛丸器时，应注意抛丸器的定向套位置。应使弹丸抛射全部覆盖在被清理的工件上，否则会影响清理效率。

定向套窗口的位置，必要时可在一块木板上涂以黑墨或铺设一张厚纸，放在被清理工件的位置处，启动抛丸器，人工向抛丸器的进丸管中加入少量的弹丸，检查抛射带的位置，如抛射区位置不正确，应调整定向套，以获得理想的位置为准。
定向套调整好后，可进行负荷试车，经过 30 分钟的抛丸后再加入 400Kg 的弹丸。
斗室提升机

 斗式提升机由摆线针轮减速机及机座、上下滚筒、输送胶带、料斗、封闭料筒和涨紧装置组成。斗式提升机的下端进料口与螺旋输送器相连，上端出料口与丸砂分离器相连。提升机罩壳采用焊接结构，外形美观、刚性好。提升机罩壳上设有检修门，可维修及更换料斗。打开下

罩壳上的门盖，可以维修下部传动，排除其底部弹丸堵塞.本机采用平皮带转动。工作时，固定在输送胶带上的料斗将提升机底部的丸料刮起，然后在提升机电机的驱动下，将丸料提升至提升机顶部，最后靠离心重力方式落料，将丸料输入丸砂分离.同时提升机设有一套涨紧装置。当使用一段时间皮带松弛时，可以通过调节提升机上部两侧的调整螺栓来涨紧皮带。调整范围为 100 毫米，调整时应注意使两端的调节量一致.

抛丸砂分离器

 本机采用先进的满帘幕式丸砂分离器。分离器由分离器螺旋、滚筒筛、丸料仓等组成。在丸砂分离器的漏斗处设有加料口，用来向设备补充新弹丸。从斗式提升机流入的丸砂混合物，由分离器螺旋送至滚筒筛中。滚筒筛设有内、外螺旋片。工作时，内螺旋片将砂块等大颗粒杂物动送至排渣口排出。过筛后的丸、砂及粉尘混合物由滚筒筛外螺旋片推送，并且使其沿分离器全长均匀布料，然后丸料通过分离器重锤的调节，呈流幕状态均匀流至分离器底部。此时，分离器风机通过分离器抽风孔抽风。利用重力风选原理，将弹丸和金属氧化皮碎片、破碎弹丸、粉尘有效分离，大颗粒废料从分离器丸料溢流口流出，细小丸料、粉尘从废料出口流出，弹丸进入丸料仓进行循环.

吊钩系统

 由吊钩、 减速装置、电动葫芦零部件等组成。本系统完成吊挂工件、提升工件、将工件运进

 DISA吊钩密封系统

室体、在自转装置的驱动下使工件在清理室内自转等功能。
4优点

 1.采用大抛丸量、高抛射速度的国际上第四代悬臂离心式抛丸器，能显著地提高清理效率、

获得满意的清理质量。
2.模拟抛射图（包括抛丸器型号、个数和空间布置位置的确定等）及抛丸机的全部图纸均完全
采用计算机辅助设计(CAD)绘制，抛丸器的选用及布置更为合理。提高了弹丸的利用率和劳
动生产率，保证了清理效果，减小了对室体护板的磨损。
3.采用备受欢迎的无地坑结构形式，既节省了地坑基础的施工费用及时间，又解决了南方用
户因地坑存水而造成的提升机内的丸砂锈蚀结块问题。
4.清理室内热区采用 轧制Mn13 板防护，相对于以前的橡胶板防护，其使用寿命大大提高，且
外形美观、易于更换，是当今最流行的清理机室体防护方式。
螺旋输送器

 螺旋输送器位于抛丸室的底部，由螺旋轴、叶片、两端轴头等组成。叶片焊接在螺旋轴上。提升机的下部滚筒装配在螺旋轴靠近提升机的一端上。通过提升机下部的摆线针轮减速机带动螺旋输送器运转。工作时，螺旋输送器将丸砂混合物输送到提升机的底部，再由提升机将其提升至上部并卸入分离器中进行丸砂分离。螺旋输送器与提升机共同组成弹丸的收集回收系统。

5工作原理本机工作时，当准备工作（除尘系统、提升机、螺旋输送器等运行）完毕后，机器开始正常工作。首先，吊钩下降吊起工件，上升至一定位置，然后沿轨道进入抛丸清理室，当到达预定位置后停止并开始自转。此时关闭抛丸清理室大门，打开抛丸器，开供丸闸，

开始对工件进行抛丸清理。重复此过程直至工作完毕，按顺序停机。

 DISA吊钩抛丸机

.工作程序
1. 除尘系统运行
2. 提升机开
3. 螺旋输送器开
4. 分离器开
5. 吊钩在清理室外装载工件，升至一定高度，接触行程开关以后停止。
6. 吊钩进入清理室内，到予定位置后停止
7. 清理室大门关闭，吊钩开始旋转
8. 抛丸器开
9. 供丸闸开，清理开始
10. 吊钩所挂工件清理完毕，供丸闸门关
11. 抛丸器停
12. 吊钩自转停
13. 清理室大门开，吊钩移出清理室
14. 吊钩在清理室外卸工件
15. 重复 6. 7. 8. 9. 10.11.12.13.14 各步
16. 若继续工作，转至第 5.步
17. 供丸闸、抛丸器自动关停，停吊钩转，停螺旋输送器，停分离器，停除尘器，整机工作停止。

吊钩式抛丸机适合于化工、电机、铸造、建筑、机床等行业的中、小型铸、锻件的表面清理或强化处理。特别适合于多品种、小批量的铸件、及钢结构件进行表面清理及抛丸强化，以去掉工件表面的少量砂芯、粘砂及氧化皮；适合于不宜碰撞的细长、薄壁件的清理。我们应用抛丸清理技术来达到除锈、强化的目的，是因为抛丸清理现在仍然是世界上最经济和最可靠的方法。

6试车

 很多人刚开始使用吊钩式抛丸机都不知道要注意些什么,其实只要注意以下五个要点，操作起来就会得心应手了.

1. 仔细检查机器的各部件是否连接牢固；
2. 按照本说明书第六部分的要求进行润滑；
3. 空载试车 2～3 小时
4.若以上各步骤没有发现问题，则打开提升机和螺旋输送器，从清理室大门处向设备中加入约 600Kg 的新弹丸。这些弹丸经螺旋输送器的输送和提升机的提升，最终贮存在分离器下部的料斗内。开车后，这些弹丸将通过料斗下部的电动供丸闸阀流入抛丸器，对清理室内的待清理工件进行抛丸清理。
5.在调节抛丸器时，应注意抛丸器的定向套位置应使弹丸抛射全部覆盖在被清理的工件上，否则会影响清理效率。定向套窗口的位置，可参考图五所示位置行安装，必要时可在一块木板上涂以黑墨或铺设一张厚纸，放在被清理工件的位置处，启动抛丸器，人工向抛丸器的进丸管中加入少量的弹丸，检查抛射带的位置，如抛射区位置不正确，应调整定向套，以获得理想的位置为准。定向套调整好后，可进行负荷试车，经过 30 分钟的抛丸后再加入 400Kg 的弹丸。按照以上5个步骤安全试车才能保证吊钩式抛丸机的正常运行
具体参数

 工件吊挂范围

ф1200*1500mm
ф1000*1200mm
机器外型尺寸
4900*2700*4600mm
4250*2200*4500mm
机器总量
5380kg
4980kg
吊钩数
1/2只
1/2只
吊钩最大载重
200/500/1000/2000/5000kg
200/500/1000/2000/5000kg
抛丸器型号、功率
ф420, 11/15kw
ф420, 11/15kw
抛丸量
2*180/250kg
2*180/250kg
在空运转调试时，吊钩式抛丸机要按照以下步骤来：

1、吊钩式抛丸机在试验运转前必须先熟悉使用说明书中的有关规定，对吊钩式抛丸机的结构、性能做全面的了解；
2、开机前必须先检查各紧固件是否有松动现象，及机器的润滑情况是否合乎要求；
3、吊钩式抛丸机要求装配正确，开机前应对各部件、电机等进行单动试验。各电机旋向应正确，提升机皮带应松紧适中，无跑偏现象。
4、应检查各电机的空载电流、轴承温升、减速器、抛丸量是否动转正常，发现问题应及时查明原因，进行调整；
5、吊钩式抛丸机的单动设备没有问题后，可依次启动除尘器、提升机，抛丸器进行空运转试验，空运转时间为一小时。
7保养窍门

吊钩式抛丸机的保养窍门--

1.工作前检查员工之间的交接记录。
2.检查是否有杂物落入机内，及时清除以防堵塞各输送环节造成设备故障。
3.运转前要每班进行二次检查护板、叶片、叶轮、橡胶帘、定向套、辊子等易损件磨损情况，及时更换。
4.检查各电器运动部件的配合，螺栓连接是否松动，及时拧紧。
5.抛丸机设备注油点定期检查各部位加注油是否符合规定。
6.对抛丸机的室体护板每天进行检查，有损坏应立即更换。
7.操作工对清理效果应随时检查，如有异样应立即停机，并对设备进行整体检查。
8.操作人员开机前必须检查控制柜（面板）各类开关是否在所需设定位置（包括各电源开关）然后才能开机，以免误动作，损坏电气及机械设备，造成设备损坏。
9.密封件必须每天检查，如被损坏立即更换。
10.经常检查钢材清理质量，必要时可调整弹丸抛射角度和辊道输送速度 ，更要正确的按照操作规程操作。
8故障分析排9单吊钩式工作方法：

 将工件吊放在吊具上，用电动葫芦或电动小车将其送入工作室内，关门后进行清理，工件在抛丸室内进行自转或小移位，使工件受到均匀抛丸。

适用范围:
吊钩式抛丸机,周期作业方式,工件吊挂着受抛,互不碰撞;设备远行可靠、经济实惠。尤其适用于各种可吊挂的小型铸件、钢精构件、铝合金压铸件。
用途：
本机广泛应用于各类机械、汽车、机车车辆、船舶等。行业的中小型铸锻件钢结构件的表面处理或强化处理，用以除锈、光整，改善工件表面状态，清除内应力，延长其使用寿命。
优点：
1.特别适用于不宜碰撞的工件，如齿轮等的清理强化。
2.工件形状特点要便于吊挂，可多品种同时生产。
3.生产效率高，设备故障率低，性价比高。
操作程序

 以下是吊钩式抛丸机的操作程序，操作者必须熟知，以免抛丸机故障及事故的发生。

1、 除尘系统开；
2、 吊钩在室外装工件；
3、 吊钩开入室内，运行停止；
4、 大门关闭，吊钩自转开始；
5、 提升机开；
6、 抛丸器开；
7、 供丸系统闸门开，清理开始；
8、 清理完毕，抛丸器停，供丸系统闸门关闭；
9、 吊钩自转停止；
10、 提升机停（如继续清理可不停）；
11、 大门打开，吊钩开出室外卸件；
12、 除尘系统停（如继续清理可不停）。

 吊钩式抛丸机的维护与保养

吊钩式抛丸机的维护与保养
对于吊钩式抛丸机的日常养护至关重要，主要有以下几点：
1、每一班后应将机器清扫一遍。
2、应经常检查清理室中的护板及抛丸器的定向套、分丸轮等磨损情况，如有磨损严重，应立即更换。
3、机器在运转前，凡有运动的零部件均需润滑，抛丸器主轴上的轴承，每周加2#钙基润滑脂一次。螺旋输送器、提升机上的轴承，每月加2#钙基润滑脂一次。其余轴承每3-6 个月加2#钙基润滑脂一次。链条等活动部位每周加一次机械油，筋做四件弯钩从室体上部的工艺孔将传动轴及履带悬起，履带从门中倾斜压入。
