装置各部分的名称和功能
|
名字
|
功能
|
|
（1）门操纵装置
|
指使门开闭的整套驱动装置、控制装置。由门用发动机、控制器、从动带轮、门悬吊器，限位装置，皮带等构成。
|
|
（2）保养用开关
|
保养时，切断门操纵装置的电源。
|
|

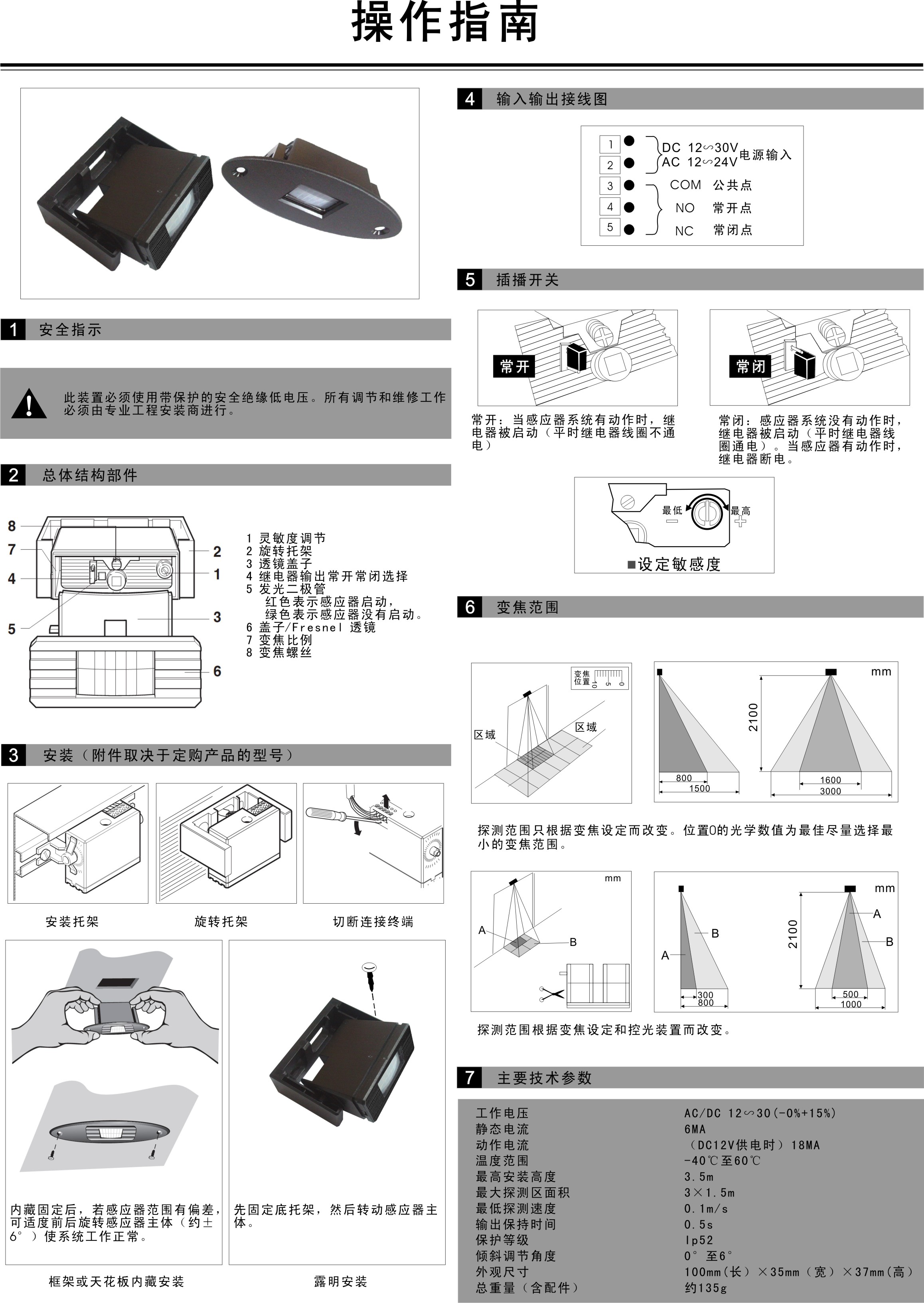

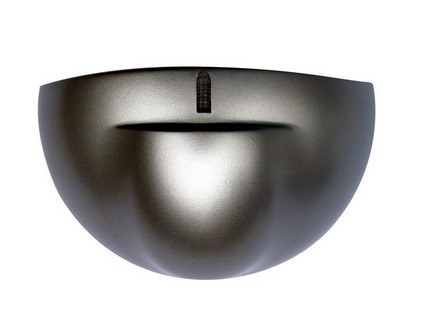

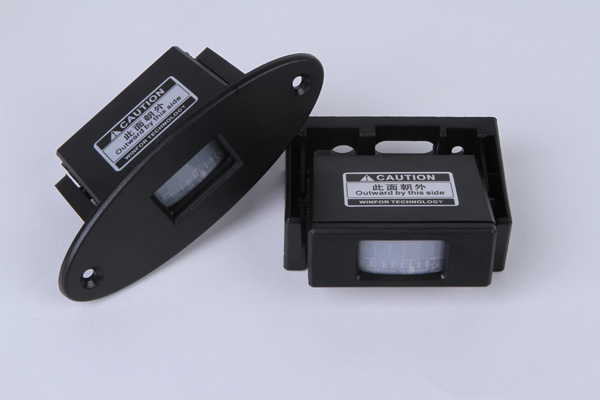

（3）起动式传感器
|
检知到通行者后，会向门操纵装置发送启动信号。
〔注意〕上图中虽然列出了多种传感器示例，但是，在实际装置中，我们会根据不同的使用条件采用合适的传感器。
|
|
（4）辅助式光电传感器
|
弥补起动式传感器不易检知的缺点（区域），可以检知门轨道上的人和物体。
|
|
（5）楣窗
|
通过在天花板和横梁之间嵌入玻璃构成。
|
|
（6）横梁
|
收纳门操纵装置等的机体。
|
|
（7）横移门
|
推拉门。一般使用钢化玻璃等。
|
|
（8）固定装置
|
不能开闭、且被固定的隔扇。
|
|
（9）导轨
|
构成门轨道的部件。
|
|
（10）钥匙
|
用于门解锁及锁定的钥匙。
|
关于传感器
搭载于自动门上的传感器，分为“起动式传感器”和“辅助式传感器”。

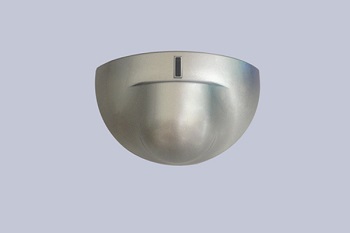

起动式传感器
开门所需的传感器

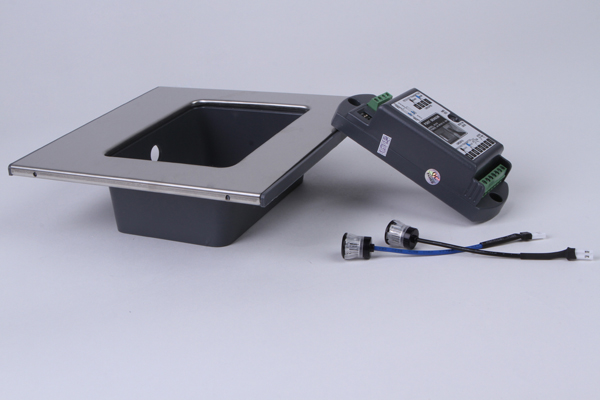

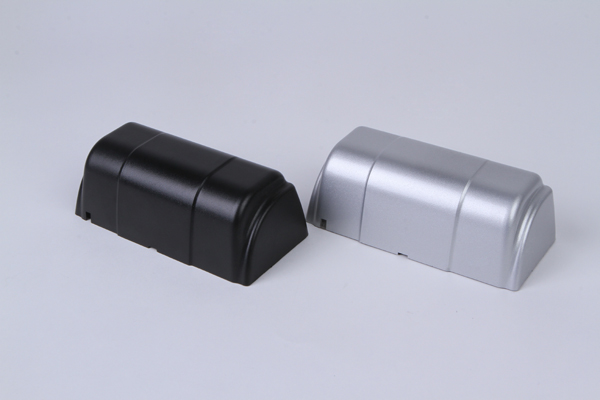

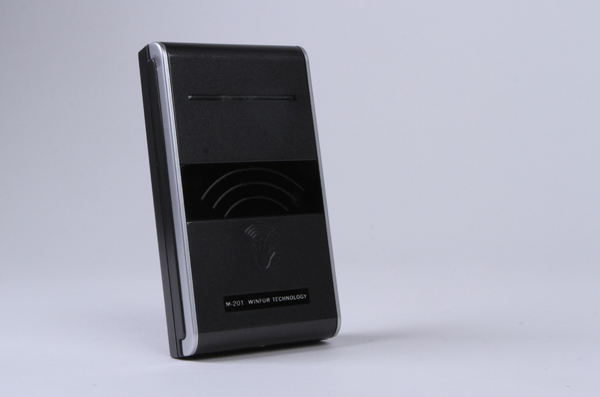

根据自动门的用途，可以选择光线反射式、电波式、触摸式等。

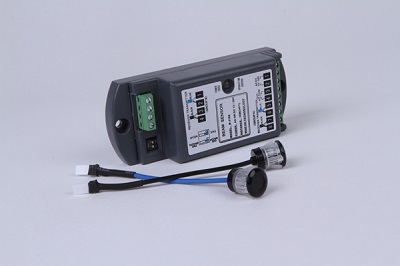

辅助式传感器
该传感器可以防止正在通过门的通行者、或驻足在门附近的人等被将要关闭的门夹住，提高了提高安全性。
融合了光电式和超声波式等的优点而被选择。在门关闭途中检知到物体时，门会反转。
|
