巴歇尔槽明渠流量计

厂商 ：烟台广诚商贸有限公司

山东 烟台
  • 主营产品：
  • 巴歇尔槽
  • 明渠流量计
  • 水尺
联系电话 ：18596155025
商品详细描述

烟台广诚巴歇尔槽巴氏槽巴歇尔槽明渠流量计厂家直销巴歇尔槽巴氏槽巴歇尔槽明渠流量

计


●用途及简介

       明渠流量计应用在所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。工业和公用事业常用测量污水的明渠流量仪表按测量原理大体可分为堰法和测流槽两种。堰式流量计的特点：结构简单，安装方便，测量精度和可靠性好；

●外形结构

 undefined


●技术参数

以下为巴歇尔槽选型表：
序 b值 长*宽*高 最大流量 收缩段(mm) 喉道段(mm) 扩散段(mm) 墙高(mm) 体积 厚度MM
号 （mm） (mm) （立方米/小时） B1 L1 La b L N B2 L2 K D （立方米）
1 25 635*267*265 19.44 167 356 237 25 76 29 93 203 19 230 0.04  1.2
2 51 774*314*305 50 214 406 271 51 114 43 135 254 22 260 0.07  1.2
3 76 914*359*517 115.56 259 457 305 76 152 57 178 305 25 460 0.17  1.2
4 152 1525*500*730 399.6 400 610 575 152 305 114 394 610 76 610 0.56  1.5
5 228 1630*665*890 900 575 864 576 228 305 114 381 457 76 770 0.98  1.5
6 250 2845*980*1060 900 780 1325 883 250 600 230 550 920 80 800 2.96  2
7 300 2870*940*1200 1440 840 1350 902 300 600 230 600 920 80 950 3.24  2
8 450 2945*1120*1200 2268 1020 1425 948 450 600 230 750 920 80 950 3.96  2
9 600 3020*1300*1200 3060 1200 1500 1000 600 600 230 900 920 80 950 4.71  2
10 750 3095*1480*1200 3960 1380 1575 1053 750 600 230 1050 920 80 950 5.50  2.5
11 900 3170*1660*1200 4500 1560 1650 1099 900 600 230 1200 920 80 950 6.31  2.5
12 1000 3200*1780*1250 5400 1680 1705 1139 1000 600 230 1300 920 80 1000 7.12  2.5
13 1200 3320*2020*1250 7200 1920 1800 1203 1200 600 230 1500 920 80 1000 8.38  3
14 1500 3470*2380*1250 9000 2280 1950 1203 1500 600 230 1800 920 80 1000 10.32  3
15 1800 3620*2740*1250 10800 2640 2100 1203 1800 600 230 2100 920 80 1000 12.40  3
16 2100 3770*3100*1250 12960 3000 2250 1203 2100 600 230 2400 920 80 1000 14.60  3
17 2400 3920*3460*1250 21600 3360 2400 1203 2400 600 230 2700 920 80 1000 17.00

●性能特点

     巴歇尔槽流量计的特点：几乎不受管壁粗糙度等条件变化的影响，测量值的长期变化小；巴歇尔槽的水头损失在非满管流仪表中属于较小的，并且几乎不必担忧固体物的沉淀和堆积；


●巴歇尔槽安装注意事项：

第一步：巴歇尔槽放入明渠中，保持槽子水平，
undefined


要求：（1）保持巴歇尔槽下游排放畅通。不积水，如不畅通。保持水位差大于或等于30MM。

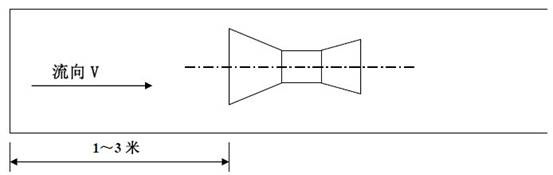

        （2）巴歇尔槽前直段有1-3米的距离缓冲区，缓冲渠应和槽子底部水平，有便于超声波的测量。
        （3)必须保证巴歇尔槽下游有水位差，排放畅通，不会积水。
第二步：在巴歇尔槽左右用混凝土浇灌或用砖累起，保证槽子不变形，大槽子内部要有支撑，保证槽子不凸出。保证水流全部从巴歇尔槽经过。巴歇尔槽安装一定是要水平。如果槽子距渠道距离过大，用砖垒砌使槽子和砖距离始终保持50-100毫米，然后用水泥砂浆填满。
 undefined

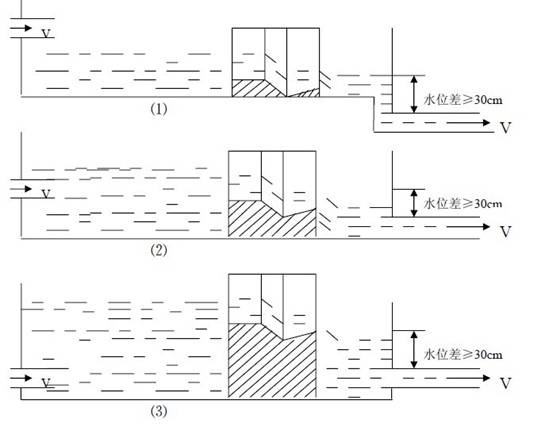

   （4）巴歇尔槽安装的几种情况：
 undefined



巴歇尔槽安装的最关键点：

必须保证巴歇尔槽下游有水位差，排放通畅，不会积水。

注：巴歇尔槽支架处为水流上游。
