HC_WK30A车辆外廓尺寸自动测量仪

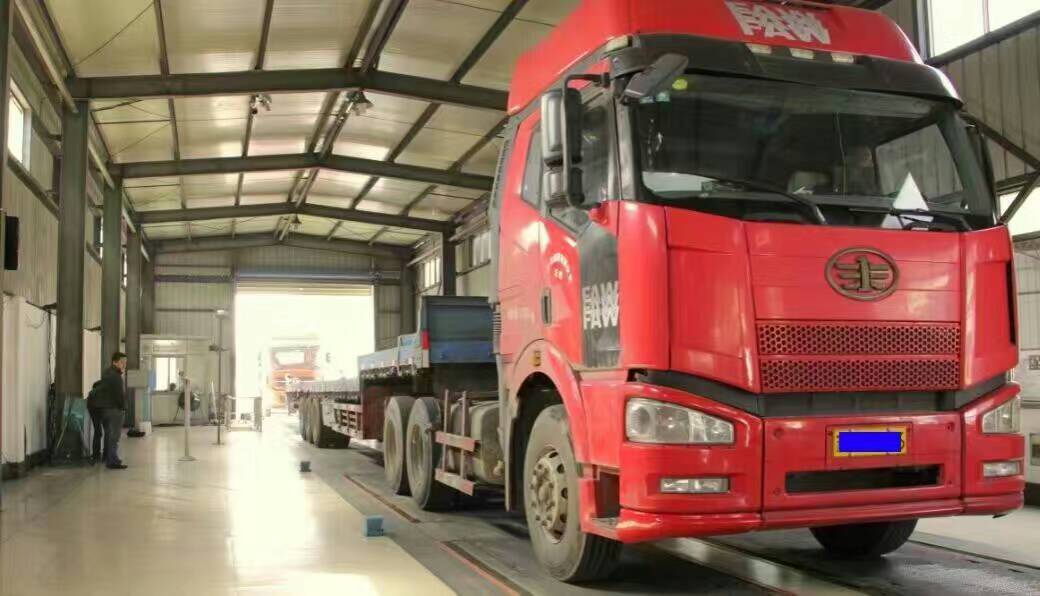

一、外廓仪效果图





二、外廓仪简介

HC_WK30A车辆外廓尺寸自动测量仪是本公司最新研发成功的光幕加激光式车辆外廓测量系统，系统运用独特的结构及测量方法（已申请国家发明专利），在车辆不停车、低速通过（3～5km/h）的情况下，对车辆外形进行动态扫描，车辆通过后25秒内输出车辆外廓尺寸测量结果。该仪器满足GB/21861-2014《机动车安全技术检验项目和方法》的要求，是机动车安全性能检测站对普通客货车辆及目前公安交管部门重点监察的危化品运输车，各种工程车辆、挂车货厢长度栏板高度等进行全自动、非接触式测量车辆外廓尺寸的必备仪器。



（一）仪器特点：

u 仪器选用自主研发的高速测量光幕，采用CAN总线通讯技术，将各测量单元测量数据传输至主机，扫描频率快，测量精度高。

u 测试功能强大，在测量车辆长宽高尺寸的同时，测量车辆的轴距、半挂车销轴距、栏板高度，并具有牵引车、挂车分离功能。

u 安装方便，占用检测场地小，可安装在安检线内，也可以安装在线外。

u 国内独创的自动除尘装置，彻底解决了光幕式外廓仪在测量车辆宽度时，普遍存在的容易被灰尘遮挡光敏元件、造成测量误差较大的问题。

u 独特的测量方法解决了国内同类产品因被测车辆车速不稳或中途停车导致车辆长度测量误差较大的问题。

u 采用标准工业控制计算机作为系统主机，抗干扰能力强，性能稳定可靠。

u 配置超高亮LED显示屏，引导车辆进行检测，实时显示测量结果。

u 配置高清摄像机，实时对车辆检测过程进行拍照。

u 通过式快速测量，每检测一辆汽车仅需时间5-25秒。

u 车辆外廓尺寸检测后，可与该车辆原始外廓尺寸数据进行比对和判定，便于对车辆的监督管理。计算机系统实时将测量结果上传。

u 提供机动车安全性能检测线平台上传接口。



（二）技术指标：

1、测量项目：车辆长、宽、高尺寸，轴距，半挂车销轴距、栏板高度，牵引车、挂车尺寸；

1、测量范围（mm）：长度：2000～30000,宽度：1000～3500，高度：1000～4300

2、安装尺寸（mm）：长度：10000，宽度：5000，高度：5000

3、光幕扫描：＞100Hz

4、CAN通讯速率：500KHz

5、测量精度：长度允许误差：±0.8%或±50mm

             宽度允许误差：±0.8%或±20mm

             高度允许误差：±0.8%或±20mm

             栏板高度误差：±20mm

6、分辨率：1mm
