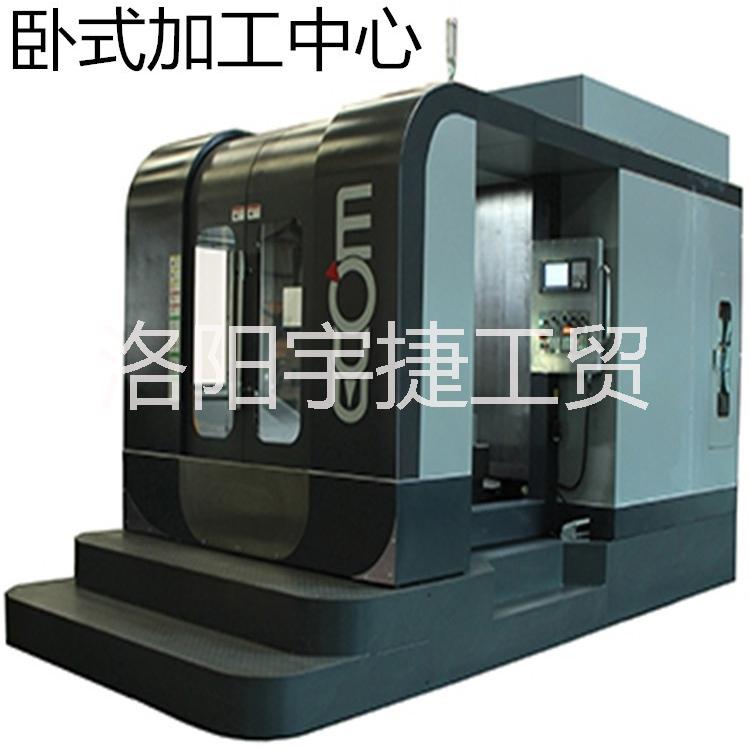

线性导轨系列卧式加工中心主要技术参数
|
机 型 单位：mm |
VMC-TH 40 |
VMC-TH50 |
VMC-TH63 |
|
工作台面尺寸 |
400×400（标配台湾德川工作台） |
500×500（标配烟台环球工作台） |
630×630（标配烟台环球工作台） |
|
工作台数量 |
1 |
1 |
1 |
|
工作台分度 |
0.001° |
1° |
1°可选配 0.001° |
|
X轴行程 |
600 |
900 |
1000 |
|
Y轴行程(主轴箱上下移动) |
600 |
750 |
850 |
|
Z轴行程 |
600 |
650 |
800 |
|
主轴中心至工作台面距离 |
0—600 |
200—950 |
117.5—967.5 |
|
主轴端面至工作台中心距离 |
100—700 |
230—880 |
173—973 |
|
工作台T型槽 \ 螺纹孔 |
5-14×80 |
5-14×100 |
5-18×100 |
|
主轴锥孔 （型号/安装尺寸） |
BT30—Ф120或BT40—Ф120 |
BT50—Ф190 皮带主轴 |
BT50—Ф190 皮带主轴 |
|
主轴转速 |
8000rpm |
6000rpm |
6000rpm |
|
X.Y.Z轴滚珠丝杆规格 |
4016、4016、4016 |
4512、4512、5012 |
MSA55S、MSA55LS、MSA55LS |
|
X.Y.Z轴快速移动速度（M/min） |
X：36 、Y：36 、Z：36 |
X：24 、Y：24 、Z：24 |
X：24 、Y：24 、Z：24 |
|
X.Y.Z轴线轨规格 |
RUE35、RUE35、RUE35 |
RUE45、RUE45、RUE55 |
MSA55S、MSA55LS、MSA55LS |
|
X.Y.Z电机联接方式 |
直联 |
直联 |
直联 |
|
推荐选用主电机参数（功率KW） |
5.5～7.5 |
15 |
15 |
|
推荐选用X.Y.Z轴电机参数（NM） |
X:20 Y:18（抱闸） Z:18 |
X:16 Y:22（抱闸） Z:18 |
X:18 Y:22（抱闸） Z:16 |
|
床身垫块高度 |
30 |
30 |
30 |
|
工作台承重（kg） |
350kg |
500 |
800 |
|
净重约（kg） |
约5000kg |
约5500 |
约8000 |
|
备注 |
正“T”结构、一体式底座 |
倒“T”型结构 |
正“T”型结构 |
备注：1. 卧式机床轴向说明：X向为移动件左右移动方向；Y为移动件上下移动方向；Z为移动件前后移动方向。
2. 选配ZF或BF减速器、BT50主轴转速为8000rpm、主轴为中心喷水、更改标配工作台厂家均属于特殊订货，订货时必须专项注明。
3. 本公司随时在进行研究改进工作，因此保有随时更改技术参数的权力，变更时恕不另行通知。谢谢！
线性导轨系列卧式加工中心 标准产品配置
线性导轨系列卧式加工中心标准产品是指：X、Y、Z向导轨均为线性导轨，工作台为伺服旋转台，不包含任何电机、电器、电箱、控制系统、冷却装置以及机床外罩板金，按国家相关标准装配、检验、油漆完工的卧式数控铣床。本系列有：VMC-TH40、VMC-TH50 、VMC-TH63 、VMC-TH80、VMC-TH670、VMC-TH1270、VMC-TH1085、VMC-TH1085（立柱加高）、VMC-TH1085（配德川0.001度）、VMC-TH3030、VMC-TH6363。
主要配置有：
1. 树脂砂铸件。
2. 进口滚珠丝杆（台湾、德国、西班牙）
3. 进口线轨（台湾、德国）
4. 精密锁紧螺母（台湾）
5. 台湾产主轴，主轴电机带轮及皮带。台湾产增压缸。
6. 油漆：可根据客户要求（色板）配置，喷涂油漆颜色。
7. 进口轴承。进口联轴器。
8. X、Z不锈钢导轨防护；Y铠甲式皮老虎防护罩。
9. 国产电动润滑系统。（日华、贝奇尔）。国产冷却水系统。（无水泵、水箱等）
10. 国产空气冷却管线一套。（无空压机、无油水分离器、无液压站）
11. 氮气平衡系统或液压平衡系统。
12. 国产旋转工作台或进口旋转工作台。
13. 系统可选日本发那克（FANUC），德国西门子（SIEMENS）
备注： 1.ZF或BF减速器属于特殊配置，订货时必须专项注明。
2.主轴转速为8000rpm、主轴为中心喷水，订货时必须专项注明。
3.依据客户使用要求，均可以更换线轨形式（滚珠或滚柱）。
4. 依据客户使用要求，旋转工作台更改其他形式的。
以上可选配置均属特殊订货，在订单上必须专项注明。
