干式户外组合互感器

JLSZY-6W、JLSZY-10W户外干式组合互感器—浙江中拓高压

一、JLSZY-6W、JLSZY-10W户外干式组合互感器简介

JLSZY-6W、JLSZY-6W组合互感器是由两台单相全绝缘电压互感器组成三相“V”型接线，A、C相分别串接两台电流互感器，供10KV及以下电力线路作电流、电能计量用。电流互感器可做成高精度多变比结构，为以后系统增容带来方便。产品用户外环氧树脂浇注，外形用防雨伞裙，表面爬电距离大，具有耐电弧、防雨、防尘、耐腐蚀、耐紫外线等特点，是电网改造的理想换代产品。

二、JLSZY-6W、JLSZY-10W户外干式组合互感器使用条件

1.该产品适用于频率为50Hz的35kV三相交流电力系统中;
2.环境温度：-40℃～+40℃;
3.空气相对湿度：月平均值≤90?;
4.海拔高度：不超过2000m;
5.周围空气不应受腐蚀性气体或可燃性气体的污染。

三、JLSZY-6W、JLSZY-10W户外干式组合结构简介
JLSZY-6W、JLSZY-10W组合互感器为外环氧树脂（瑞士CIBA CW5837)浇注全封闭、支柱式结构。由于采用户外环氧树脂浇注，产品具有耐电弧、耐紫外线、耐老化、寿命长等特点。本产品由两台单相全绝缘电压互感器组成"V"形接线，两台电流互感器分别串接在A、C相上，并且电流互感器二次绕组带有抽头可得到不同的电流变比。二次出线端有接线保护罩，其下方有出线孔，接线方便安全可靠并能实现防窃电措施。底座槽钢上有4个安装孔供安装用。
接线原理图

四、JLSZY-6W、JLSZY-10W户外干式组合技术参数
1.额定绝缘水平：12/42/75KV
2.表面爬电距：满足III级污秽等级
3.本型组合互感器系由单相电压互感器及单相电流互感器合成三相，电压互感器用V/V-12接线
4.本型组合互感器满足GB1208-1997《电流互感器》，GB1207-1997《电压互感器》，GB17201-1997《组合互感器》之要求
5.电压互感器额定变比：1000/100，三相额定二次输出:0.2级20X√3(VA),0.5级50X√3(VA),极限输出400X√3(VA)
6.负载功率因数COSΦ=0.8(滞后)，电流互感器仪表保安系数FS小于等于10
7.环境温度：负30度到正40度
8.海拔高度：小于等于1000米
9.配用熔断器型号为XPNP□-12型0.5A（特殊要求请在订货时提出）

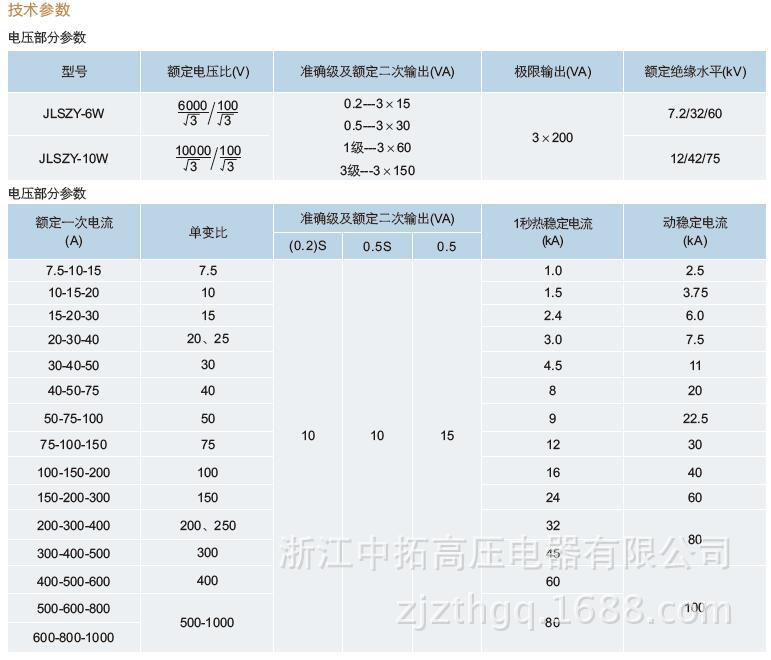

五、JLSZY-6W、JLSZY-10W户外干式变比参数

六、JLSZY-6W、JLSZY-10W户外干式组合互感器尺寸

七、JLSZY-6W、JLSZY-10W户外干式组合互感器接线图
