劲拓回流焊ＮＳ-800

厂商 ：深圳双子星科技有限公司

广东 深圳
  • 主营产品：
  • 回流焊
  • 波峰焊
  • 自动化设备
联系电话 ：13172651771
商品详细描述

本公司专业经营二手日东，劲拓波峰焊，二手回流焊，二手进口回流焊，二手SMT设备，贴片机（YAMAHA，JUKI，三星，松下，富士，索尼，三星）；回流焊（HELLER，伟创力，BTU，ERSA，ETC，日东，劲拓，岗阳，科隆威，诺斯达等），全自动印刷机（MPM，DEK），半自动印刷机及接驳台。



公司长期现金回收工厂倒闭/转让各类生产设备。

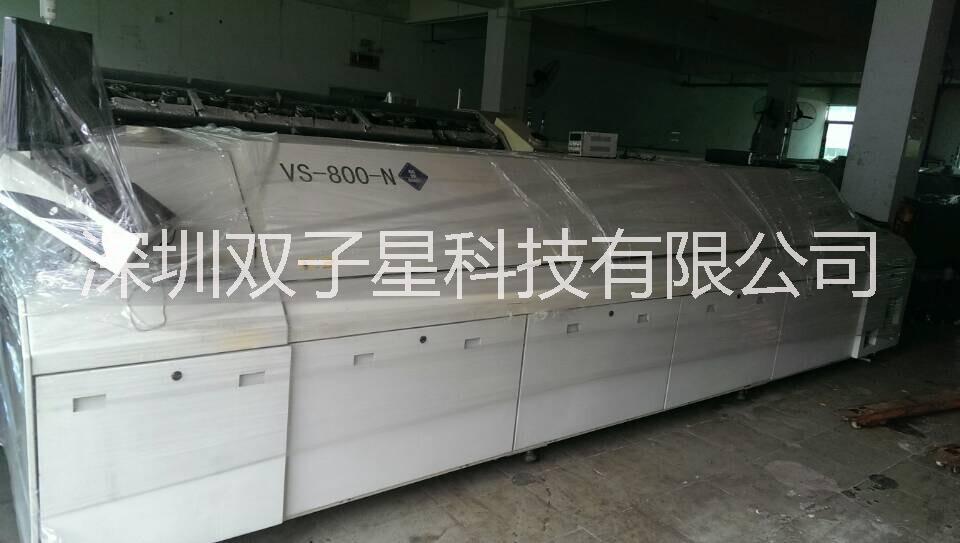

供应劲拓二手八温区回流炉，成色新。




回流焊参数
型号 MODEL NS-800
机体参数 GENERAL
外型尺寸(L*W*H) Outside Dimension(L*W*H) 5310x1353x1490mm
颜色           Standard Color 计算机灰 Computer Grey
重量 Weight Approx.2250KG
加热区数量 Number Of Heating Zones 上Up8/下Bottom8
加热区长度 Length Of Heating Zones 3121mm
冷却区数量 Number Of Cooling Zones 2(内置)
排风量要求 Exhaust Volume 10 M3/ min x 2 (通道) Exhausts
控制部分参数 Standard Feature Of Control System
电气要求 Electric Supply Required 3 phase,380V 50/60Hz(optional: 3 phase,220V 50/60Hz 选配)
电源功率要求 Electric Power Required 64KW
启动功率 Power For Warm Up 30KW
正常功率消耗 Power Consumption 11KW
升温时间 Warming Time 约 Approx.25 minute
温度控制范围 Temp. Setting Range 室温 Room Temp. --- 300℃
温度控制方式 Temperature Control Method PID闭环控制 + SSR驱动 / PID Close Loop Control + SSR Driving
温度控制精度 Temperature Control Precision ± 1.0℃
PCB板温分布偏差 Temperature Deviation on PCB ± 1.5℃ (by JT Board Test Standard)
加热器   Heating Element   Especial Heating elements For Long Life ;特制的特长寿命加热器
Commutated Element   整流板结构 Aluminium Alloy Plate铝板
Max. Temp. Gap Between Preheat & Reflow Setting预热区和焊接区之间的最大温度设定差值 80℃
Max. Temp. Gap Between Preheat Zones Setting预热区之间的最大温度设定差值 40℃
Max. Temp. Gap Between Reflow Zones Setting焊接区之间的最大温度设定差值 50℃
参数存储 Data Storage 可存多种生产设置参数与状况 Process Data and Status Storage (80GB)
异常报警 Abnormal Alarm 温度异常（恒温后超高温或超低温）Abnormal Temperature (Extra-high / Extra-low Temp.)
掉板报警 Board Dropped Alarm 三色信号灯: 黄-升温；绿-恒温；红-异常 Tower Light: Yellow–Warming; Green-Normal; Red-Abnormal
运输参数 Standard Features Of Conveyor System
导轨数量 1 Lane
Rail Structure 导轨结构 Subsection Integrated Type整体分段式Subsection Separate Control分段独立控制(Option选配)
PCB最大宽度 Max.Width Of PCB 400mm (Option:610mm 选项)
导轨调宽范围/调宽形式 50--400mm(Option:50--610mm 选项)/电动 Motorized
Range Of Rail Width/Adjustment
部品高度 Components Clearance PCB板上/下各25mm , Top/ Bottom Clearance of PCB is 25mm
运输方向 Converyor Direction 左向右(选配: 右向左) L→R (Option: R→L)
运输导轨固定方式 Fixed Rail Side 前端固定(选配:后端固定)Front Rail Fixed(Option:Rear Rail Fixed)
PCB运输方式 PCB Transmission Agent 空气炉 Air-Reflow = 链条+网带
中央支撑 Center Support (选配 Option) 防止PCB板因过宽及元器件过重而弯曲变形 Preventing PCB warp such too wide and heavy component load
运输带高度 Converyor Height 900±20mm
运输速度 Converyor Speed Range 300～2000mm/min
Lubrication Auto-Afflux 润滑油自动加注                 Standard
回流热工学管理分析
KIC RPI焊接质量检测系统 KIC RPI Reflow Process Inspection 只标配于VS系列 ,   Standard for VS-series only
Temp. Thermocouple Slot温度曲线测试线 4
Electrical Driven Top Hood Opening电动打开上温区盖       标准配置Standard
Operation Mode: Operate / Demo / Edit三种操作模式: 运行/演示/编辑 标准配置Standard
On Line Editing   在线编辑功能           标准配置Standard
Cooling Method冷却方式 Forced-Air 空气冷却 (标配Standard), Water-Chiller 冷水冷却(选配Option)
