吉林穿管机价格

一、技术参数：

1、名称：利德219#—1220#新型循环式双链穿管机。

2、传动功率：   960r/min   4KW  。

3、电流：380V   50HZ三项四线。

4、传动类型：摆线针轮减速机，链条传动。

5、润滑：齿轮油，工业用黄油。

6、控制:遥控。

7、安装要求：水平安装。

8、外观尺寸：共两节

9、可以穿Ф219—Ф1220钢管。

10、传动链条 ： 加重型 52.6米   链轮   48A   4件     传动轴ф85   2件

11、框架规格：16mm钢板  120#槽钢 80#槽钢   角刚80x80x7

12、V型支撑板：42个

13、铁板： 20mm   14mm   6mm

二、技术优势：

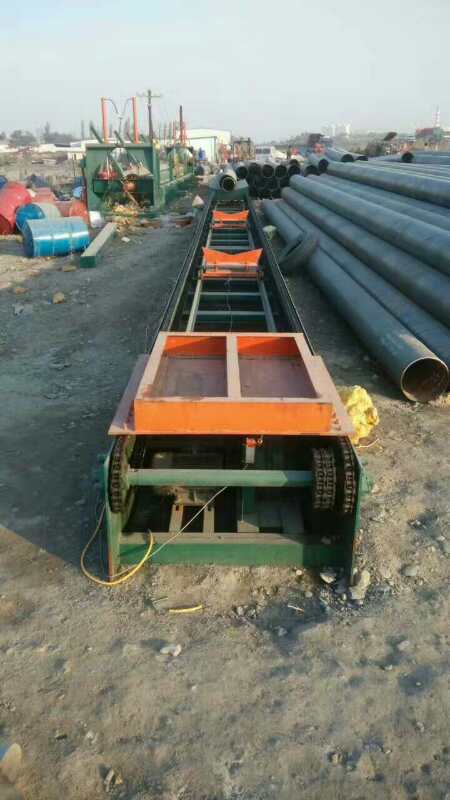

    该穿管设备是在原有的基础上，采纳客户的建议而设计的新型穿管机，改变原来设备穿完一根管道后，必须等到传动链条带动的小车退到原起点位置才能进行下一根管道的穿管工作；本台新型穿管机不需要做长距离后退，设备的传动链条上每隔0.6米有一个V型支撑板，均匀的装在链条上，用来支撑绑完发泡支架的钢管，并在链条上设有两个推管装置，在链条运行的圆周对称处；双排链条由传动减速机带动，在主体架的链条轨道里做圆形循环运动，当把钢管放在链条的V型支撑板上，其中一个推管器推动钢管前进，当钢管运行到前端时，另一个推管装置就随着链条运行到起点位置，这时再吊装一根钢管放到V型支撑板上，如此循环往复，不用长距离倒退链条，很大程度上节省时间，提高了工作效率；减少了设备的故障
