led老化设备 驱动电源生产线

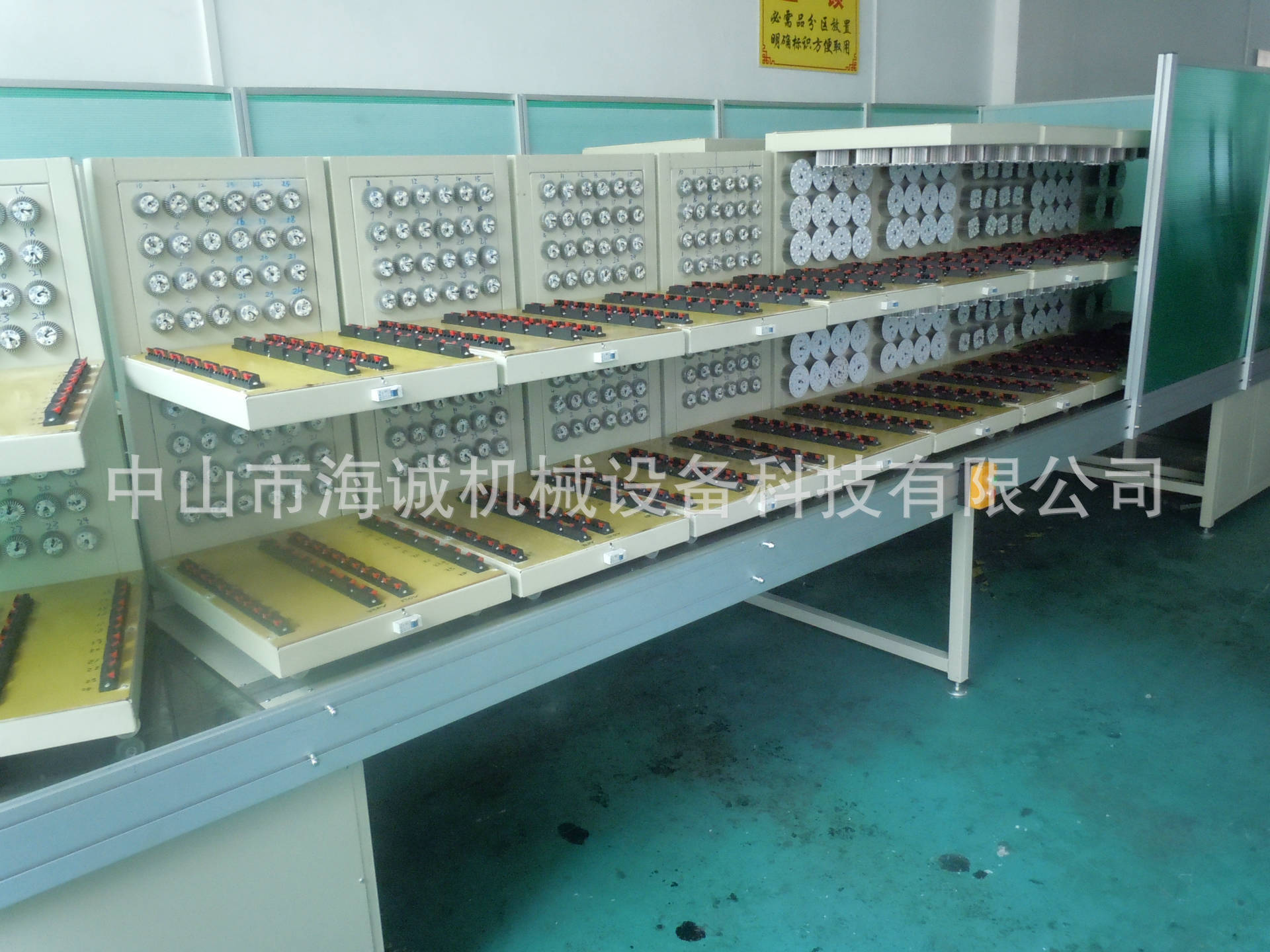

LED驱动电源老化线

一、规格参数：L15000×W1650×H750（mm）

二、功能特点：本设备专用于LED驱动电源成品的检测老练，通过对LED驱动电源的高压、常压、低压、冲击、漫游电压区等电压区的老练。电压调节范围宽，可老化一拖二、一拖三LED驱动电源，特殊情况下可老化110V的LED驱动电源。LED驱动电源负载采用专用LED灯作负载；其特点直观、操作方便、产量高，适合不同功率的LED驱动电源。动力系统采用变频调速系统，操作简单。

五、选材及制作：

1. 机身、机架：机架采用40×40矩形钢管焊接制作；机身采用130×23老化线专用铝合金型材；机头机尾封板用1.2mm冷板弯轧成型，支脚配镀锌可调脚杯，机身3米一段。
2. 输送链条：采用上海链条厂出产的6分双节距双孔链条。
3. 老化小台车：采用1.2mm冷板弯扎成型，规格：550×440×100（mm），面板采用4mm环氧板；每块板上装有8套2位电源输入LED驱动电源老化用音箱式接线夹；16套4位LED驱动电源输出老化用音箱式接线夹，每块板上可同时老化16套电子镇流器。每套小台车可装16支LED灯作负载，方便直观观察LED驱动电源的老化变化情况。每套小台车安装零、火线导电铜刷共两路，单极断路开关一套；全线共约47套老化小台车。（小台车装载数量以实际安装台数为准、负载的LED灯需方自备）
4. 产能：全线可同时老化约752套LED驱动电源，根据不同老化时间老化出不同产量。
5. 导电系统：在老化小车下沿线体架每侧配装有二路（零、火线）导电槽，双边沿线布置。
6. 检测节拍冲击区：设其中一区为节拍冲击控制区。采用PLC控制冲击时间，时间可调。
7. 检测老练漫游区：设其中一区为漫游区，使电压随时间的变化而波动，180—220—250不断变化，时间采用PLC控制，时间可调。
8. 全线功率：10KVA 4台调压器，80V—250V任意可调。既全线共配4台自藕调压器，共设6个区，（具体分布按甲方要求而定）。
9. 电器控制：电压、马达运行指示采用数字显示式，整个电器控制系统采用PLC控制，调压器4台，采用1个配电控柜安装。
10. 机体颜色：机架机身采用电脑白色喷塑，铝合金为原色。
