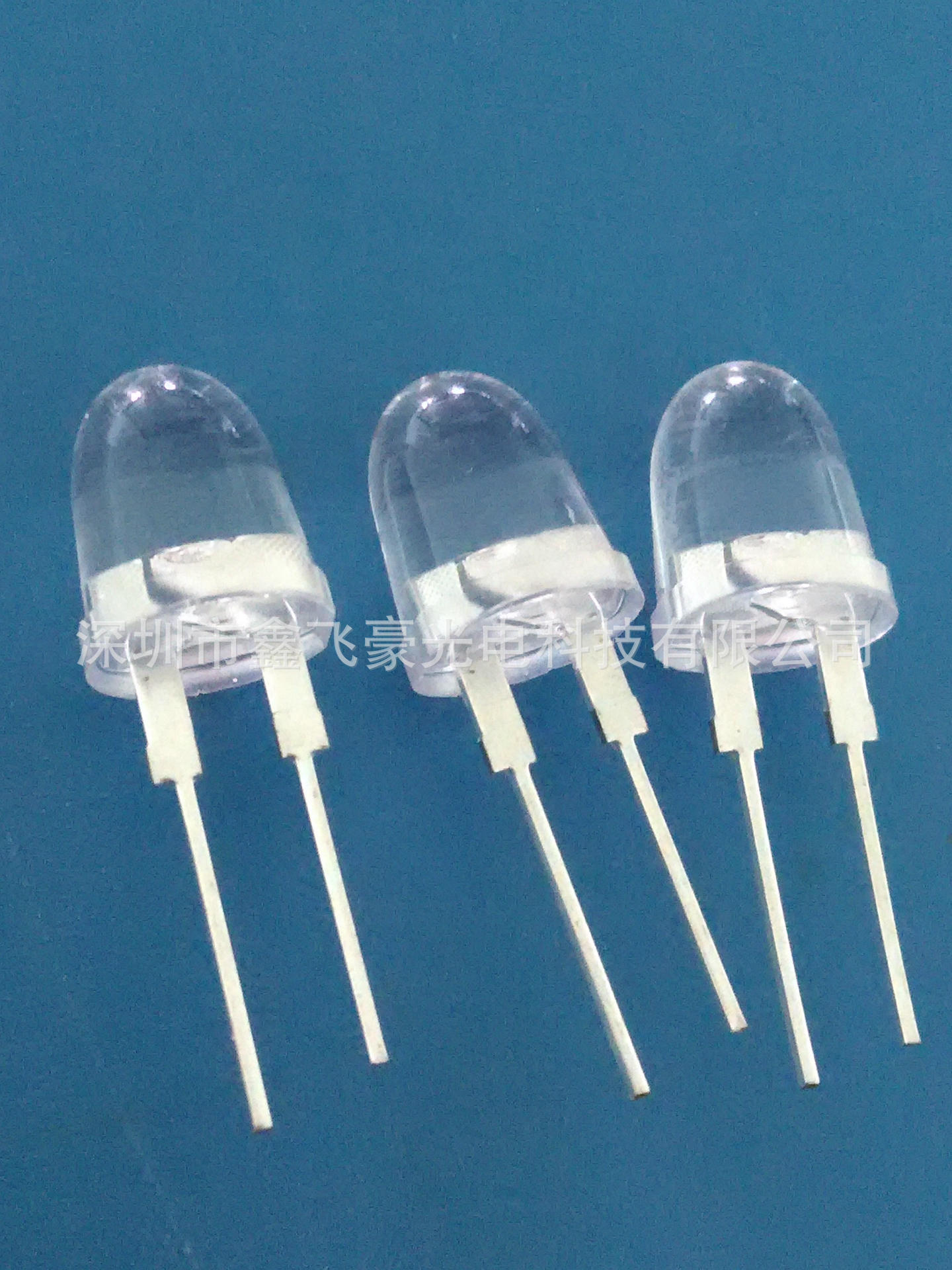

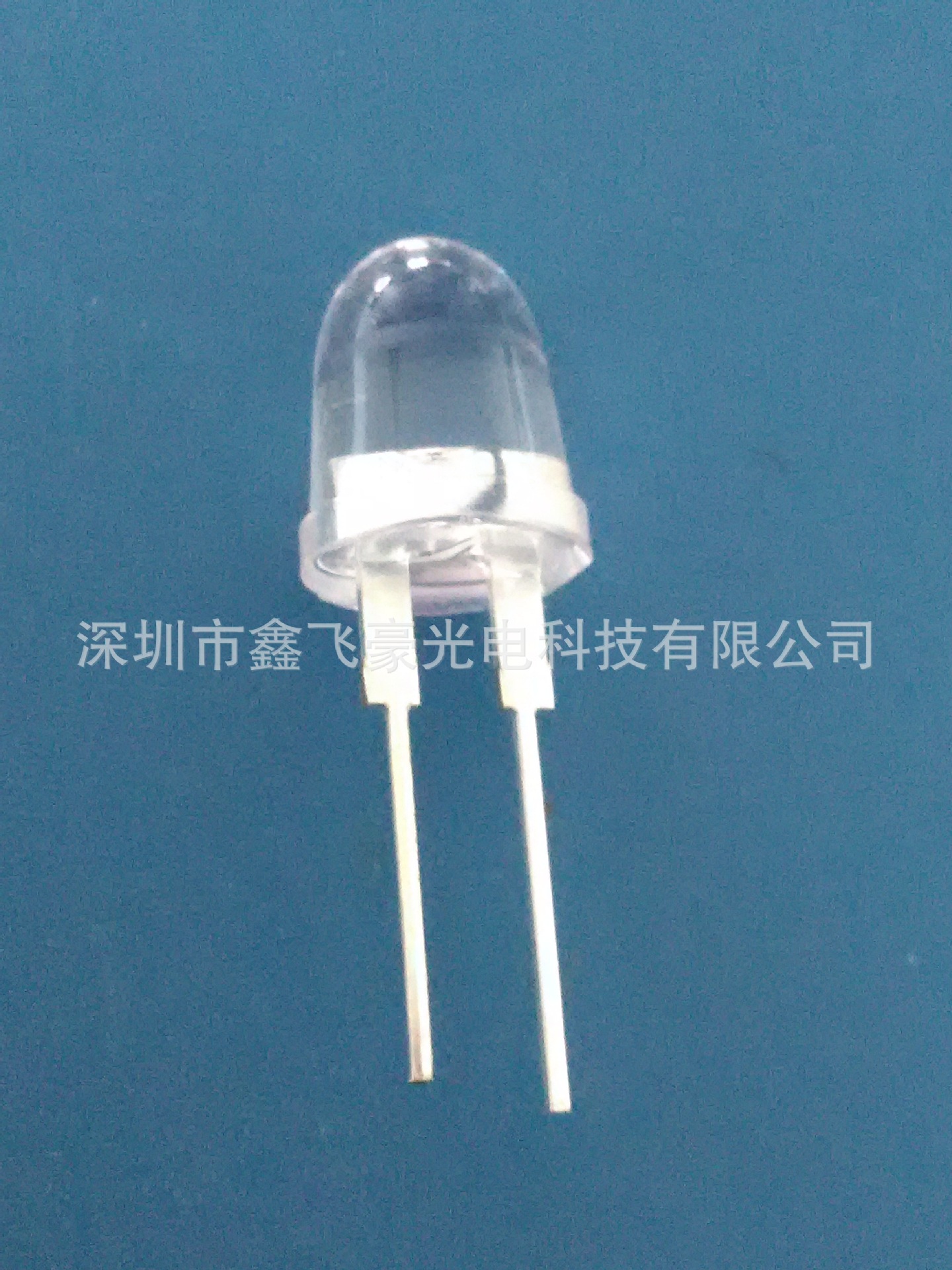

10MM子弹头白光0.5W灯珠

    深圳市鑫飞豪光电科技有限公司成立于2007年，公司位于中国LED光电产业的最前沿，广东省深圳市宝安区
是光电组件其应用产品的研发、生产和销售于一体的专业公司。公司依托合作各方的优势，精心打造了市场管理、研发管理、是一个面向世界市场生产LED光电元件及LED灯饰应用产品的生产厂家。产品制造过程采用净化，抗静电的国际标准设施封闭作业。拥有业内最先进的ASM全自动固晶、全自动焊线设备及全自动封胶设备，产品检测选用台湾多功能电脑自动分光分色设备处理。
    公司主要是手电筒、植物灯、灯饰、灯具、舞台灯和灯条等专供0.5w直插各种颜色系列、大功率1W-5W仿流明单颗、10W-500W集成光源、SMD等照明应用产品。专业生产白光系列与来料加工的公司，拥有完整、科学的质量管理体系和一流专业技术水平。
    随着LED的应用的广泛,特别被广泛用于照明、灯饰、广告；例如:LED护栏灯、LED球泡、LED灯杯、LED地埋灯、LED 吸顶灯、LED蜂窝灯、LED跑马灯、LED地砖、LED水底灯、大功率水下灯、LED彩虹管、LED灯串、LED泛光灯、LED射灯、LED小夜灯、LED发光字、LED光纤等产品。
    公司管理层有多年从事LED开发生产的专业技术人才。并且严格按照ISO9001：2000质量管理体系进行运作，产品质量得以保证和不断提高，另外，公司还注重素质培养，推行人性化管理，充分发挥员工潜能。通过不断培训、指导、技术改良，不断改善生产工艺、提高生产效率和减少浪费来降低产品成本，从而提高市场竞争力。
我们遵循“诚信、敬业、协作、创新”的企业精神，不断为客户提供优质的服务和性价比优越的产品，期待与您共享事业成功美好的人生！

【LED使用注意事项】：

一、静电防护

1、接触LED产品的工作台应铺上防护电胶布，并且将其可靠接地；

2、人员在接触LED时须戴好静电手环（最好为有线静电环）、防护手套，条件允许时最好穿上防静电衣服、静电鞋以及静电帽；

3、应用加工过程中接触到LED的机器设备都必须可靠接地，如：烙铁、剪脚机、弯脚机以及焊接设备等。有条件还可以安装等离子风扇消除静电；

4、在使用中或在设计电子电路时，必须考虑过大的电流对LED的危害。

二、引脚成型

1、LED引脚成型必须在焊接前完成，弯角处必须离胶体3mm以上才能折弯支架。管脚在同一处的折叠次数不能超过2次，管脚弯成90度，再回到原位置为1次；

2、引脚成型必须用夹具或由专业人员来完成，注意避免环氧体首例过大引起内部金丝断裂；

3、引脚成型需保证引脚间距与线路板一致；

4、当LED在焊接的过程中或已焊接好后，请不要再去折弯灯脚，以免损伤到灯。

三、LED安装方法

1、务必不要在引脚变形的情况下安装LED

2、在印刷式电路板上安装LED时，线路板上孔的中心距与LED灯脚中心间距应相同，若孔的间距较大时会使灯脚有残余应力，焊接时有可能使树脂部分产生变形；

3、在LED插于PCB板时，PCB板上的孔应与灯脚的尺寸相配合，避免过大或过小；

4、安装LED时建议用导套定位；

5、双插脚每只焊脚焊盘面积不小于4.6平方毫米；

6、食人鱼每只焊脚焊盘面积不小于9.2平方毫米；

7、SMD普通单晶支架每只焊脚焊盘面积不小于3.9平方毫米；

8、SMD三合一支架每只焊脚焊盘面积不小于1.65平方毫米；

9、其他类型的灯要根据实际灯的结构要制定焊盘尺寸大小。

四、焊接

1、电烙铁焊接：电烙铁（最高30W）尖端温度不超过300度，焊接时间不超过3秒，焊接点应离胶体超过3mm并建议在卡点下焊接；

2、浸焊：焊接温度260度，浸焊时间不超过3秒，浸焊位置至少离胶体3mm,LED的预热温度为100-110度，最长不超过60秒；

3、由于LED的晶片直接附着在阴极支架上，故请焊接时对LED的压力和对晶片的热冲击减少到最小，以防对晶片造成伤害；

4、在焊接过程中及焊接后不要对LED的胶体部位施加任何外力和振动，以防止金线断开，为免受机械冲击或振动焊接LED后应采取措施保护胶体，直到LED复原到室温状态；

5、为避免高温切脚而导致LED损坏，请在常温下进行切脚；

6、请勿带电焊接LED。

五、清洗

1、当用化学品清洗胶体时必须特别小心，应为有些有些化学药水（如三氧乙烯、丙酮等）对LED环氧体表面有损伤并可能引起褪色，如果有必要清洗LED时，可用乙醇擦拭，浸渍，浸渍时间在常温下不超过1分钟；

2、超声波净化会影响到LED，这与超声波振荡器的输出功率有关，因此超声波清洗LED之前应该评估其设定参数，确保不会对LED造成损伤。

六、LED工作条件

1、使用LED时驱动电流不应超过规格要求的最大电流，最好不要超过20mA，建议驱动电流在10-20 mA之间；

2、每一个LED都会有不同的VF值，因此在实际电路应用时，最好设计将VF值相近的灯串联在一个电路上，便于配套不同阻值的电阻，以达到横流的目的。

3、必须对电路进行设计以防止在LED开关时出现的超压（或超电流），短电流或脉冲电流均能损害LED的连接；

4、部分LED（蓝色LED、白色LED等）具有防静电的要求，在安装使用过程中应采取相应的防静电措施；

5、在使用时不仅要考虑LED本身所发出来的热量对灯的影响，还要考虑周围环境温度对灯的光电性能影响。一般普通灯在点亮后，灯脚处的温度不应大于30度；功率型LED点亮后，灯脚处或导热底座处的温度不应大于60度。如果超过此温度的话，应考虑降低驱动电流或增大散热面积。

6、注意LED极性不要接错，一般情况下，灯脚稍长的一端为正极，稍短的为负极，若两灯脚一样长时，要认真识别标记；

7、尽量不要将LED与发热电阻组件靠的太近；

8、避免LED与金属等硬物相摩擦，不能做喷砂处理，以免破换光学性能。

??>

项目参数（Parameter）	符号（Symbol）	数值	单位（Unit）
最大功耗（Max Power Dissipation）	PM	140	mW
最大正向电流（Max Continuous Forward Current）	IFM	150	mA		晶片(CHIP)
最大反向电压（Max Reverse Voltage）	VRM	5	V		材质	InGaN
最大脉冲峰值电流（Peak Forward Current）	IFP	150	mA		顔色	白色
焊接温度/时间（Lead Soldering Temperature/Time）	TSOL	240/≤3S	℃/S		胶体（Colloid）
工作环境（Operating Temperature Range）	TOPR	-25~+85	℃		材质	环氧树脂
储存温度（Storage Temperature Range）	TSTR	-30~+100	℃		顔色	透明
项目参数（Parameter）	符号	最小值	一般值	最大值Max.	单位	测试条件
	Symbol	Min.	Typ.		Unit	Condition
发光强度（Luminous Intensity）	Iv	40	/	50	LM	IF=150mA
发光角度（Viewing Angle）	2 1/2	/	15	/	deg	IF=150mA
峰值波长（Peak Wave Length）	λp	/	/	/	nm	IF=150mA
主波长（Dominant Wave Length）	λd	6500	/	7500	K	IF=150mA
频宽（Spectral Width at half height）	△λ	/	/	/	nm	IF=150mA
正向电压（Forward Voltage）	VF	3.0	/	3.4	V	IF=150mA
反向电流（Reverse Current）	IR	/	/	≤50	μA	VR=5V
