海德汉编码器

HEIDENHAIN海德汉公司是一家研发、生产和销售高质量直线光栅尺和角度编码器，旋转编码器，数显装置和数控系统的制造商。HEIDENHAIN产品主要有：编码器、光栅尺、封闭式光栅尺、敞开式光栅尺、长度计、旋转编码器、角度编码器、模块式磁栅编码器、测头、机床测量等；HEIDENHAIN海德汉公司产品主要用于精密机床和电子元件的生产和加工设备。 HEIDENHAIN公司的丰富经验、技术开发和制造的测量设备和数字控制，为工厂和生产的自动化奠定了基础和开拓了未来。

海德汉编码器分为角度编码器、旋转编码器，应用领域包括电机、机床、印刷机、木工机器、纺织机器、机器人和运送设备以及各种测量，测试和检验设备

海德汉旋转编码器，可分为绝对式旋转编码器和增量式旋转编码器，具体分类和系列请见下表：
在用途上可以分为标准用途的旋转编码器、电机旋转编码器和特殊用途的旋转编码器。

海德汉旋转编码器的扫描方式有：
光电扫描：
大多数海德汉公司光栅尺或编码器都用光电扫描原理。对测量基准的光电扫描为非接触扫描，因此无磨损。这种光电扫描方法能检测到非常细的线条，通常不超过几微米宽，而且能生成信号周期很小的输出信号。ECN，EQN，ERN和ROC，ROQ，ROD系列旋转编码器采用成像扫描原理。简单的说，成像扫描原理是采用透射光生成信号：例如，两个具有相同或相近栅距的光栅尺光栅和扫描掩模彼此相对运动。扫描掩膜为透明基体。测量基准的光栅刻线可在透明面，也可在反光面。当平行光穿过一个光栅时，在一定距离处形成明/暗区。具有相同栅距的扫描光栅就位于这个位置处。当两个光栅相对运动时，穿过光栅尺的光得到调制。如果狭缝对齐，则光线穿过。如果一个光栅的刻线与另一个光栅的狭缝对齐，光线无法通过。光电池将这些光强变化转化成近似正弦电信号。如果对10 μm或更大栅距的编码器进行成像扫描，允许的编码器安装公差相对较大
高质量扫描的绝对式旋转编码器使用单体大面积光电传感器，不再使用多个分立的光电元件。其条纹结构与测量基准光栅宽度相同。因此无需使用扫描掩膜匹配光栅结构。

海德汉编码器 分类增量式、绝对式

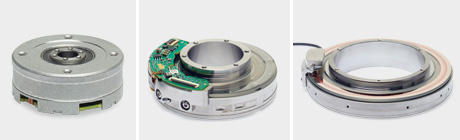

海德汉编码器有三种不同的机械结构：
1，带内置轴承、空心轴和内置定子联轴器的角度编码器
,由于定子联轴器的结构和安装原因，轴进行角加速度时，定子联轴器必须只吸收轴承摩擦所导致的扭矩。因此RCN、RON和RPN角度编码器具有出色的动态性能。对内置定子联轴器的角度编码器，技术参数中的系统精度已包括联轴器的偏差。：
更多优点：
尺寸小，适用于安装空间有限的地方
空心轴直径可达100 mm，便于穿电源线等
车床C轴
安装简单
2，带内置轴承的角度编码器，采用分离联轴器
采用分离联轴器、实心轴的ROD角度编码器特别适用于轴转速高并要求较大公差的应用。高精度的联轴器允许± 1 mm以内的轴向运动。
3，无内置轴承的角度编码器
无内置轴承的ERA和ERO角度编码器（模块式角度编码器）适用于安装在机器部件或装置上。用于满足以下需求：
大直径空心轴（最大可达10 m的带尺）
轴转速高，最高可达40000 rpm

海德汉编码器型号说明

RCN 223F 16384 533117-03
RCN 223F 16384 533117-06
RCN 226 16384 533110-01
RCN 227F 16384 533120-01
RCN 227F 16384 533120-08
RCN 228 16384 533111-01
RCN 2380 16384 667785-01
RCN 2390F 16384 751363-01
RCN 723F 32768 538758-01
ROC 413 512 549883-01
ROC 413 512 586624-05
ROC 413 512 586625-01
ROC 413 512 631692-06
ROC 413 512 631695-08
ROD 436 1024 521291-04
ROD 436 5000 376836-37
ROD 456 3600 376856-9R
ROD 466 5000 376866-37
ROD 480 1024 376880-04
ROD 480 1024 376880-33
ROD 480 1024 376880-78
EQN 425 2048 649989-74
EQN 425 512 549892-01
ROQ 425 512 631703-17
海德汉旋转编码器ROQ 425 512 631703-29
海德汉旋转编码器ROQ 425 512 752521-01
RON 285 18000 358699-07
RON 285 18000 358699-12
ERN1381.001-2048, ID: 313453-06, 313453-02
ERN1381.020-2048, ID: 385489-06
ERN1381-2048, ID:385489-56
ERN1381.040-2048, ID:608290-01
ERN1381.062-2048, ID: 385489-08, 385489-07
ERN1387.001-2048, ID:312215-14
ERN1387.001-2048.ID:312215-02, 312215-66
ERN1387-2048, ID:373787-N6
ERN1387.02-2048,ID:385487-01
ERN1387.020-2048, ID: 385487-03
ERN1185.003-2048, ID:316278-58
HEIDENHAIN海德汉光栅尺,HEIDENHAIN海德汉编码器，HEIDENHAIN海德汉数控系统
ROD320.020-1000 ID: 538723-05
ROD320.005-1000 ID:291843-04
ROD320.020-2000, 291843-06
R0D320.005-2500, 291843-01
ECN1013 512 606681-01
ROD 486 5000 376886-0B
ROD 486 5000 376886-3W
ROD 750 18000 377555-66
ECN 113 2048 528100-30
ECN 113 2048 528100-53
ECN 113 2048 528100-59
ECN 113 2048 528100-66
ECN 113 2048 810800-30
ECN 113 2048 810800-53
ECN 113 2048 810800-61
ECN 113 2048 810800-02
ECN 125 2048 810801-02
ECN 125 2048 810801-06
ECN 125 2048 810801-08
ECN 1313 2048 631708-01
ROD 780 1800 383600-02
ROD 486 2048 376886-22
ROD 486 2048 376886-26
ROD 486 2500 376886-07
ROD 486 2500 376886-0N
ROD 486 3600 376886-0F
ROQ 425 512 631703-17
ECN 1313 2048 768295-03
ECN 1113 512 606684-01
ECN 113 2048 528100-01
ECN 113 2048 528100-24
ECN 1313 2048 768295-19
ECN 1313 512 586640-11
ECN 223F 2048 536301-02
ECN 413 2048 1065932-11
ECN 413 2048 1065932-12
ROD 486 3600 376886-66
ROD 486 4096 376886-0G
ROD 780C 18000 383600-01
ROD 780C 36000 383600-11
ROD 780C 36000 383600-22
ROD 880 36000 383601-01
ROD 880 36000 383601-09
ROD 880C 383601-04
ROD 880C 36000 383601-03
RON 255 18000 358697-01
RON 255 18000 358697-13
RON 255 9000 358697-73
RON 275 18000 358698-54
RON 275 18000 358698-67
RON 285 18000 358699-03
RON 285 18000 358699-04
RON 285 18000 358699-07
RON 285 18000 358699-12
RON 285 18000 358699-24
RON 285 9000 358699-28
RON 285 9000 358699-33
RON 285C 18000 358699-01
RON 287C 18000 358701-05
RON 481 2048 331279-01
RON 785 18000 355880-05
RON 786 18000 355884-15
RON 786 18000 355884-17
RON 786C 18000 355884-03
RON 786C 18000 355884-07
RON 886C 36000 355886-10
ROQ 424 512 631703-22
ROQ 425 512 549885-01
ROQ 425 512 586634-07
ROQ 425 512 586634-12
ROQ 425 512 586635-08
ROQ 425 512 586635-13
ROQ 425 512 631702-74
ROQ 425 512 631703-01
ROQ 425 512 631703-07
ECN 413 2048 1065932-64
ECN 413 2048 1065932-65
ECN 413 2048 586645-03
ECN 413 2048 586645-04
ECN 413 2048 586645-42
ECN 413 512 586646-03
ECN 413 512 631710-04
ECN 425 2048 683644-04
EQN 1125 512 678096-20
EQN 1325 2048 586653-12
EQN 1325 2048 655251-52
EQN 1325 2048 655251-A1
EQN 1325 2048 823901-52
EQN 1325 2048 827039-06
EQN 1325 512 586654-05
EQN 1325 512 586654-16
EQN 424 512 631715-33
EQN 425 2048 1109258-01
ID:533110-01
ID:326799-02
ID:329983-14
MT12 ID:243602-06
ID:735117-61
ID:336973-69
ID:336973-74
/ID:326799-02，LS603C
MT12(ID:243602-06)
ID:336973-70
ID:385428-06
558432-15
ID:336973-74
ID:336973-69，LS603C,MI220MM
533110-01
ID：727221-51
MT 12W # 231011-03
ST3077（511 398-01
ST1277（511 395-03）
ID:326799-02
557679-38
557679-12
MT12W,12MM ID:231011-03
ID:355884-07
ID:385428-06
AELB382C ID:315420-04 K10
631702-82
MT 1281 # 331314-02
511395-03
ID:385428-06
AE LS 187C（5940878-02）
ERN 420 2048 385424-33
ERN 420 4096 385420-0X
ERN 420 4096 385428-32
ERN 420 500 385420-55
ERN 420 512 385428-2F
ERN 421 2500 538723-51
ERN 421 2500 538724-71
ERN 430 1000 385430-32
ERO 1470 1500 366403-03
ERO 1480 1000 360737-02
ERO 1480 512 360737-22
RCN 223F  编码器 533117-20
EQN1325.020-2048, ID: 538234-01
EQN1325, ID: 312214-53
EQN1325.001-2048, ID312214-16
EQN1325-2048, ID:538234-51
EQN1325-2048 ID:515385-01
EQN1325.048-2048, 655251-01
EQN425,ID:312214-16
ERN1331-1024, ID:538727-55
ERN1331-1024, ID:538727-53, 538727-52
ERN1331-2048, ID:538727-56
ERN1331.051-1024, ID:317393-05
ERN1331.051-1024, ID: 317393-55
ERN1331.061-1024, ID:538727-05
ECN 413 2048 1065932-65
ERN1331.052-1024
ERN1331.062-2048 , ID538727-56
ERN1331.051-1024 ID: 375272-02 ERN1381-2048
ERN1387-2048 ROD431-1024
ROD320-2500/5000/2000 EQN1325-2048
ECN 413 512 631710-04
ECN 425 2048 683644-04
EQN 1125 512 678096-20
EQN 1325 2048 586653-12
EQN 1325 2048 655251-52
EQN 1325 2048 655251-A1
EQN 1325 2048 823901-52
EQN 1325 2048 827039-06
EQN 1325 512 586654-05
ROQ 425 512 586635-08
ROQ 425 512 586635-13
ROQ 425 512 631702-74
ROQ 425 512 631703-01
ROQ 425 512 631703-07
ROQ 425 512 631703-17
ECN 1313 2048 768295-03
ECN 1313 2048 768295-19
ECN 1313 512 586640-11
ECN 223F 2048 536301-02
ECN 413 2048 1065932-11
ECN 413 2048 1065932-12
ECN 413 2048 1065932-64

浙江尤勒普工业控制设备有限公司代理经销德国德汉一系列产品备件，从应用范围广泛的标准控制产品到根据客户和OEM的要求而定做的产品，价格合理、供货及时。现产品有以下系列：德国海德汉编码器、德国heidenhain编码器、德国heidenhain光栅尺、德国heidenhain角度编码器、德国heidenhain旋转编码器、德国heidenhain数显装置和数控系统及液压机械备件，欢迎前来咨询！
