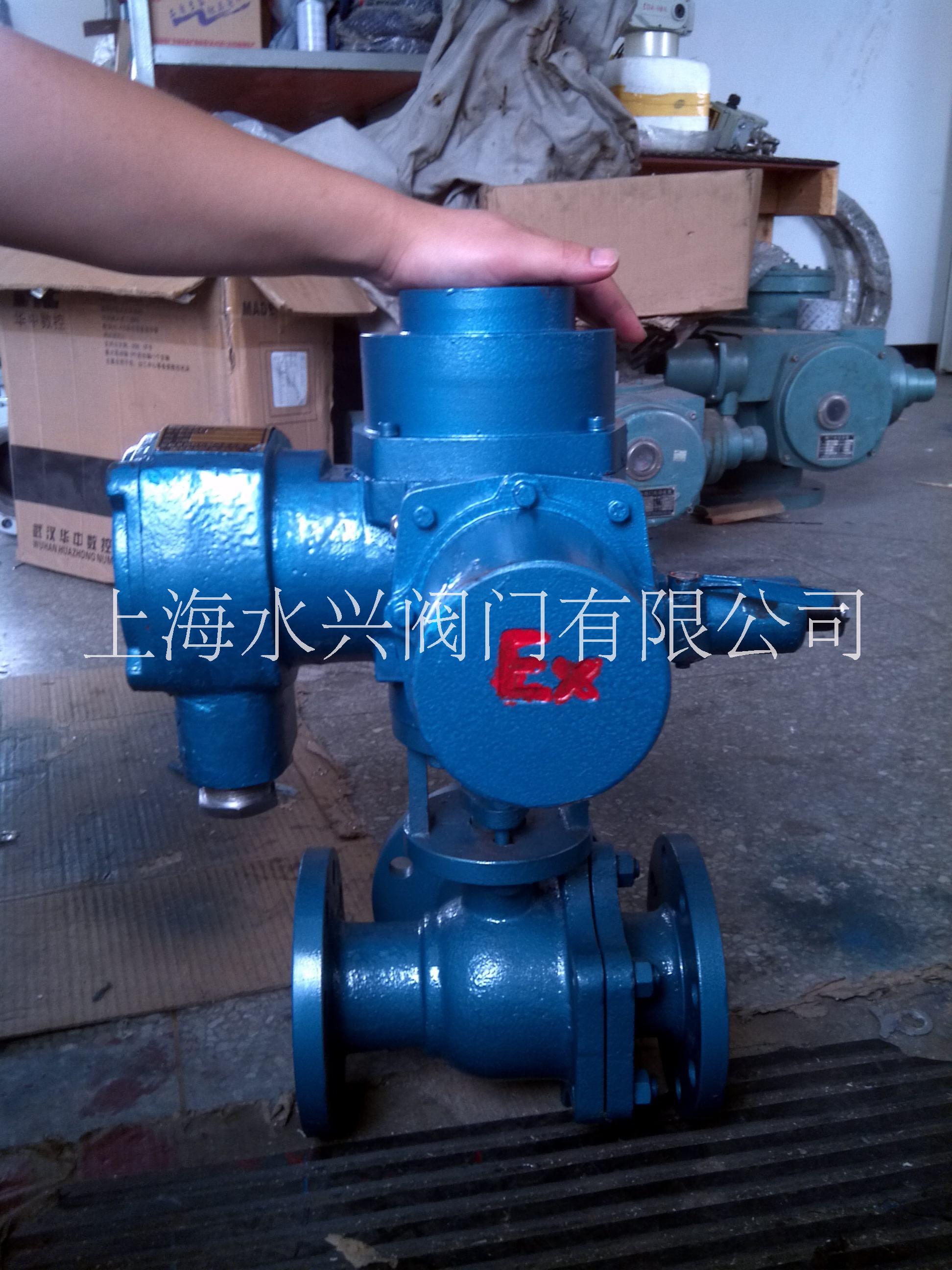

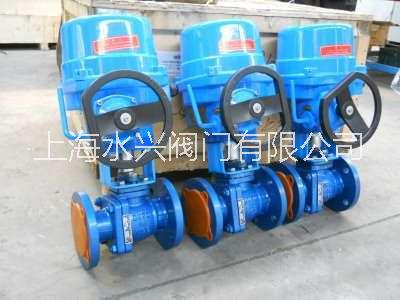

矿用防爆电动球阀

矿用防爆电动球阀QT-B防爆电动装置

矿用防爆电动执行器适用于易燃易爆的场合,安全系数高、操作功能强、性能稳定等。

防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于

环境为IIA、IIB级T1～T4组的爆炸性气体混合物。

矿用防爆电动执行器产品的性能符合JB/T8528-1997<普通型阀门电动装置技术条件>的规

定。防爆型的性能符合GB3836.1-2000<爆炸性环境用防爆电气设备通用要求>

及JB/T8529-1997<隔爆型阀门电动装置技术条件>的规定。并经国家防爆电气产品测试

中心检定，取得了防爆合格证。整体型电装是在Z普通型基础上派生而成，增加了不少

电器和电子元件，整体普通型电气部分主要由多功能模块MK1远程控制模块MK2按钮盒指示

灯、开度表、接触器等组成。多功能模块MK1又由相位识别器XS、接触器互锁保护器HB和

直流电源DC三部分组成。远程模块MK2由四个固态继电器和三个拨码开关组成。整体调节型

电气部分由调节模块TMK、接触器等组成。控制线为220V，50Hz（特殊订货60Hz）；远程

控制为24VDC。调节模块可接收和输出4～20ma标准信号。电气元件安装在一块可翻转的板

上，以便对力矩控制、行程控制器、开度机构进行调整。按钮盒上有三个按钮，中间为现

场/远控转换按钮，其左边现场关阀按钮，右边为现场开阀按钮，盖上按钮盒为远方控制，

打开盖子为现场操作。行程控制机构，采用十进制计数器原理，控制精度高。为全系列通

用部件，其结构，其工作原理为：由减速箱内的一对大小伞齿轮带动主动小齿轮（Z=8），

再带动计数器工作。如果计数器按阀门开、关的位置已调好，当计数器随输出轴转动到预

先调整好的位置（圈数）时，则凸轮将转动90°，迫使微动开关动作，切断电机电源，使

电机停转，从而实现对电动装置行程（转圈 数）的控制。

精小型矿用防爆电动内螺纹球阀

矿用防爆电动球阀3810R矿用隔爆型

矿用防爆电动执行器适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸阀等

。如增加二级减速后可用于蝶阀、风门和风道阀等。用于阀门的开启、关闭或调节，是实现

阀门远控、集控必不可少的驱动装置。

的规定而且执行GB3836.1-2000《型气体环境用电气设备第1 部分：通用要求》，

GB3836.2-2000《性气体环境用电气设备第2 部分：隔爆型“d”》及Q/320412BSK001－2007

《矿用阀门电动装置技术条件》的规定。
防爆型式为：矿用隔爆型，防爆标志为Ex dⅠ。

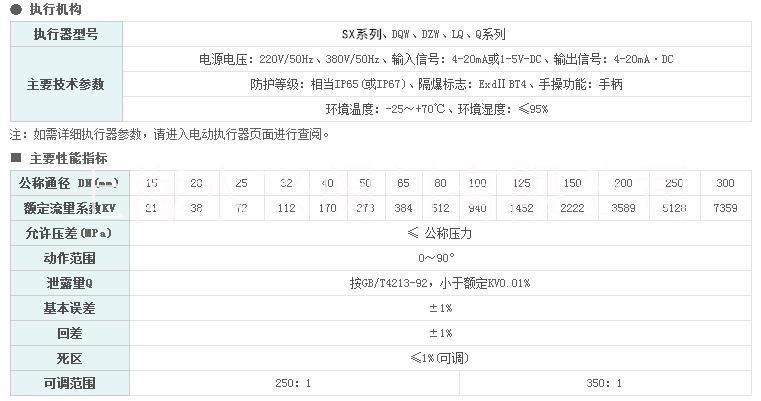

矿用防爆电动执行器工作环境和主要技术参数
电源：电机常规电压：380V、660V（特殊127V、220V、415V、440V、480V、1140V），三相

四线或三相三线；控制电压：交流AC：6V、12V、24V、36V、42V、127V
直流DC：6V、12V、24V、36V、48V、110V
远程控制：DC24V
工作环境：
海拔高度不超过2000 米；
环境温度：-20～＋40℃；
相对湿度：≤95%（+25℃时）；
有甲烷性气体的煤矿井中；
防护等级：IP55。
工作制：为短时10 分钟。（特殊订货30分钟）

矿用防爆电动执行器工作环境和主要技术参数：

电源：电机常规电压：380V、660V（特殊127V、220V、415V、440V、480V、1140V），

三相四线或三相三线；控制电压：交流AC：6V、12V、24V、36V、42V、127V

精小型矿用防爆电动球阀
