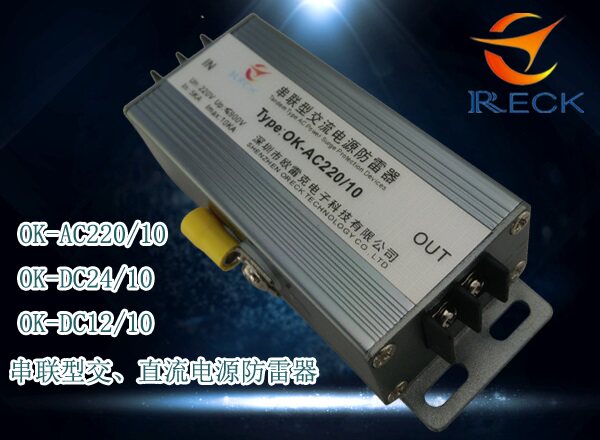

串联型交直流浪涌保护器

串联型交流电源防雷器（复合型浪涌保护器）

产品介绍：

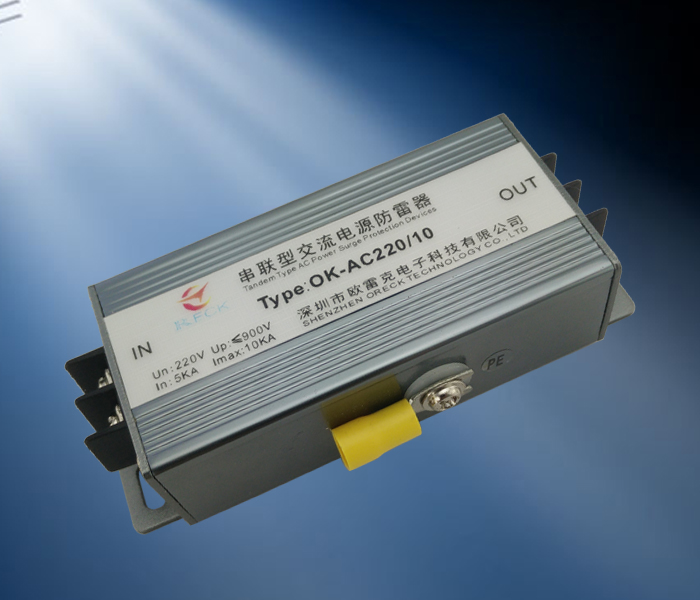

欧乐（oule）串联型交流电源防雷器（SPD/浪涌保护器），用于交流配电设备的防雷保护，如程控交换机、安防监控系统、背景广播系统、通讯、消防、工业控制系统等,防止雷击或浪涌等因素产生的感应过电压、过电流现象对系统或设备造成的损坏。本产品外型美观，安装接线方便，维护简单，能在较恶劣环境下长期稳定工作。

功能特点：

1、性能稳定、残压小、响应时间快、寿命长；

2、具有两级泄流、滤波、钳位使过电压、过电流能得到有效抑制；

3、放电电流大（10KA），响应时间快（≤25ns）；

4、集成化、体积小、接线简易、安装方便；

5、带LED防雷失效指示灯，正常(绿色)/失效(不亮)。

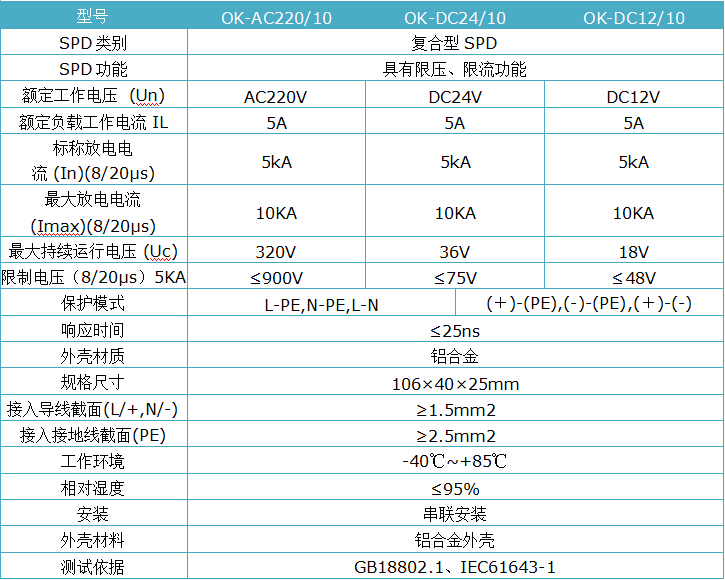

技术参数：

防雷器安装指导：

1、本产品串联安装在被保护设备相应位置，“OUT”端接被保护设备，不得接反，安装时最好与被保护设备距离不超过50CM。

2、电源连接：电源两端分别对应接“L/＋”“N/—”，如果是把端子拔下来接线，回装时一定要恢复原状，否则危险！

3、防雷器产品标有“PE”标志的接地端应接上地线，地线的螺杆上配有接线叉，用于接地汇集排与防雷器地线的连接，接好地线后，务必要旋紧螺钉。接地线选用4mm2以上的铜线，地线到接地汇流排的长度应小于1m且尽量粗短，接地电阻应小于10Ω。

4、防雷器接地用尽可能最短的线连接。该保护器接地采用端子接地方式，接地线必须与防雷地线相连。信号的屏蔽线可直接接到接地端子上。

5、该防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，如电源指示灯不亮，说明电涌保护器已经损坏，需维修或更换。
