商品详细描述
扭力计
适用于测量瓶盖紧固、弹簧力等的模拟式扭力计。
特点
- 双向型。
- 配有4个测量杆，可以根据物体形状改变位置，并在检测过程中夹紧测量物。
- 无需使用螺栓将检测仪固定在桌面上，提供了更佳的便携性。
- 带“-S”的型号配有记忆指针，可捕获并指示峰值扭矩。（※产品图片参照右图）
- 使用选购的校准设备，客户可自行校准扭矩检测仪。
- 不论是否存在色觉个体差异易于使用的设计（Tohnichi Unified Design）
规格
| 4TM·3TM规格 | 精度±2% | ||||||||||||
| 国际单位制型号 | 标准 | 4TM10MN | 4TM15MN | 4TM25MN | 4TM50MN | 4TM75MN | 3TM10CN | 3TM15CN | 3TM25CN | 3TM50CN | 3TM75CN | ||
| W/记忆指针 | 4TM10MN-S | 4TM15MN-S | 4TM25MN-S | 4TM50MN-S | 4TM75MN-S | 3TM10CN-S | 3TM15CN-S | 3TM25CN-S | 3TM50CN-S | 3TM75CN-S | |||
|
扭矩范围 ［mN·m/cN·m］ |
最小～最大 | mN·m1～10 | 1.5～15 | 2.5～25 | 5～50 | 8～75 | cN·m1～10 | 1.5～15 | 2.5～25 | 5～50 | 8～75 | ||
| 刻度 | mN·m0.2 | 0.5 | 1 | 2 | cN·m0.2 | 0.5 | 1 | 2 | |||||
| 美制型号 | W/记忆指针 | 4-TM100-A-S | 4-TM150-A-S | 4-TM250-A-S | 4-TM500-A-S | 4-TM750-A-S | 3-TM1-A-S | 3-TM1.5-A-S | 3-TM2.5-A-S | 3-TM5-A-S | 3-TM7.5-A-S | ||
|
扭矩范围 ［lbf·in］ |
最小～最大 | 0.01～0.086 | 0.02～0.13 | 0.025～0.215 | 0.05～0.43 | 0.08～0.65 | 0.1～0.86 | 0.15～1.3 | 0.25～2.15 | 0.5～4.3 | 0.8～6.5 | ||
| 刻度 | 0.002 | 0.005 | 0.01 | 0.02 | 0.05 | 0.1 | 0.2 | ||||||
|
扭矩范围 ［gf·cm/kgf·cm］ |
最小～最大 | gf·cm10～100 | 15～150 | 25～250 | 50～500 | 80～750 | kgf·cm0.1～1 | 0.15～1.5 | 0.25～2.5 | 0.5～5 | 0.8～7.5 | ||
| 刻度 | gf·cm2 | 5 | 10 | 20 | kgf·cm0.02 | 0.05 | 0.1 | 0.2 | |||||
|

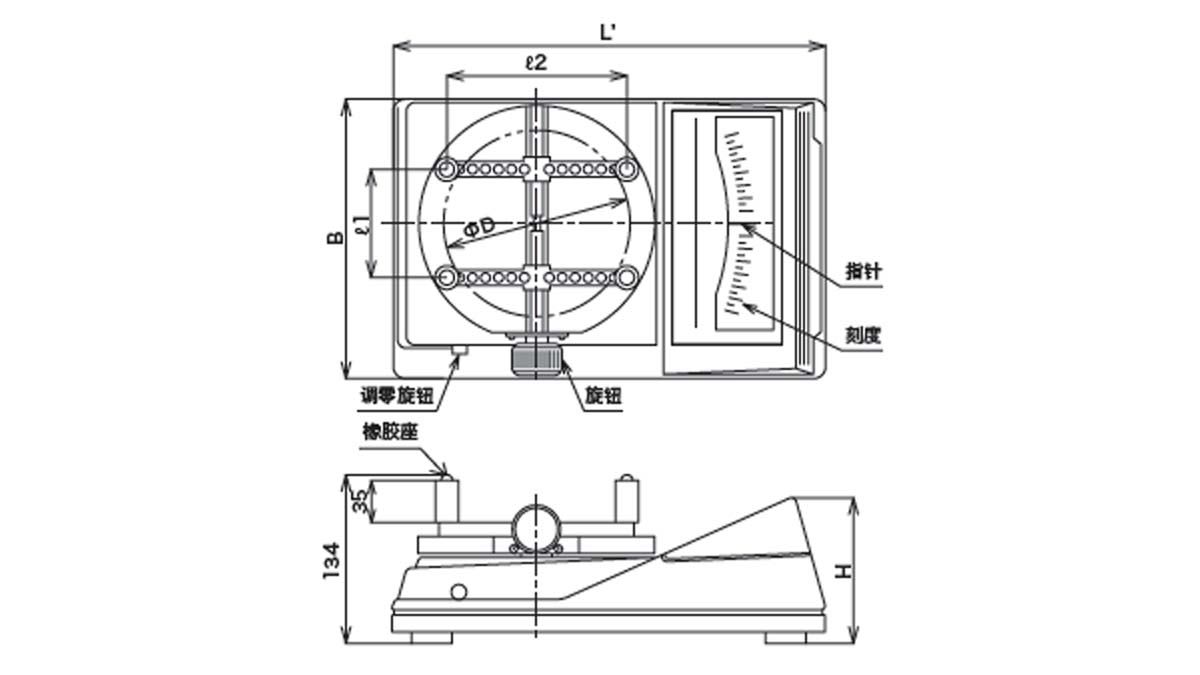

尺寸 ［mm］ |
全长 | L’ | 252 | ||||||||||
| 宽度 | B | 158 | |||||||||||
| 高度 | H | 101 | |||||||||||
| 夹爪 | ФD | 14～110 | |||||||||||
| 夹头部分 | ?1 | 14～90 | |||||||||||
| ?2 | 17～85 | ||||||||||||
| 重量［kg］ | 3 | ||||||||||||
| 2TM规格 | 精度±2% | ||||||||||||
| 国际单位制型号 | 标准 | 2TM100CN | 2TM150CN | 2TM200CN | 2TM300CN | 2TM400CN | 2TM500CN | 2TM600CN | 2TM750CN | ||||
| W/记忆指针 | 2TM100CN-S | 2TM150CN-S | 2TM200CN-S | 2TM300CN-S | 2TM400CN-S | 2TM500CN-S | 2TM600CN-S | 2TM750CN-S | |||||
|
扭矩范围 ［cN·m］ |
最小～最大 | 10～100 | 20～150 | 30～200 | 30～300 | 40～400 | 50～500 | 60～600 | 80～750 | ||||
| 刻度 | 2 | 5 | 10 | ||||||||||
| 美制型号 | W/记忆指针 | 2-TM10-A-S | 2-TM15-A-S | 2-TM20-A-S | 2-TM30-A-S | 2-TM40-A-S | 2-TM50-A-S | 2-TM60-A-S | 2-TM75-A-S | ||||
|
扭矩范围 ［lbf·in］ |
最小～最大 | 1～8.6 | 2～13 | 3～17 | 3～26 | 3.5～35 | 4～43 | 5～50 | 7～65 | ||||
| 刻度 | 0.2 | 0.5 | 1 | ||||||||||
|
扭矩范围 ［kgf·cm］ |
最小～最大 | 1～10 | 2～15 | 3～20 | 3～30 | 4～40 | 5～50 | 6～60 | 8～75 | ||||
| 刻度 | 0.2 | 0.5 | 1 | ||||||||||
|
尺寸 ［mm］ |
全长 | L’ | 331 | ||||||||||
| 宽度 | B | 223 | |||||||||||
| 高度 | H | 133.5 | |||||||||||
| 夹爪 | ФD | 18～190 | |||||||||||
| 夹头部分 | ?1 | 20～154 | |||||||||||
| ?2 | 20～140 | ||||||||||||
| 重量［kg］ | 10.5 | ||||||||||||
注意
-
S附带记忆指针。
