耐震压力表 充油表

厂商 ：宁波市精派仪表有限公司

浙江 宁波
  • 主营产品：
  • 充油压力表
  • 铁壳压力表
  • ABS塑壳压力表
联系电话 ：18867878445
商品详细描述
耐震压力表适用于环境剧烈振动场所，可耐受介质脉动，冲击及突然卸荷，仪表指示稳定清晰。广泛应用于机械，石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。

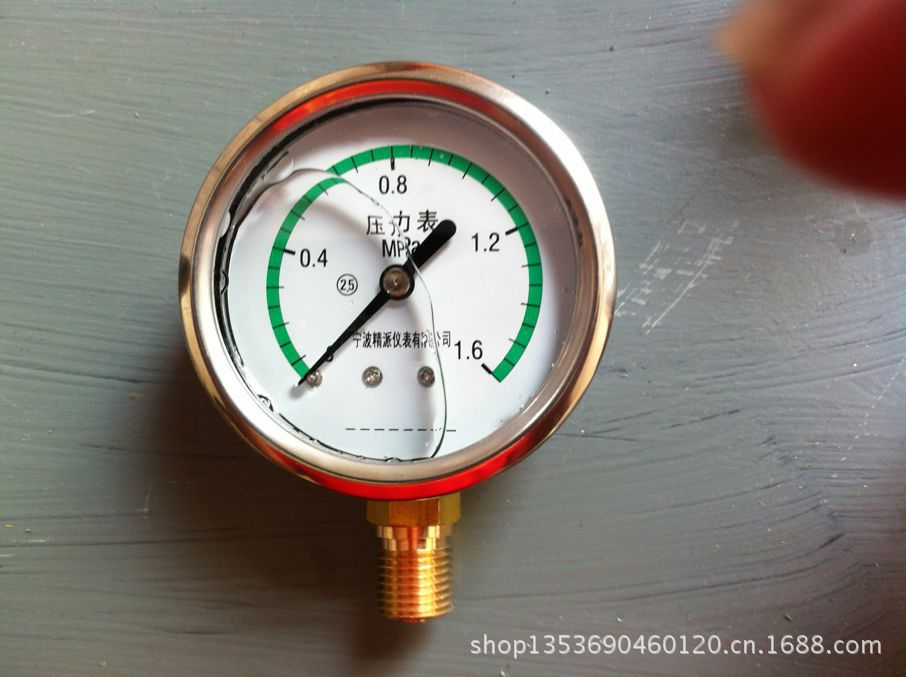

  耐震压力表

耐震压力表原理:
[1]由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。

  耐震压力表内部结构原理图

耐震压力表外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。
耐震压力表在外壳内填充阻尼液(一般为硅油或甘油)的仪表，能够抗工作环境振动和减少介质压力的脉动影响。

型号规格

型号
结构形式
精确度%
测量范围 MPa
YTN-50Z
轴向无边
±2.5
-0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;-0.1～0.5;-0.1～0.9-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.60～2.5;0～4.0;0～6.0;0～10;0～160～25;0～40;0～60;0～100
YTN-60
径向无边
±2.5
YTN-60T
径向带后边
±2.5
YTN-60Z
轴向无边
±2.5
YTN-60ZT
轴向带前边
±2.5
YTN-100
径向无边
±1.6
YTN-100T
径向带后边
±1.6
YTN-100Z
轴向无边
±1.6
YTN-100ZT
轴向带前边
±1.6
YTN-150
径向无边
±1.6
YTN-150T
径向带后边
±1.6
YTN-150Z
轴向无边
±1.6
YTN-150ZT
轴向带前边
±1.6
注：轴向可按要求带方形前边。
使用工作温度：-5℃~55℃；-25℃~55℃
相对温度≤85%
使用工作环境振动频率不大于25Hz，振幅不大于1mm
仪表执行标准：JB/T6804-2006
防护等级:IP65
重量：0.25kg (Y-50)

  耐震压力表外形尺寸示意图

0.4Kg(Y-60)
0.585Kg(Y-75)
0.89Kg(Y-100)
0.95kg (Y-150)

外形尺寸

型号
外形尺寸 mm
A
B
C
D
d
d0
G/Rc
YTN-50Z
29
24
24
0
50
/
14×1.5
YTN-60
31
32
32
14
60
/
YTN-60T
31
32
32
15
75
3.4
YTN-60Z
30
32
32
0
/
/
YTN-60ZT
30
32
32
0
75
3.4
YTN-100
44
45
45
18
100
/
20×1.5
YTN-100T
44
46
46
19
118
5.5
YTN-100Z
43
45
45
34
/
/
YTN-100ZT
43
45
45
44
118
5.5
YTN-150
50
47
47
19
149
/
20×1.5
YTN-150T
50
48
48
20
165
5.5
YTN-150Z
51
47
47
55
/
/
YTN-150ZT
51
47
47
55
165
5.5
注：连接螺纹可按要求订货．
