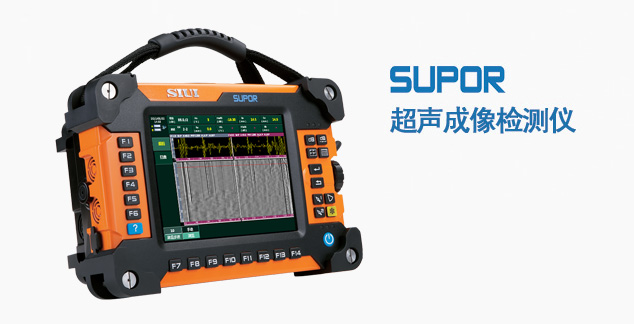

超声成像检测SUPOR-16P
功能多姿多彩 整机模块结构
相控阵 通用超声 随君所愿
自有 技术支持完善
扫查架 探头 硬件软件 无一例外
主要应用 管材、锻件、棒材、铸件、焊缝、复合材料、钢轨、合金钢等的超声相控阵检测。
SUPOR-16P模块功能特点
● 具有16通道相控阵，可实现焊缝探伤和测厚功能
● 分组扫查功能，支持双相控阵探头
● TKY管节点焊缝、角焊缝、平板对接焊缝等多种工件实时模拟
● 全屏动态聚焦、任意面聚焦、等深度聚焦、投影面聚焦等多种聚焦模式
● 线扫/扇扫、B型/C型/D型等多种视图同屏显示
● 双轴编码器连接，可同时接收两维信息
SUPOR-16P技术参数
|
一般技术规格 |
|
|
显示屏 |
8.4’’TFT高亮液晶屏，分辨率800×600 |
|
面板 |
字符图形硅胶面板 |
|
操作方式 |
按键、旋钮、触摸屏 |
|
语言 |
中/英/俄 |
|
单位 |
mm/inch |
|
电池类型 |
智能锂离子电池 |
|
电池容量 |
7.5Ah |
|
电池电压 |
11.1V |
|
电池数量 |
2只 |
|
电池工作时间 |
≥4小时 |
|
适配器输入 |
交流100～240V 50Hz/60Hz |
|
适配器输出 |
直流15V |
|
适配器功率 |
150W |
|
仪器功率 |
70VA |
|
数据存储器 |
2G内部存储器 |
|
输入/输出 |
|
|
USB接口 |
2个 |
|
网络接口 |
1个 |
|
视频输出 |
1个（VGA） |
|
编码器接口 |
1个（14芯） |
|
报警器接口 |
1个（25芯） |
|
无线网络(WIFI） |
1个（天线接口） |
|
环境评级 |
|
|
工作环境 |
0℃～40℃ |
|
存储环境 |
-20℃～60℃ |
|
IP等级 |
IP22 |
|
系统 |
|
|
成像模式 |
相控阵 |
|
通道数 |
16个 |
|
探头接口类型 |
Tyco |
|
探头接口数量 |
1个 |
|
支持阵元数 |
64个 |
|
脉冲发生器 |
|
|
脉冲类型 |
双极性方波 |
|
脉冲电压 |
2～110V，步进最小2V |
|
发射频率 |
2～10MHz，步进1MHz |
|
脉冲能量 |
4档 |
|
重复频率 |
100～8000Hz，步进100Hz |
|
脉冲发生器延迟 |
0～20μs，分辨率5ns |
|
脉冲发生器聚焦 |
单点聚焦 |
|
接收器 |
|
|
带宽 |
0.5～15MHz |
|
A/D采样频率 |
100MHz |
|
增益 |
0～80dB，步进：0.1/0.5/2/6/12 |
|
接收器延迟 |
0～20μs，分辨率2.5ns |
|
接收器聚焦 |
每扫描线1008焦点 |
|
检波方式 |
全检波 |
|
滤波器 |
9档 |
|
扫描 |
|
|
扫描类型 |
A/S/L/C/D |
|
向导 |
扫描向导、工件向导、声速/延迟/灵敏度/TCG校准向导 |
|
触发方式 |
时基/编码器 |
|
单次扫查长度 |
5m |
|
扫描线数量 |
512线 |
|
扫描角度范围 |
-89°～+89°，步进1° |
|
角度间距 |
0.1°～5°，步进0.1° |
|
焦点位置 |
6～500mm，步进1mm |
|
探测范围 |
0～1000mm，步进最小0.1mm |
|
材料声速 |
500～15000m/s，步进最小1m/s |
|
显示延迟 |
0～1000mm，步进最下0.1mm |
|
校准/测量 |
|
|
自动校准 |
声速、延迟、灵敏度、TCG、水平零点 |
|
测量点 |
峰值/前沿/J前沿 |
|
测量 |
三闸门：可测量回波幅度、声程、 水平距离、垂直距离、闸门间距离 双测量光标：可测量图像上的水平、垂直位置及光标间距离 |
|
闸门 |
闸门起位：全范围 |
|
闸门宽度：全范围 |
|
|
闸门电平：10～90%，步进1% |
|
|
曲线功能 |
TCG，每条扫描线最多6条 |
|
辅助功能 |
自动增益 |
|
报警 |
声音报警：进波/失波 |
|
显示测量值 |
8个位置，均可自定义显示 |
|
数据分析 |
成像模式切换、图像闸门动态重构 |
