商品详细描述

针对各种应用场合，研发的通用数据采集模块，广泛应用于楼宇、暖通、消防、供水、石化、环保等各个行业，为大多数系统集成商和自动化公司、研究所采用，是一种具有极高性格比、稳定可靠的数采模块

特殊应用需要合作的客户，请联系我们！

◎ 支持西门子等PLC；

◎ 支持组态王、力控、MCGS等组态软件；

◎ 支持RS232、RS485接口，Modbus协议触摸屏、文本屏；

◎ 支持所有标准的ModbusRTU设备联机通讯；

◎ 研发人员直接面向客户技术支持，协助客户完成项目；

系统参数

RS232/RS485参数

通道数	2，（1路RS485，1路RS232）
波特率	1200～115200，默认9600
奇偶校验	奇检验、偶校验、无校验（出厂默认：无校验）
起始位	1位
数据位	8位
停止位	1、2位（出厂默认：1位）
通讯协议	MODBUS RTU(出厂默认)、MODBUS ASCII协议通过配置软件选择
默认通讯方式	9600.N.8.1，站号为：1

AI模拟量输入

Modbus地址	30001～3000N : <对应通道个数>
购买时选择输入类型	电流型：4～20/0～20mA	电流电压兼容型电流：4～20/0～20mA 电压：0～5/1～5/0～10V 出厂默认：0～10V
电流电压兼容型模块，输入类型选择方法	配置步骤： 1. 通过《AI配置软件》设置输入类型 2. 模块内部有跳线帽选择电压、电流两大类型跳线帽到芯片一侧2针：电压型跳线帽到端子一侧2针：电流型
采样精度	0.1%精度，16位
转换速度	5微秒
刷新频率	0.01秒更新一次模块内所有I/O点数据
隔离电压	2500V
隔离方案	金升阳DCDC电源隔离 + ADUM1401高速磁耦信号隔离
对应Modbus 寄存器数据	4～20mA ：10000～50000 <无符号16位整型数> 0～20mA ：00000～50000 1～5V ：10000～50000 0～5V ：00000～50000 0～10V ：00000～50000
计算公式	采集数 * (20 / 50000) = 4～20mA 采集数 * (20 / 50000) = 0～20mA 采集数 * (5 / 50000) = 1～5V 采集数 * (5 / 50000) = 0～5V 采集数 * (10 / 50000) = 0～10V

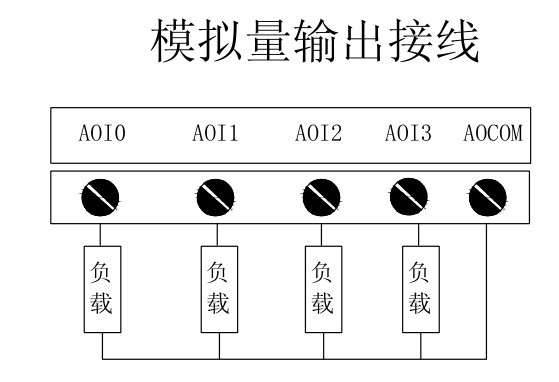

AO模拟量输出

Modbus地址	40001～4000N: <对应通道个数>
输出类型	电流：4～20mA/0～20mA	电压：0～5V/1～5V/0～10V
输出配置	出厂默认：4～20mA/0～20mA自适应输出；配置步骤： 1. 模块内部有跳线帽选择电压、电流两大类型； 2. 跳线帽合上为：1～5V/0～5V/0～10V自适应输出 3. 跳线帽断开为：4～20mA/0～20mA自适应输出
输出精度	0.2%精度，12位
负载电阻	电流输出：负载R≤750Ω 电压输出：负载R≥2KΩ，负载电压=设定值*R/ （R+500）
数据范围	4～20mA ：10000～50000 <无符号16位整型数> 0～20mA ：00000～50000 1～5V ：10000～25000 0～5V ：00000～25000 0～10V ：00000～50000
计算公式	4～20mA ：输出值 * (50000 / 20) 0～20mA ：输出值 * (50000 / 20) 1～5V ：输出值 * (50000 / 10) 0～5V ：输出值 * (50000 / 10) 0～10V ：输出值 * (50000 / 10)
隔离电压	2500V
隔离方案	高速光耦信号隔离
