厂商 ：枣庄市滕东机床有限公司
山东 枣庄- 主营产品：
- 钻铣床
- 车床
- 牛头刨床
本公司设计制造的摇臂钻床外观造型美观大方,总体布局匀称协调.导轨面经热处理硬度高，钢性强，齿轮为磨齿经高频淬火调质噪音低经久耐用。部件严格筛选，无砂眼，无形变，精密加工，保证机器稳定性及精度.电控部分采用纯铜电机及国家3c认证产品，安全稳定寿命长，广泛用于大中小型企业，乡镇和个体工业的机械加工，及各类机器制造业中加工中小型零件。
1）外观造型美观大方，总体布局匀称协调。
2） 导轨经超高频淬火。
3） 采用机械变速，机械锁紧，操作简便；
4） 摇臂自动升降，主轴自动进刀，生产效率高；
5） 结构可靠，制造精良，保证了机床精度持久性。
摇臂钻重点安全须知：
1。如用户未特殊订购切屑防护挡板安装在机床上，建议用户自行加装防护挡板。
2。机床在吊运及在地基上固定之前，切勿松开立柱的夹紧，否则会造成机床倾倒。
3。机床安装后，请将导轨、外立柱等表面的防锈油擦洗干净，并涂30号机油，否则易研伤导轨等表面。
4。接通电源时，请检查电源相序是否正确，否则机床不能正常动作。
5。请按机床上润滑标牌的规定，对机床各部位注油润滑，否则会研伤导轨或机件。
6。机床使用过程中摇臂沿着一个方向连续转动不得超过360度，否则会将内立柱的电气线路拧断造成短路，危及人身安全。
7。主轴自动进给时，主轴微动进给手轮会转动，请操作者注意应远离手轮，否则有碰伤的危险。
8。钻削前切记将摇臂、立柱及主轴箱夹紧，否则易造成意外事故。
9。钻削过程中绝对不可用手清除铁屑和触摸钻头，观察钻削情况时头部与钻头务必保持一定距离，否则会危及人身安全。
10。使用该机床的操作者一律不准戴手套，女同志一律戴安全帽（将长发包住），否则易发生人身事故。
请你耐心浏览选取适合你的一款摇臂钻床
Z3032摇臂钻床技术参数：
|
型号 |
单位 |
Z3032×10 |
|
最大钻孔直径 |
mm |
铸件32 |
|
主轴中心至立柱母线距离 |
mm |
880-260 |
|
主轴端面至底座工作面 |
mm |
980-220 |
|
主轴行程 |
Mm |
120 |
|
主轴转速 |
级Stage |
6 |
|
主机外形尺寸 |
Mm |
1135×600×1780 |
|
电机功率 |
kw |
2.2 |
|
净重 |
kg |
900 |
Z3032摇臂钻床产品图片：
Z3040摇臂钻床技术参数：
|
项目 |
单位 |
Z3040*10/13 |
|
|
最大钻孔直径 |
mm |
40 |
|
|
主轴中心至立柱母线距离 |
mm |
360-1000/360-1300 |
|
|
主轴端面至底坐台面距离 |
mm |
140-1150 |
|
|
主轴行程 |
mm |
220/260 |
|
|
主轴锥孔 |
号 |
莫氏4# |
|
|
主轴转速 |
级 |
6 |
|
|
主轴进给量 |
级 |
3 |
|
|
功率 |
主电机 |
Kw |
2.2 |
|
升降电机 |
1.5 |
||
|
|
|
||
|
包装外型尺寸（长*宽*高） |
mm |
1500*705*2300/1800*810*2300 |
|
|
重量 |
Kg |
1600/1750 |
|
|
随机附件 |
退刀楔，变径套，钻夹头，工作台使用说明书 |
||
Z3040摇臂钻床产品图片：
Z3040液压摇臂钻床产品参数：
| 立柱中心至主轴中心跨距（mm） | 1000(1300) |
| 最大钻孔直径（mm） | （45#碳钢）40（铸铁）45 |
| 主轴中心至立柱母线距离（mm） | （最大）1000/1300 (最小)400 |
| 主轴端面至底座工作台距离(mm) | 最大1000 最小400 |
| 主轴锥度（莫氏） | MT4# |
| 主轴行程（mm） | 240 |
| 主轴钻数级数 | 12级 |
| 主轴钻数范围 | 45—1800 |
| 主轴进给量级 | 3 |
| 主轴进给范围 | 0.10---0.25 |
| 外柱直径（mm） | 240 |
| 机床外形尺寸（长x宽x高） | 1800*820*2300 |
| 主电机功率 | 2.2/380 |
| 机床重量（kg） | 1400（1600） |
Z3040液压摇臂钻床产品图片：
Z3042新型摇臂钻床产品参数：
|
型号 |
单位 |
Z3042×13 |
|
最大钻孔直径 |
mm |
铸铁42 钢材40 |
|
主轴中心至立柱母线距离 |
mm |
360-1300 |
|
主轴端面至工作台距离 |
mm |
260-1050 |
|
主轴行程 |
Mm |
310 |
|
主轴转速 |
级Stage |
12 |
|
主机外形尺寸 |
Mm |
1800x705x2200 |
|
电机功率 |
kw |
2.2 |
|
净重 |
kg |
1700
|
Z3042新型摇臂钻床产品图片：

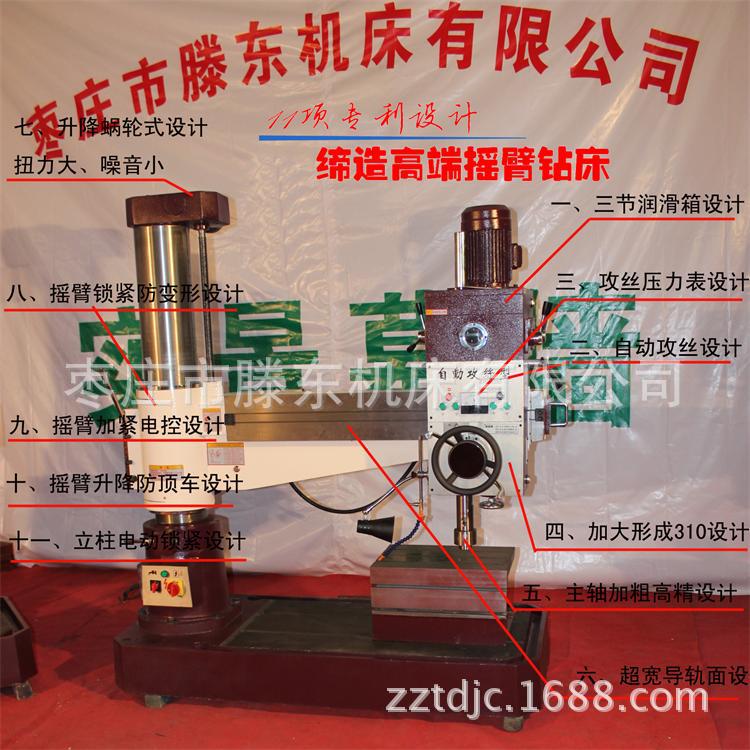

11项专利设计优越性：
一、主轴箱采用三节润滑设计，采用液压摇臂钻床设计理念，保证齿轮二次润滑，延长设备使用；降低机床噪音。
二、自动攻丝设计，自动攻丝，设定限位自动正反转转换
三、独特的攻丝压力数字显示，让用户操作更为方便
四、加长主轴，加大行程，最大行程310mm
五、主轴采用加粗，高精主轴，更适用于精密加工。
六、超宽，超大导轨面设计，外观更美观，稳定性更高。
七、升降电机采用涡轮式设计，扭力更大，噪音更小。
八、摇臂夹紧分向开口，保证了摇臂夹紧时夹持更紧，且摇臂不变型，延长了使用寿命。
九、摇臂锁紧电控系统，只有在摇臂松开时升降才能工作。杜绝了因操作不当造成的机床损坏，设计更人性。
十、摇臂上下升降防顶车设计，杜绝了因操作不当造成的机床损坏，设计更人性。
十一、立柱电动锁紧设计，操作更方便，效率更高
Z3050机械摇臂钻床产品参数：
|
主要技术参数 |
Z3050×16 |
|
钻孔最大直径 (mm) |
50 |
|
主轴端面至工作台距离 (mm) |
260-1150 |
|
主轴中心至立柱母线距离 (mm) |
360-1600 |
|
主轴行程 (mm) |
220 |
|
主轴锥孔（莫氏） |
5 |
|
主轴转速范围 (r.p.m) |
75-1150 |
|
主轴转速级数 |
6 |
|
主轴进给量范围 (mm/r) |
0.10-0.56 |
|
主轴进给量级数 |
6 |
|
摇臂回转角度 ( °) |
360 |
|
主电机功率 (kw) |
4 |
|
升降电机功率 (kw) |
1.5 |
|
机床重量 (kg) |
2300 |
|
外形尺寸 (mm) |
2000×810×2450
|
Z3050机械摇臂钻床产品图片：
Z3050半液压摇臂钻床产品参数：
|
参数项目 |
Z3050×15 |
|
钻孔最大直径mm |
铸件50/钢件45 |
|
主轴端面至工作台距离mm |
260-1150 |
|
主轴中心至立柱母线距离mm |
300-1500 |
|
主轴行程mm |
350 |
|
主轴锥孔（莫氏） |
5 |
|
主轴转速范围r.p.m |
34 65 67 90 130 180 240 340 470 650 930 1280 |
|
主轴转速级数 |
12 |
|
主轴进给量范围r.p.m |
0.10-1.00 |
|
主轴进给量级数 |
6 |
|
摇臂回转角度 |
360 |
|
主电机功率kw |
4 |
|
升降电机功率kw |
1.5 |
|
机床重量kg |
2500 |
|
外形尺寸mm |
2080×900×2400
|
Z3050半液压摇臂钻床产品图片：
Z3050液压摇臂钻床产品参数：
|
项目 |
单位 |
Z3050*16 |
|
|
最大钻孔直径 |
mm |
50 |
|
|
主轴中心至立柱母线距离 |
mm |
350-1600 |
|
|
主轴端面至底坐台面距离 |
mm |
320-1220 |
|
|
主轴行程 |
mm |
300 |
|
|
主轴锥孔 |
号 |
莫氏5# |
|
|
主轴转速 |
级 |
16 |
|
|
主轴进给量 |
级 |
16 |
|
|
功率 |
主电机 |
Kw |
4 |
|
升降电机 |
1.5 |
||
|
|
|
||
|
包装外型尺寸（长*宽*高） |
mm |
2500*1060*2800 |
|
|
净重/毛重 |
Kg |
3500 |
|
|
随机附件 |
退刀楔，变径套，钻夹头，工作台、使用说明书 |
||
Z3050液压摇臂钻床产品图片：
各种规格型号可供客户选择自己需要的摇臂钻床
具体要求也可咨询0632-5552206/15588222117
