厂商 ：中山益联五金塑料制品有限公司
广东 中山- 主营产品：
- 绝缘套管
- 热缩管

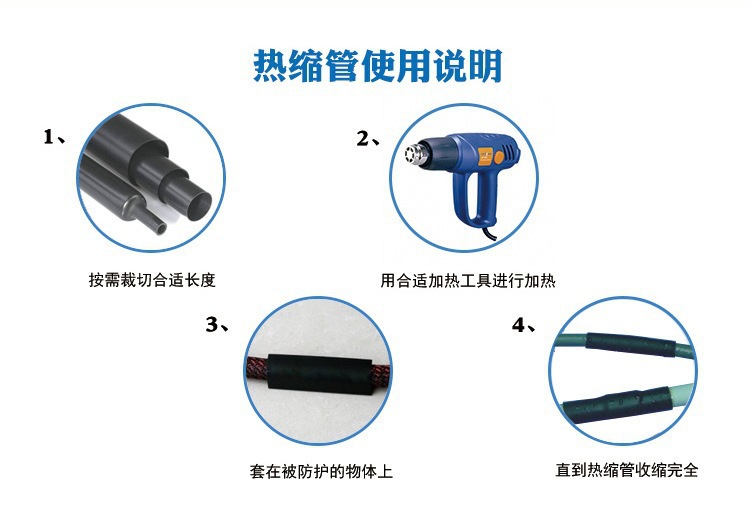

由聚烯烃和热熔胶共挤制造而成，用于需要密封防水防潮的电线电缆、配线和连接器的绝缘保护，可以很好地应用于船舶海上工作及船用电缆接头。
特性
? 优异的热熔胶和高的收缩比提供了优异的密封
? 用于电子连接部分应用的密封和绝缘保护
? 高收缩比3:1、4:1可用作非规则形状物件的绝缘和密封保护
? 阻燃
? 符合ROHS、REACH等环保规范
颜色
? 标准颜色：黑色
? 其他颜色可订制
操作温度范围
? 连续使用温度范围：-55℃～110℃
? 最低起始收缩温度：80℃
? 最低完全收缩温度：120℃
符合标准
? SAE AMS-DTL-23053/15
? ABS, DNV 船级社标准
性能指标
|
性能 |
指标要求 |
测试方法 |
典型值 |
|
纵向收缩率 |
≤10％ |
ASTM D 2671 |
≤5％ |
|
抗张强度 |
10.4MPa min |
ASTM D 638 |
≥14MPa |
|
断裂伸长率 |
200％ min |
ASTM D 638 |
≥400％ |
|
老化后抗张强度 （热老化158℃，168小时） |
≥7.3MPa |
ASTM D 638 |
≥13MPa |
|
老化后断裂伸长率(158℃,168hrs) |
100％ min |
ASTM D 638 |
≥300％ |
|
热冲击（200℃，4小时）时）
|
无裂纹 |
ASTM D 2671 |
无裂纹 |
|
低温柔软性 （-55℃，4小时） |
无裂纹 |
ASTM D 2671 |
无裂纹 |
|
绝缘耐压和击穿 |
2500V,60sec,不击穿 |
ASTM D 2671 |
不击穿 |
|
体积电阻率 |
1014??cm min |
ASTM D 638 |
≥1014??cm |
|
阻燃性 |
30秒内自熄 |
UL224 |
通过 |
规格尺寸
|
规格 |
收缩前（mm） |
收缩后（mm） |
标准包装 （m/条） |
||
|
内径（min） |
内径（max） |
壁厚 |
胶厚 |
||
|
22/6 |
22.0 |
6.0 |
2.54+0.55 |
1.02 |
1.22 |
|
32/8 |
32.0 |
8.0 |
2.54+0.55 |
1.02 |
1.22 |
|
40/10 |
40.0 |
10.0 |
2.54+0.55 |
1.02 |
1.22 |
|
52/13 |
52.0 |
13.0 |
2.54+0.55 |
1.02 |
1.22 |
|
64/16 |
64.0 |
16.0 |
2.80+0.55 |
1.10 |
1.22 |
|
75/19 |
75.0 |
19.0 |
3.00+0.55 |
1.10 |
1.22 |
|
101/25 |
101.0 |
25.0 |
3.00+0.55 |
1.10 |
1.22 |
|
40/12 |
40.0 |
12.0 |
2.54+0.55 |
1.02 |
1.22 |
|
55/16 |
55.0 |
16.0 |
2.70+0.55 |
1.02 |
1.22 |
|
65/19 |
65.0 |
19.0 |
2.80+0.55 |
1.10 |
1.22 |
|
75/22 |
75.0 |
22.0 |
3.00+0.55 |
1.10 |
1.22 |
|
95/25 |
75.0 |
25.0 |
3.00+0.55 |
1.10 |
1.22 |
|
115/34 |
115.0 |
34.0 |
3.00+0.55 |
1.10 |
1.22 |
|
140/42 |
140.0 |
42.0 |
3.00+0.55 |
1.10 |
1.22 |
|
160/50 |
160.0 |
50.0 |
3.00+0.55 |
1.10 |
1.22 |
壁厚包含胶厚
其他规格尺寸可定制
