详细说明1.概述

改进型MNS低压成套开关设备是在标准型的基础上改进研制的产品。适用于交流50（60）HZ额定工作电压660v及以下的系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。符合国家标准GB7251.1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式成套开关设备》及国际标准IEC439。



2.结构说明

 装置基本柜架为C型材组合式结构，柜架的全部结构件都经过镀锌处理或覆铝锌板制作。通过自攻锁J紧螺钉8.8级六角螺钉紧固互相接成基本柜架，再按方案变化需要，加上相应的门、封板、隔板、安装支架、以及母线、功能单元等零部件，组装成一台完整的装置，装置内零部件尺寸、隔板尺寸，实行模数化（模数单位E-25MM)。垂直通道及一二次接插件均改成GCK柜的形式，水平母线也可放置柜顶，顶盖可开启，采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时，实现安全可靠，安装、检测、维修便捷并降低生产成本。柜体防护等级IP3X-4X。

3.抽屉类型

抽屉类型：分四种标准尺寸，都是以8E(200MM)高度为基准，它们分别为8E/4，8E/2，8E,16E和24E。

8E/4：在8E(200MM)高度空间组装4个抽屉单元：

8E/2：在8E（200MM)高度空间组装2个抽屉单元：

8E:  在8E(200mm)高度空间组装1个抽屉单元；

16E: 在16E（400mm)高度空间组装1个抽屉单元：

24E: 在24E（600mm)高度空间组装1个抽屉单元。

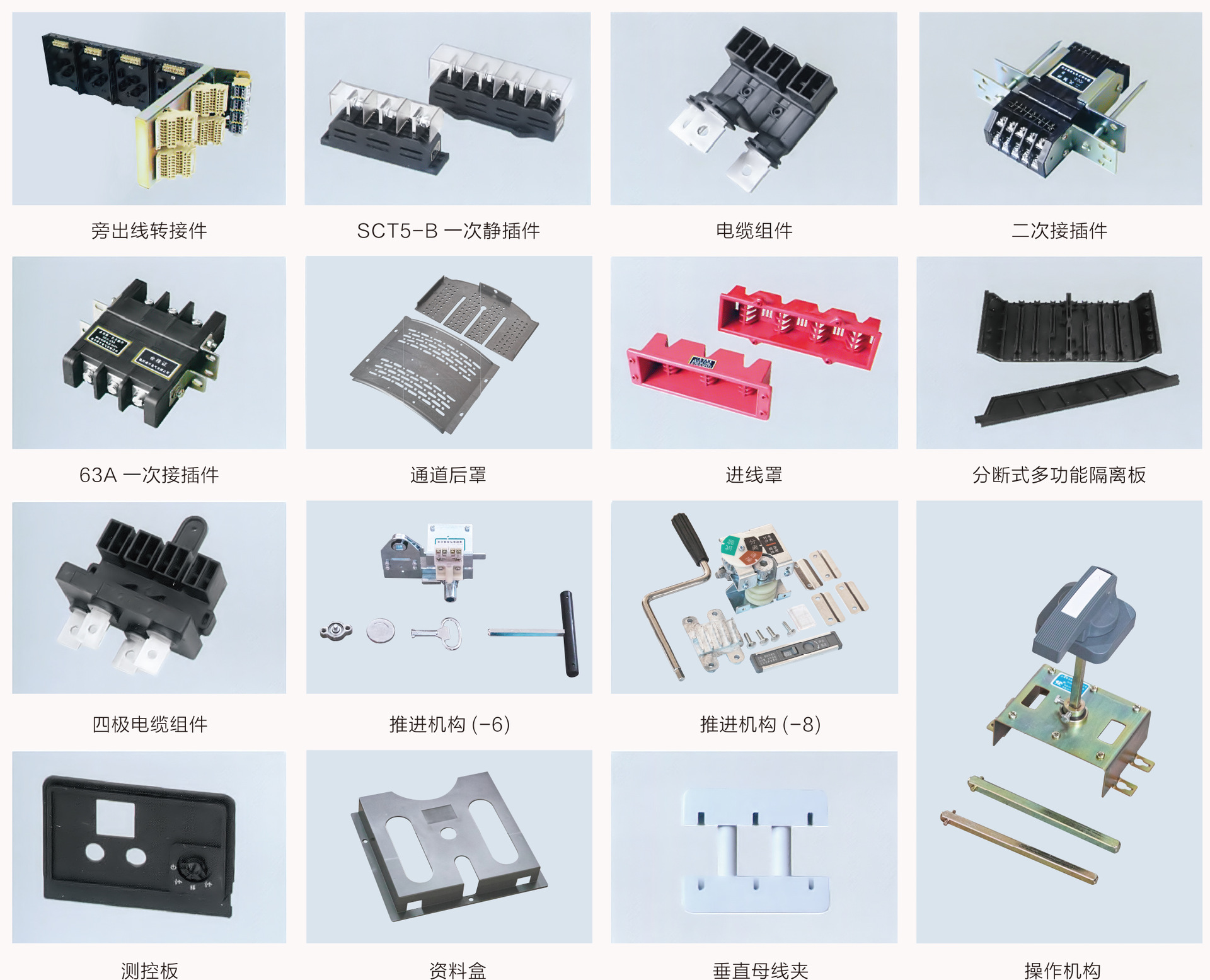

单元回路额定电流600A及以下其中1/2单元抽屉最大电流可达100A。抽屉安装单元有效高度1800MM。相同功能单元的抽屉具有良好的互换性。抽屉进出线根据电流大小采用不同规格的后出式接插件。1/2单元抽屉与电缆室的转接电流分档采用DFZJD型转接单元。抽屉单元设有机械联锁装置。抽屉单元有足够数量的二次接插件。

4.柜体外形尺寸（mm）（不含门）
